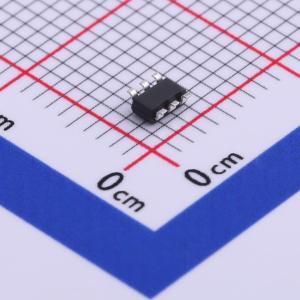

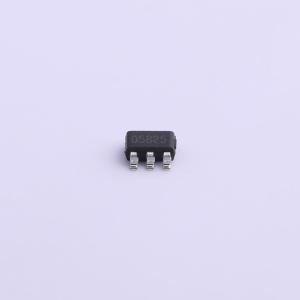

SD3038B
高效率恒流限流白光LED驱动
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SD3038B是一种输入电压范围宽（(0.8~5.5V)），可调恒定电流和限定电流两种模式来驱动白光LED而设计的升压型DC/DC变换器。采用变频模式，逐周期限流，使输入输出电流随电源电压降低均匀变化。该器件能利用单节或双节干电池驱动单颗大功率白光LED，同样可以利用一节锂电池驱动两颗、三颗或多颗WLED。
- 品牌名称
- SHOUDING(首鼎半导体)
- 商品型号
- SD3038B
- 商品编号
- C521339
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.052克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 800mV~5.5V | |
| 开关频率 | 700kHz | |
| 通道数 | 1 | |
| 调光 | PWM |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过温保护(OTP)；过压保护(OVP) | |
| 拓扑结构 | 升压 | |
| 工作温度 | -35℃~+160℃ | |
| 开关管(内置/外置) | 外置 | |
| 恒流精度 | 5% |
商品概述
SD3038B是一种输入电压范围宽（(0.8~5.5V)），可调恒定电流和限定电流两种模式来驱动白光LED而设计的升压型DC/DC变换器。采用变频模式，逐周期限流，使输入输出电流随电源电压降低均匀变化。该器件能利用单节或双节干电池驱动单颗大功率白光LED，同样可以利用一节锂电池驱动两颗、三颗或多颗WLED。驱动WLED串联连接的方法可以提供相等的WLED电流，从而获得均匀的亮度。 46mV的低反馈电压最大限度地降低了电流调节电阻器的功耗，从而提高了效率。50mV的限流反馈电压，可根据不同需求来设置限流值。 SD3038B与SD3038区别于在限流模式时，随着输入电压的降低，SD3038输入输出电流在某个点会突变，SD3038B采用了变频模式避免了这个现象。
商品特性
- MOS管外置，输出电压可调，可驱动高压、大功率负载，如10V1A
- 0.8V极低的工作电压（VDD接Vout）
- 恒流精度：±5%
- 驱动0.3W - 7W的单颗白光LED
- 限流精度±6%；超低限流电压50mV
- 可驱动多颗WLED灯
- 芯片VDD过压停机
- 效率高达90%
- 温度保护功能（130℃保护点）
应用领域
- 恒流源，如LED手电筒、背光模组等
- 恒压源，如蓝牙音箱、移动电源等
- 需要精确限定输入电流的场合，如限流方案的LED手电筒
