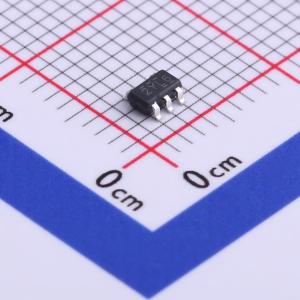

温馨提醒：图片仅供参考，商品以实物为准
SD2054
单片具有热调节功能的微型线性电池管理芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SD2054是完善的单片锂离子电池恒流/恒压线形电源管理芯片。薄的尺寸和小的外包装便于便携应用，专门设计适用于USB的供电规格。得益于内部的MOSFET结构，应用上不需要外部电阻和阻塞二极管。
- 品牌名称
- SHOUDING(首鼎半导体)
- 商品型号
- SD2054
- 商品编号
- C521334
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.052克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4.25V~6.5V | |
| 最大充电电流 | 500mA | |
| 充电饱和电压 | 4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | 锂电池 | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 2uA |
商品概述
SD2054是完善的单片锂离子电池恒流/恒压线形电源管理芯片。薄的尺寸和小的外包装便于便携应用，专门设计适用于USB的供电规格。得益于内部的MOSFET结构，应用上不需要外部电阻和阻塞二极管。在高能量运行和高外围温度时，热反馈可控制充电电流以降低芯片温度。充电电压被限定在4.2V，充电电流通过外部电阻调节。达到目标充电电压后，当充电电流降低到设定值的1/10时，SD2054自动结束充电过程。当输入端拔掉后，SD2054自动进入低电流状态，电池漏电流将降到2μA以下。SD2054还可被设置于停止工作状态，使电源供电电流降到2μA。其余特性包括：充电电流监测，输入低电压闭锁，自动重新充电和充电已满及开始充电的标志。
商品特性
- 可编程使充电电流可达500mA
- 不需要MOSFET，传感电阻和阻塞二极管
- 小的尺寸实现对锂离子电池的完全线形充电管理
- 恒电流/恒电压运行和热度调节使得电池管理效力最高，没有热度过高的危险
应用领域
- 手机
- PDA
- MP3蓝牙应用
