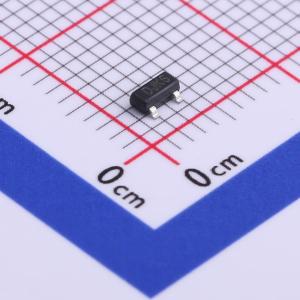

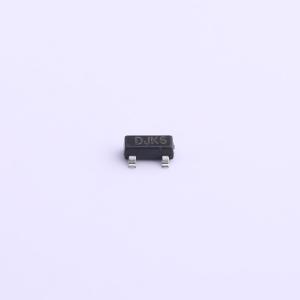

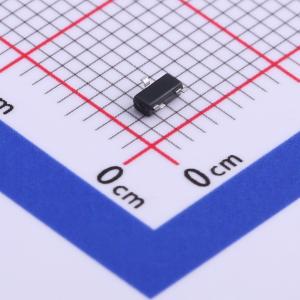

SD2350D50A

SD2350D50A DC/DC升压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SD2350D50A是一款采用CMOS工艺制造的静态电流极低的VFM开关型DC/DC升压转换器,具有低纹波、高效率、启动工作电压低等特点,适用于电池供电设备。
品牌名称: SHOUDING(首鼎半导体)
商品型号: SD2350D50A
商品编号: C521335
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.29克(g)

商品参数

商品概述

SD2350D系列芯片是采用CMOS工艺制造的静态电流极低的VFM开关型DC/DC升压转换器。该芯片由振荡器、VFM模式控制电路、Lx开关驱动晶体管、基准电压单元、误差比较放大器、电压采样电阻及VLX限幅电路等组成。SD2350D系列升压转换器采用变频的方式，因此较同类产品具有更低的纹波、更强的驱动能力、效率高等特点，应用时外围只需接三个元件(电感、电容及二极管各一个)。SD2350D输入电压最低0.8V，并且可以根据要求调整输出电压3V - 6V可选。

商品特性

外接元件少：需肖特基管、电感及电容各一个；外接元件建议选择低直流电阻电感20~220μH，钽电容47~200μF，肖特基二极管
极低的静态电流：4uA
低噪声及低纹波：纹波典型值为100mV
驱动能力强：Vtyp = 3.3V，Vin = 1.0V时，Iout = 100mA；Vtyp = 3.3V，Vin = 3.0V时，Iout = 750mA
启动工作电压低：最大0.8V
高效率：85% (Typ)
封装体积小：SOT89 - 3, SO23 - 3

应用领域

电池供电设备的电源部分
玩具、照相机、摄像机、PDA及手持电话等便携式设备的电源部分
要求提供电压比电池所能提供电压高的设备的电源部分

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	3.2V~4.2V
	输出电压	4.875V~5.125V
	输出电流	-
	开关频率	200kHz
	工作温度	-40℃~+145℃@(TA)

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	4uA
	开关管(内置/外置)	内置
	输出类型	-
