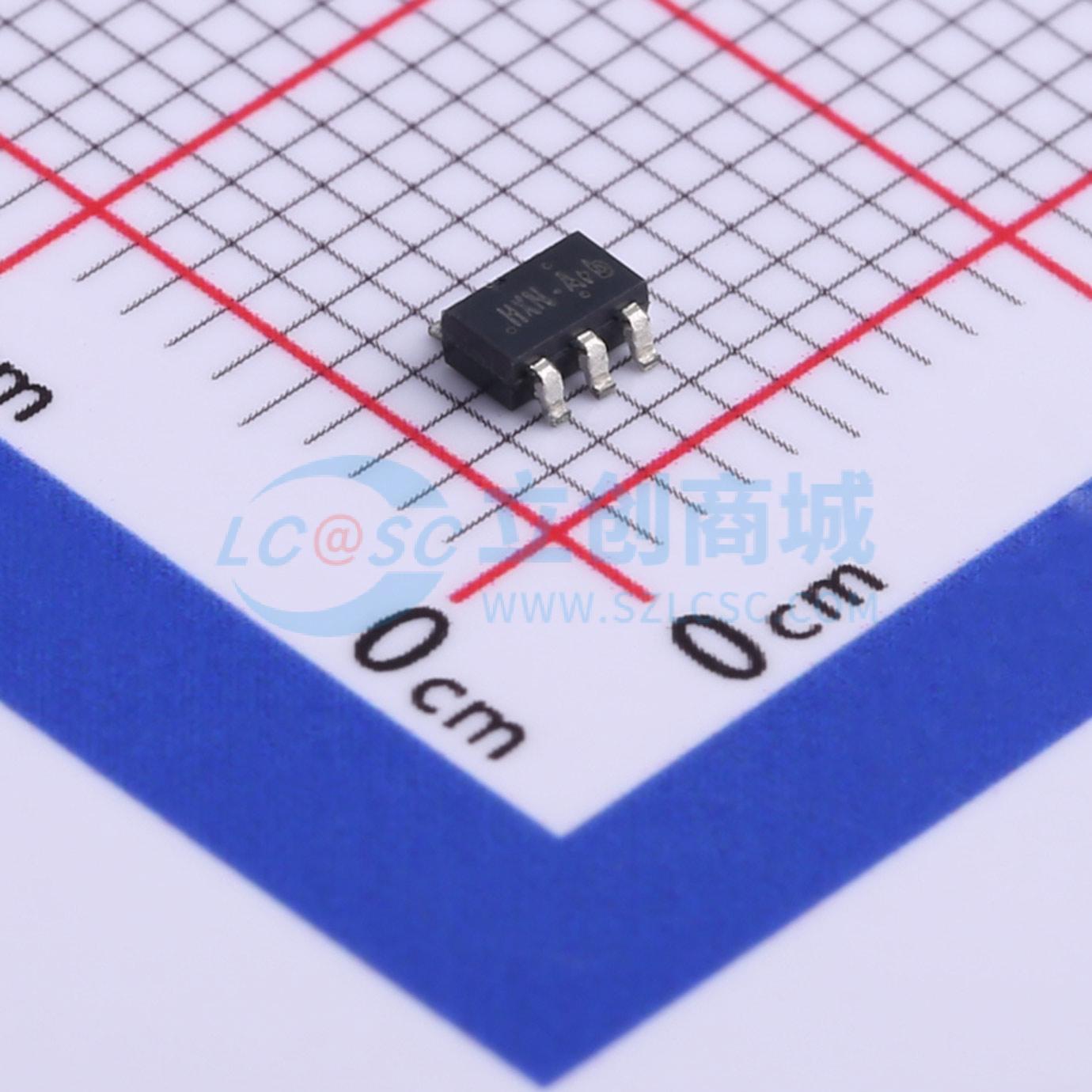

温馨提醒：图片仅供参考，商品以实物为准

HX3141-AF

高效小型升压DC/DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: HX3141是一款紧凑、高效的低压升压DC/DC转换器,内置MOSFET,最高输出电流可达3A,效率高达90%,开关频率可达450kHz。采用SOT-23-6L封装,适用于PDA、DSC、LCD面板、RF标签、MP3播放器、便携式仪器和无线设备等应用。
品牌名称: HEXIN(禾芯微)
商品型号: HX3141-AF
商品编号: C521271
商品封装: SOT-23-6L
包装方式: 编带
商品毛重: 0.048克(g)
立创商城设计参考: DCDC升压-(2)电源输入3V~7V-(2)输出5V~12V方案

商品参数

商品概述

一款紧凑、高效、低压的升压型 DC/DC 转换器，集成了误差放大器、斜坡发生器、比较器、开关功率元件和驱动器，可在宽负载电流范围内实现稳定高效的运行。无需外部补偿即可实现稳定波形运行。高开关频率可减小外部元件尺寸。此外，低静态电流与高效率相结合，可延长电池使用寿命。输出电压由两个外部电阻设定。该产品采用行业标准的 SOT-23-6L 功率封装。

商品特性

输入电压范围：1.1V ~ 5.5V
内置 MOSFET，最大开关电流可达 3A
效率高达 90%
最高开关频率达 450kHz
SOT-23-6L 封装

应用领域

个人数字助理（PDA）
数码相机（DSC）
LCD 面板
射频标签（RF-Tags）
MP3 播放器
便携式仪器
无线设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	1.1V~5.5V
	输出电压	1.8V~5.5V
	输出电流	-
	开关频率	450kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	70uA
	开关管(内置/外置)	内置
	输出类型	可调
