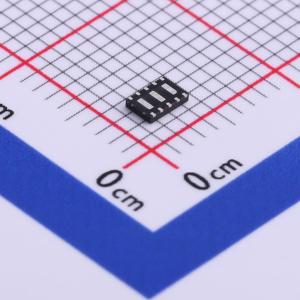

温馨提醒：图片仅供参考，商品以实物为准

SRV25-4LC-LF-T7

ESD 2.5V截止峰值浪涌电流：24A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SRV25-4LC是一款双USB端口保护阵列，具有超低电容特性。该器件可应用于视频卡、智能手机、千兆以太网和其他计算机接口等领域。SRV25-4LC专为静电放电（ESD）保护而设计，能够钳制电源总线上电快速瞬变的影响。SRV25-4LC集成了8个低电容转向二极管，可用于多达四条独立的数据或传输线路，以及一个用于电源总线保护的瞬态电压抑制（TVS）二极管。该器件采用节省空间的DFN-10封装配置，可将引脚电感降至最低，以防止在高ESD电流事件期间出现过冲电压。SRV25-4LC符合IEC 61000-4-2、61000-4-2和61000-4-5标准要求。
品牌名称: PROTEK
商品型号: SRV25-4LC-LF-T7
商品编号: C521262
商品封装: DFN-10-EP(2x3)
包装方式: 编带
商品毛重: 0.043克(g)

商品参数

商品概述

SRV25-4LC是一款双USB端口保护阵列，具有超低电容特性。该器件可应用于视频卡、智能手机、千兆以太网和其他计算机接口等领域。SRV25-4LC专为静电放电（ESD）保护而设计，能够钳制电源总线上电快速瞬变的影响。 SRV25-4LC集成了8个低电容转向二极管，可用于多达四条独立的数据或传输线路，以及一个用于电源总线保护的瞬态电压抑制（TVS）二极管。该器件采用节省空间的DFN-10封装配置，可将引脚电感降至最低，以防止在高ESD电流事件期间出现过冲电压。SRV25-4LC符合IEC 61000-4-2、61000-4-2和61000-4-5标准要求。

商品特性

符合IEC 61000-4-2（ESD）标准：空气放电15 kV，接触放电8 kV
符合IEC 61000-4-4（EFT）标准：40 A，5/50 ns
符合IEC 61000-4-5（浪涌）标准：24 A，8/20 μs - 二级（线对地）和三级（线对线）
每线400瓦峰值脉冲功率（tp = 8/20 μs）
ESD保护能力 > 25千伏
低钳位电压
四线保护
超低电容：典型值1.0 pF
符合RoHS标准
符合REACH标准

应用领域

千兆以太网
智能手机
便携式电子设备
视频卡接口
USB 2.0接口
DVI接口

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	2.5V
	钳位电压	20V
	峰值脉冲电流(Ipp)	24A@8/20us
	峰值脉冲功率(Ppp)	400W@8/20us
	击穿电压	3V

	属性	参数值
	反向电流(Ir)	100nA
	通道数	四路
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	1pF
