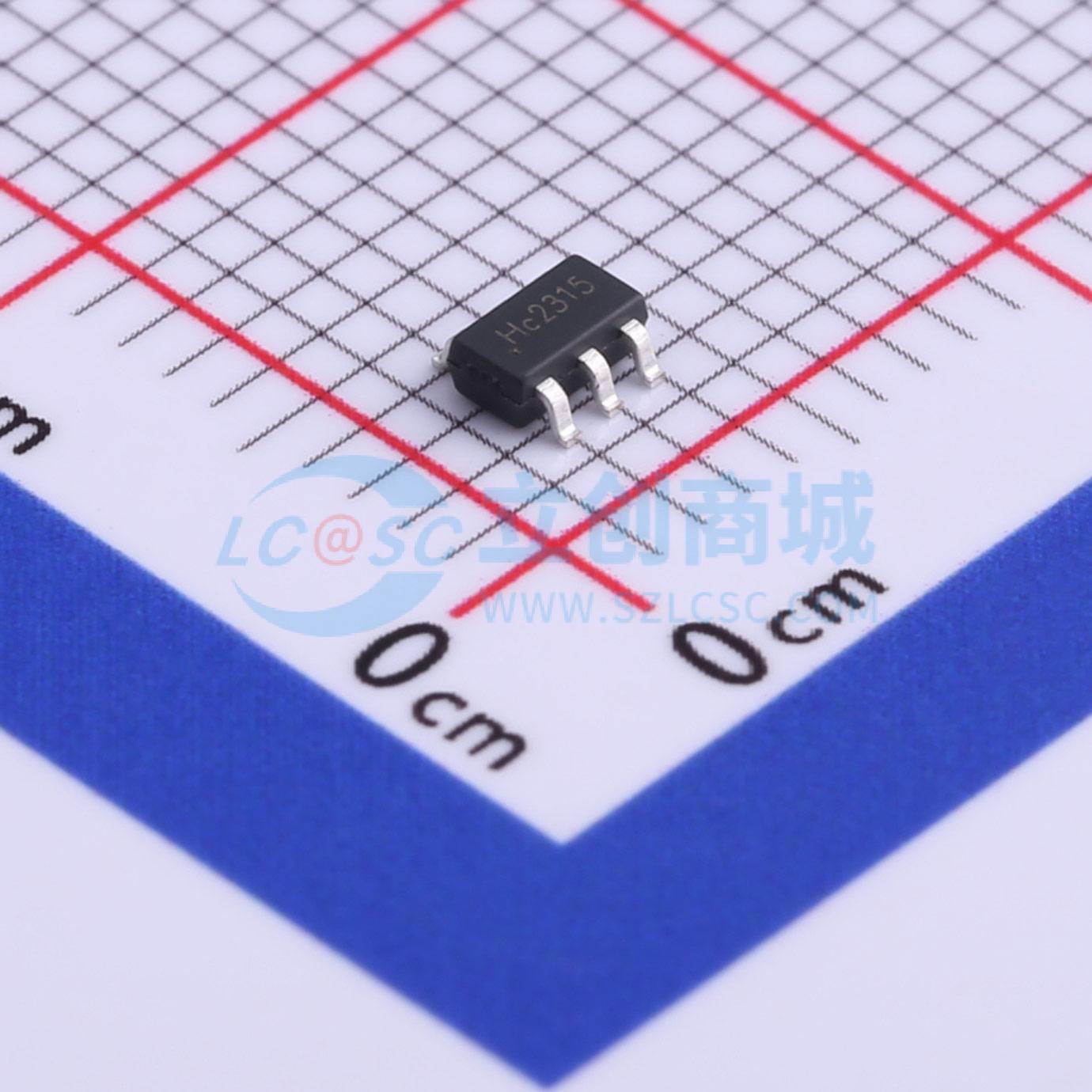

温馨提醒：图片仅供参考，商品以实物为准

HX3033A-AFC

高效低压升压DC/DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: HX3033A是一款紧凑、高效的低压升压DC/DC转换器,具有自适应电流模式PWM控制环路,无需外部MOSFET。它可以在2.2V的启动电压下工作,并能从5V输入产生18V的输出电压,最大输出电流为700mA。该芯片采用SOT-23-6L封装。
品牌名称: HEXIN(禾芯微)
商品型号: HX3033A-AFC
商品编号: C521270
商品封装: SOT-23-6L
包装方式: 编带
商品毛重: 0.047克(g)
立创商城设计参考: DCDC升压-(2)电源输入3V~7V-(3)输出12V~24V方案

商品参数

商品概述

HX3033A是一款紧凑、高效的低压升压型DC/DC转换器，采用自适应电流模式PWM控制环路，内置误差放大器、斜坡发生器、比较器、开关元件和驱动器，可在宽负载电流范围内实现稳定高效的运行。它无需外部补偿即可稳定工作。 HX3033A的输入电压低至2.2V即可启动。在5V电源输入时，HX3033A可输出18V电压，最大负载电流可达700mA。 HX3033A采用薄型SOT-23-6L封装。

商品特性

2.2V启动输入电压
5V输入时可输出18V/700mA
效率高达90%
无需外部MOSFET
小型SOT-23-6L封装

应用领域

个人数字助理（PDA）
数码相机（DSC）
LCD面板
射频标签（RF-Tags）
MP3播放器
便携式仪器
无线设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.5V~5V
	输出电压	-
	输出电流	-
	开关频率	400kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	692uA
	开关管(内置/外置)	内置
	输出类型	可调
