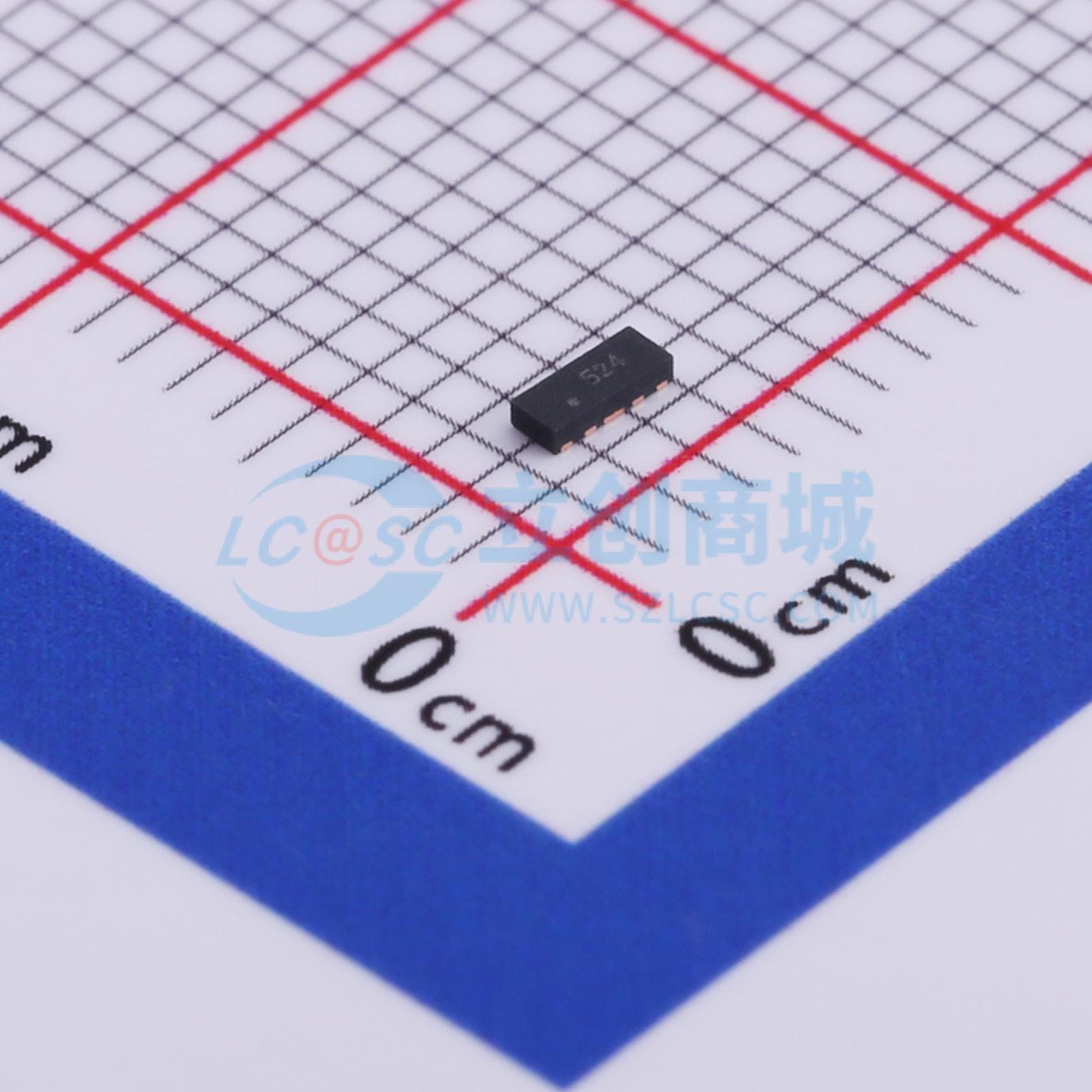

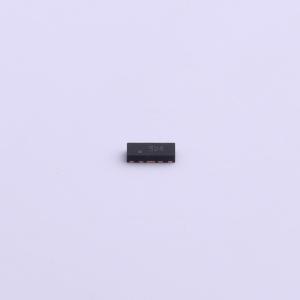

PLR0524P-LF-T7
PLR0524P-LF-T7
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- PROTEK
- 商品型号
- PLR0524P-LF-T7
- 商品编号
- C521257
- 商品封装
- DFN-10L(1x2.5)
- 包装方式
- 编带
- 商品毛重
- 0.015克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 16.5V | |
| 峰值脉冲功率(Ppp) | 60W@8/20us | |
| 击穿电压 | 6V | |
| 反向电流(Ir) | 500nA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 四路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.8pF |
商品概述
PLR0524P是一款超低电容转向二极管/瞬态电压抑制（TVS）阵列。该器件旨在保护诸如千兆以太网、HDMI、USB（1.0 - 3.0）和DVI接口等计算应用，以及电信设备和系统。PLR0524P采用节省空间的DFN - 10封装配置，对于8/20μs波形，每线路额定峰值脉冲功率为60瓦。 该器件符合IEC 61000 - 4 - 2（静电放电，ESD）、61000 - 4 - 2（电快速瞬变脉冲群，EFT）和61000 - 4 - 4（浪涌）要求。在较高的工作频率或较快的边沿速率下，插入损耗和信号完整性是主要关注点。该器件与集成到TVS/滤波器网络中的无源元件配合使用，可用于电磁干扰（EMI）/射频干扰（RFI）保护。
商品特性
- 符合IEC 61000 - 4 - 2（ESD）标准：空气放电 - 15kV，接触放电 - 8kV
- 符合IEC 61000 - 4 - 4（EFT）标准：40A - 5/50ns
- 符合IEC 61000 - 4 - 5（雷电浪涌）标准：4A - 8/20μs
- 静电放电保护能力 > 25千伏
- 每线路60瓦峰值脉冲功率（tp = 8/20μs）
- 低泄漏电流 < 0.5μA
- 保护4条线路
- 超低电容：典型值0.4pF（输入/输出到输入/输出）
- 符合RoHS标准
- 符合REACH标准
应用领域
- 千兆以太网
- DVI接口
- 高速数据线静电放电保护
- 火线（FireWire）、串行高级技术附件（SATA）和高速串行计算机扩展总线标准（PCIe）接口
- 高达3.2Gbps的IEEE 1394接口
- USB 1.0、USB 2.0和USB 3.0
- HDMI 1.4和2.0接口
