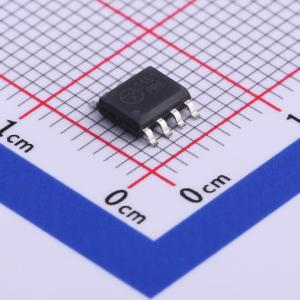

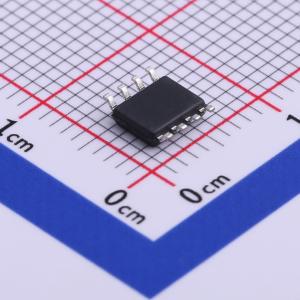

温馨提醒：图片仅供参考，商品以实物为准
PSRDA05-4-LF-T7
PSRDA05-4-LF-T7
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- PROTEK
- 商品型号
- PSRDA05-4-LF-T7
- 商品编号
- C521258
- 商品封装
- SO-8
- 包装方式
- 管装
- 商品毛重
- 0.169克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) |
| 属性 | 参数值 | |
|---|---|---|
| 类型 | ESD |
商品概述
PSRDAxx - 4系列是低电容多线路导向二极管/瞬态电压抑制器阵列，可为标准TTL和CMOS总线线路应用提供板级保护，抵御静电放电（ESD）、三次雷击和开关瞬变的破坏影响。 PSRDAxx - 4系列在8 / 20μs波形下的峰值脉冲功率额定值为500瓦。该器件系列符合IEC 61000 - 4 - 2、IEC 61000 - 4 - 4和IEC 61000 - 4 - 5标准要求。
商品特性
- 符合IEC 61000 - 4 - 2（ESD）标准：空气放电 - 15kV，接触放电 - 8kV
- 符合IEC 61000 - 4 - 4（EFT）标准：40A - 5/50ns
- 符合IEC 61000 - 4 - 5（浪涌）标准：24A，8 / 20μs - 二级（线路 - 地）和三级（线路 - 线路）
- 每线路500瓦峰值脉冲功率（tp = 8/20μs）
- 单向配置
- 提供3.3V、5V、12V和15V规格
- 最多可保护四个I/O端口
- 低电容：每个二极管5pF
- 符合RoHS标准
- 符合REACH标准
应用领域
- 计算机接口保护
- 以太网 - 10/100/1000 Base T
- 机顶盒保护
- 视频卡
