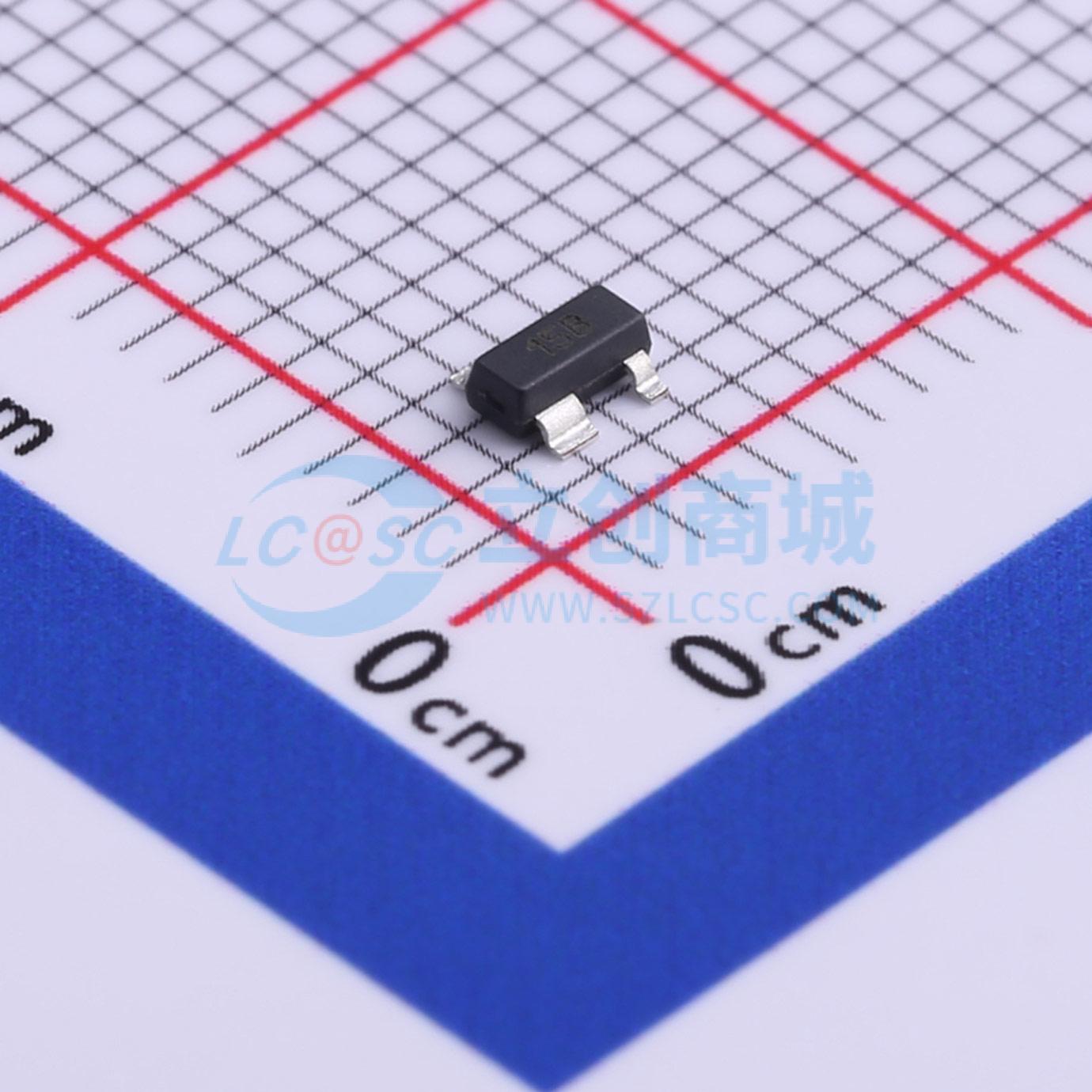

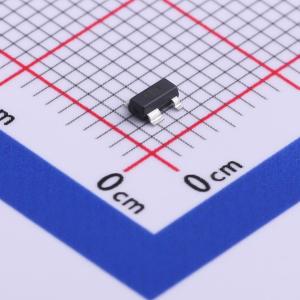

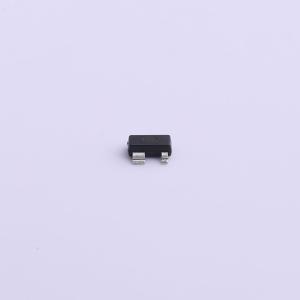

PSLC15C-LF-T7
PSLC15C-LF-T7
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- PROTEK
- 商品型号
- PSLC15C-LF-T7
- 商品编号
- C521254
- 商品封装
- SOT-143-4
- 包装方式
- 编带
- 商品毛重
- 0.036克(g)
商品参数
参数完善中
商品概述
PSLC 和 PSLCxC 系列器件是采用 SOT-143 封装的低电容 TVS 阵列。这些器件旨在保护以太网数据输入/输出端口免受静电放电（ESD）和电快速瞬变（EFT）瞬态威胁的损害。 PSLC 系列是单向器件，用于线路到地的共模保护。PSLCxxC 系列是双向器件，通常用于平衡线路的差模或共模保护。 两种配置的电压范围均为 3.3 至 24 伏。每个系列都能提供大于 25 千伏的 ESD 保护，对于 8/20μs 波形，其峰值脉冲功率额定值为 350 瓦。PSLC 和 PSLCxxC 系列的设计符合并超越了 IEC 61000-4-2 和 IEC 61000-4-4 标准要求。
商品特性
- 符合 IEC 61000-4-2（ESD）标准：空气放电 15kV，接触放电 8kV
- 符合 IEC 61000-4-4（EFT）标准：40A，5/50ns
- 符合 IEC 61000-4-5（浪涌）标准：12A，8/20μs - 1 级（线 - 地）和 2 级（线 - 线）
- 每线路 350 瓦峰值脉冲功率（tp = 8/20μs）
- 单向和双向配置
- 保护 1 条线路
- 低钳位电压
- 低电容：典型值 3pF
- 符合 RoHS 标准
- 符合 REACH 标准
应用领域
- 以太网 - 10/100/1000 Base T
- 手机
- 音频/视频输入
- 火线、SCSI 和 USB 接口
