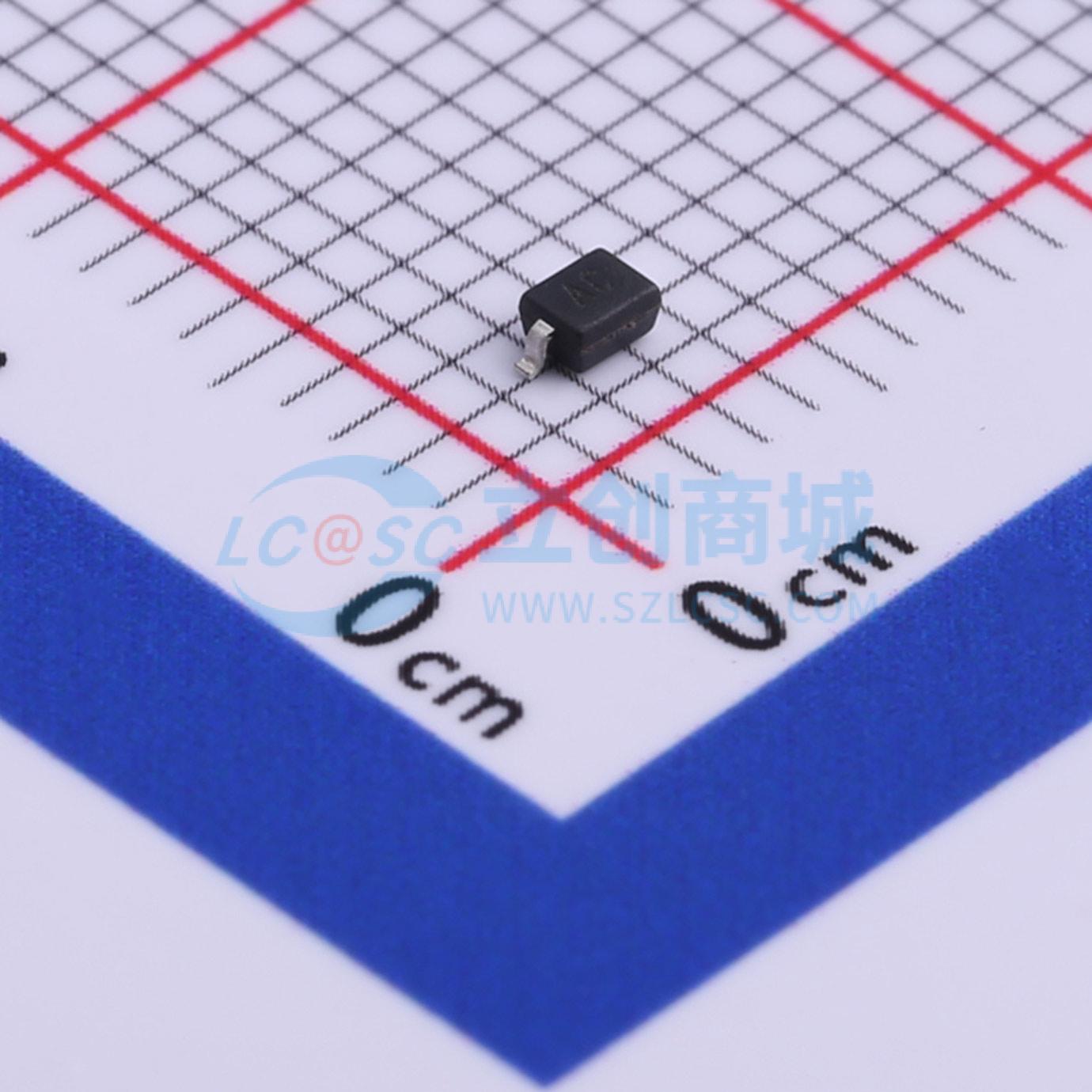

温馨提醒：图片仅供参考，商品以实物为准
GBLC05CI-LF-T7
双向TVS 5V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- GBLCxxI和GBLCxxCI系列是超低电容瞬态电压抑制器阵列，旨在保护便携式电子产品和智能手机等应用。该系列有单向和双向两种配置，对于8/20μs波形的额定功率为250瓦。GBLCxxI和GBLCxxCI系列符合IEC 61000 - 4 - 2（ESD）和IEC 61000 - 4 - 4（EFT）要求。在较高的工作频率或更快的边沿速率下，插入损耗和信号完整性是主要问题。该系列在微型SOD - 323封装中提供超低电容和低泄漏电流。
- 品牌名称
- PROTEK
- 商品型号
- GBLC05CI-LF-T7
- 商品编号
- C521251
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.032克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 9.8V | |
| 峰值脉冲功率(Ppp) | 250W@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 5uA | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.6pF |
商品概述
GBLCxxI和GBLCxxCI系列是超低电容瞬态电压抑制器阵列，旨在保护便携式电子产品和智能手机等应用。该系列有单向和双向两种配置，对于8/20μs波形的额定功率为250瓦。 GBLCxxI和GBLCxxCI系列符合IEC 61000 - 4 - 2（ESD）和IEC 61000 - 4 - 4（EFT）要求。在较高的工作频率或更快的边沿速率下，插入损耗和信号完整性是主要问题。该系列在微型SOD - 323封装中提供超低电容和低泄漏电流。
商品特性
- 符合IEC 61000 - 4 - 2（ESD）：空气放电 - 15kV，接触放电 - 8kV，超过4级：可处理10kV接触放电和25kV空气放电
- 符合IEC 61000 - 4 - 4（EFT）：40A - 5/50ns
- 每线250瓦峰值脉冲功率（tp = 8/20μs）
- 可替代MLV（0805）
- 单向和双向配置
- 保护一个电源或I/O端口
- ESD保护能力>25kV
- 低钳位电压
- 提供3V至24V多种电压选择
- 超低电容：0.6pF（典型值）
- 符合RoHS标准
- 符合REACH标准
应用领域
- 以太网10/100/1000 Base T
- 智能手机
- 手持无线系统
- USB接口
