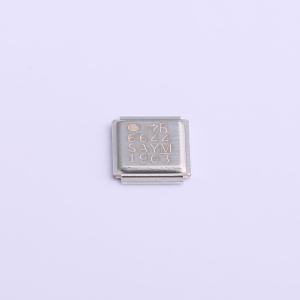

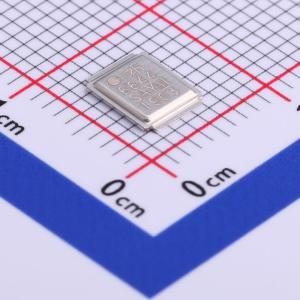

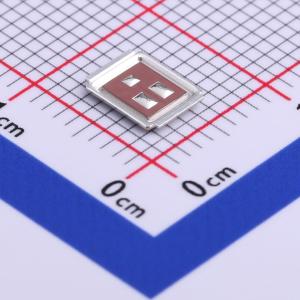

IRF6644TRPBF实物图
  • IRF6644TRPBF商品缩略图
  • IRF6644TRPBF商品缩略图
  • IRF6644TRPBF商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

IRF6644TRPBF

1个N沟道 耐压:100V 电流:57A

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
IRF6644PbF将最新的HEXFET®功率MOSFET硅技术与先进的DirectFET®封装相结合,在具有SO - 8封装尺寸且高度仅为0.7 mm的封装中实现了最低的导通电阻。若遵循应用笔记AN - 1035中有关制造方法和工艺的说明,DirectFET®封装与电源应用中使用的现有布局几何结构、PCB组装设备以及气相、红外或对流焊接技术兼容。DirectFET®封装支持双面散热,可最大限度地提高电源系统的热传递效率,相比之前的最佳热阻降低了80%
商品型号
IRF6644TRPBF
商品编号
C520645
商品封装
DirectFET​
包装方式
编带
商品毛重
0.112克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个N沟道
漏源电压(Vdss)100V
连续漏极电流(Id)57A
导通电阻(RDS(on))13mΩ@10V,34A
耗散功率(Pd)89W
属性参数值
阈值电压(Vgs(th))3.7V
栅极电荷量(Qg)42nC@10V
输入电容(Ciss)1.77nF
反向传输电容(Crss)60pF
工作温度-40℃~+150℃

商品概述

IRF6644PbF将最新的HEXFET功率MOSFET硅技术与先进的DirectFET封装相结合,在具有SO - 8封装尺寸且高度仅为0.7 mm的封装中实现了最低的导通电阻。当遵循应用笔记AN - 1035中有关制造方法和工艺的说明时,DirectFET封装与电源应用中使用的现有布局几何结构、PCB组装设备以及气相、红外或对流焊接技术兼容。DirectFET封装支持双面散热,可最大限度地提高电力系统的热传递效率,比之前最佳的热阻性能提升80%。 IRF6644PbF针对隔离式DC - DC应用中的初级侧桥拓扑、宽范围通用输入电信应用(36V - 75V)以及稳压DC - DC拓扑中的次级侧同步整流进行了优化。该器件降低的总损耗与高水平的热性能相结合,可实现高效率和低温运行,这对于提高系统可靠性至关重要,使其成为高性能隔离式DC - DC转换器的理想选择。

应用领域

  • 符合RoHS标准
  • 无铅(可承受高达260°C回流焊)
  • 特定应用MOSFET
  • 适用于高性能隔离式转换器初级开关插座
  • 针对同步整流进行优化
  • 低传导损耗
  • 低外形(< 0.7mm)
  • 支持双面散热
  • 与现有表面贴装技术兼容

数据手册PDF
