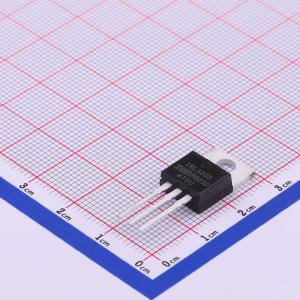

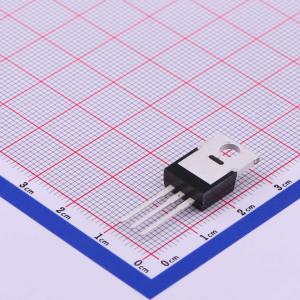

温馨提醒：图片仅供参考，商品以实物为准

IRL3803PBF

SMT扩展库PCB免费打样

品牌名称: Infineon(英飞凌)
商品型号: IRL3803PBF
商品编号: C520677
商品封装: TO-220F-3
包装方式: 管装
商品毛重: 2.85克(g)

商品参数

商品概述

第五代HEXFET采用先进的加工技术，以实现单位硅面积尽可能低的导通电阻。这一优势，再结合HEXFET功率MOSFET闻名的快速开关速度和坚固的器件设计，为设计人员提供了一种极其高效的器件，可用于各种应用。 TO - 220封装在功率耗散水平约达50瓦的所有商业 - 工业应用中普遍受到青睐。TO - 220的低热阻和低封装成本使其在整个行业得到广泛认可。

商品特性

逻辑电平栅极驱动
先进的工艺技术
超低导通电阻
动态dv/dt额定值
175°C工作温度
快速开关
全雪崩额定

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	场效应管(MOSFET)
	数量	1个N沟道
	漏源电压(Vdss)	30V
	连续漏极电流(Id)	140A
	导通电阻(RDS(on))	6mΩ@10V,71A
	耗散功率(Pd)	200W

	属性	参数值
	阈值电压(Vgs(th))	1V
	栅极电荷量(Qg)	140nC
	输入电容(Ciss)	5nF
	反向传输电容(Crss)	880pF
	工作温度	-55℃~+175℃
