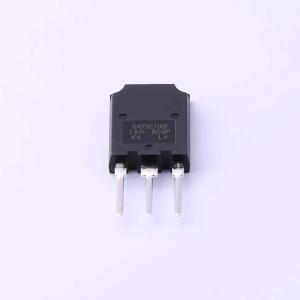

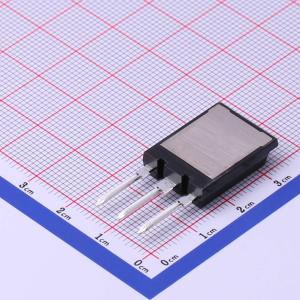

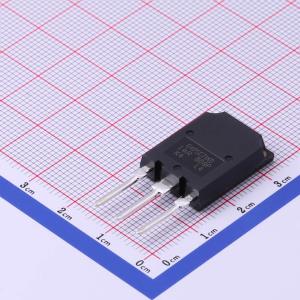

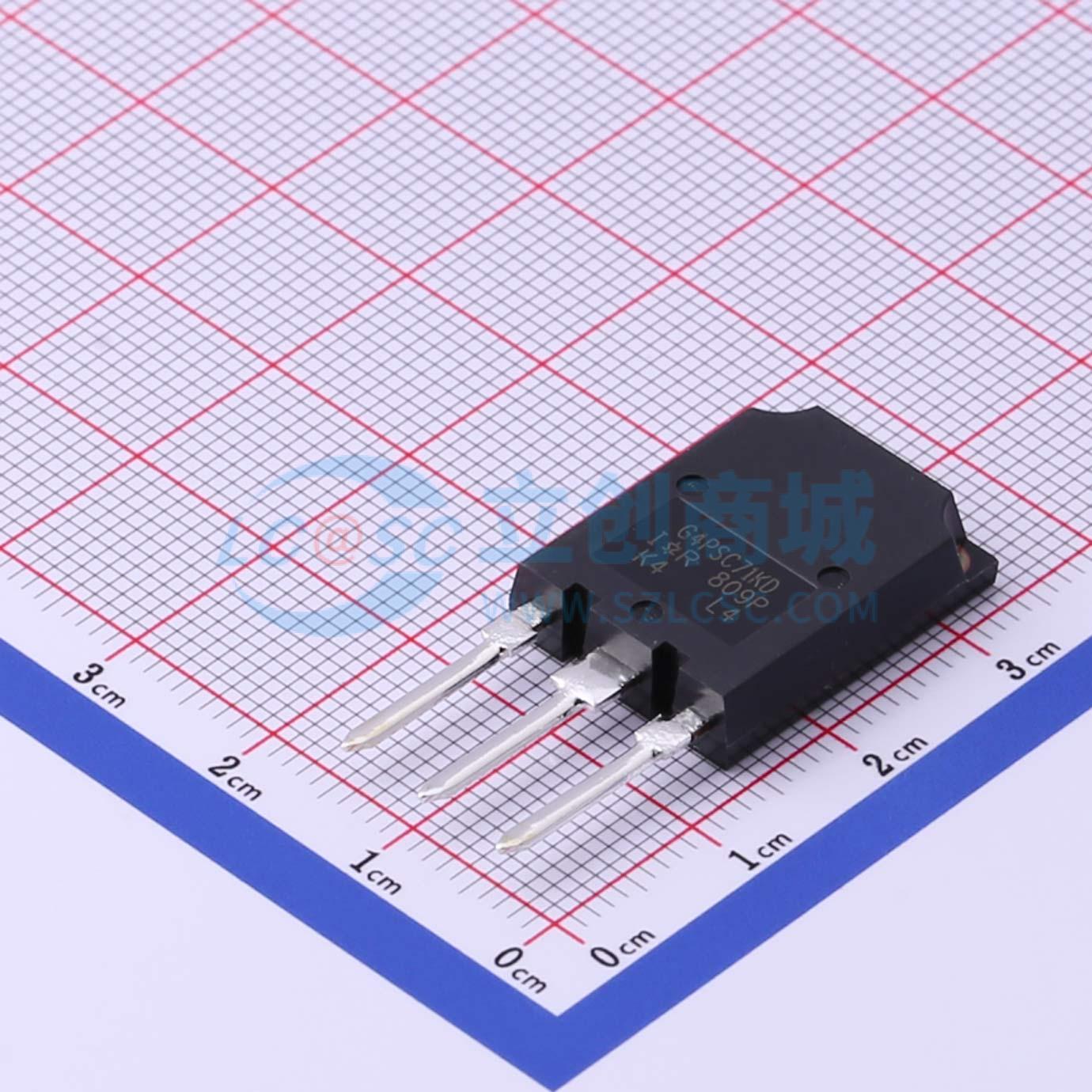

IRG4PSC71KDPBF
IRG4PSC71KDPBF
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IRG4PSC71KDPBF
- 商品编号
- C520662
- 商品封装
- SUPER-247(TO-274AA)
- 包装方式
- 管装
- 商品毛重
- 8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | - | |
| 耗散功率(Pd) | 350W | |
| 集射极击穿电压(Vces) | 600V | |
| 集电极电流(Ic) | 85A | |
| 集电极脉冲电流(Icm) | 200A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 1.83V | |
| 栅极阈值电压(Vge(th)) | - | |
| 栅极电荷量(Qg) | 340nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 6.9nF | |
| 输出电容(Coes) | 730pF | |
| 反向传输电容(Cres) | 190pF | |
| 开启延迟时间(Td(on)) | 82ns | |
| 关断延迟时间(Td(off)) | 282ns | |
| 导通损耗(Eon) | 3.95mJ | |
| 关断损耗(Eoff) | 2.33mJ | |
| 反向恢复时间(Trr) | 82ns | |
| 工作温度 | -55℃~+150℃ |
