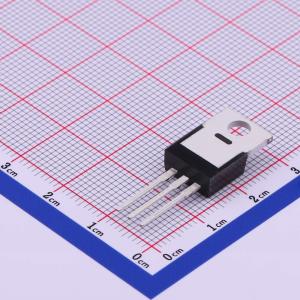

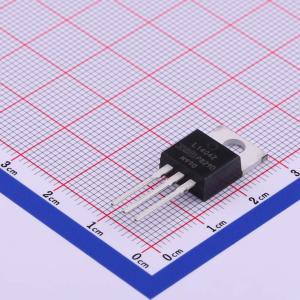

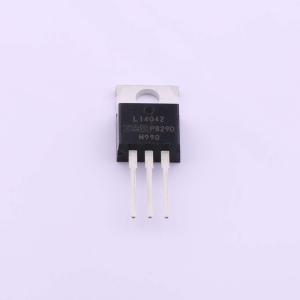

温馨提醒：图片仅供参考，商品以实物为准
IRL1404ZPBF
耐压:40V 电流:120A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- HEXFET功率MOSFET利用最新的处理技术，实现了每硅面积极低的导通电阻。该设计的其他特点包括175℃的结工作温度、快速开关速度和改进的重复雪崩额定值。这些特性结合在一起，使该设计成为一种极其高效和可靠的器件，可用于各种应用。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IRL1404ZPBF
- 商品编号
- C520676
- 商品封装
- TO-220F-3
- 包装方式
- 管装
- 商品毛重
- 2.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | - | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 120A | |
| 导通电阻(RDS(on)) | 2.5mΩ@10V | |
| 耗散功率(Pd) | 230W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.4V | |
| 栅极电荷量(Qg) | 75nC | |
| 输入电容(Ciss) | 5.08nF | |
| 反向传输电容(Crss) | 570pF | |
| 工作温度 | -55℃~+175℃ | |
| 输出电容(Coss) | 970pF |
商品概述
这款HEXFET功率MOSFET采用最新的加工技术，以实现极低的单位硅面积导通电阻。该设计的其他特性包括175°C的结工作温度、快速开关速度和更高的重复雪崩额定值。这些特性相结合，使该设计成为适用于各种应用的高效可靠器件。
商品特性
- 逻辑电平
- 先进的工艺技术
- 超低导通电阻
- 175°C工作温度
- 快速开关
- 最高至Tjmax允许重复雪崩
- 无铅
