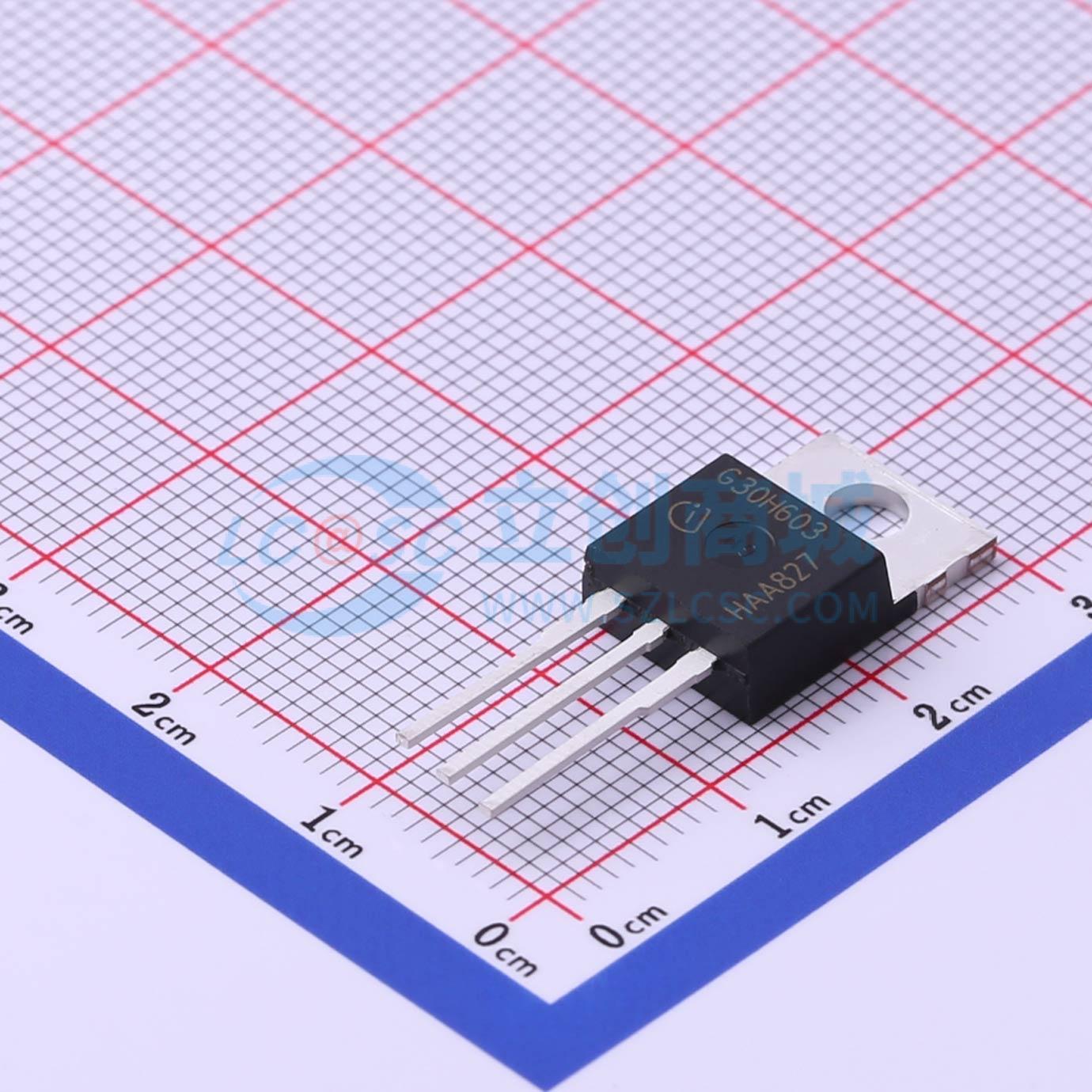

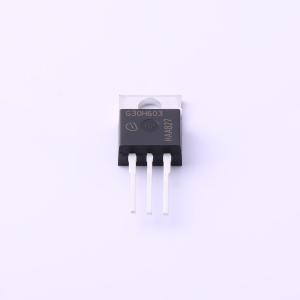

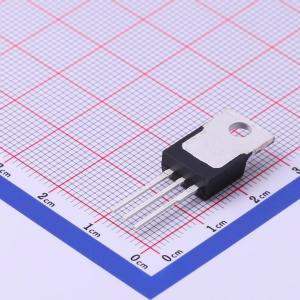

温馨提醒：图片仅供参考，商品以实物为准
IGP30N60H3
600V 60A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：TRENCHSTOP™ 技术。 极低的关断能量。 低集电极-发射极饱和电压（VcEsat）。 低 FMI。 最高结温 175℃。 符合 JEDEC 目标应用标准。应用：不间断电源。 焊接转换器
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IGP30N60H3
- 商品编号
- C520647
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.86克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 集射极击穿电压(Vces) | 600V | |
| 集电极电流(Ic) | 60A | |
| 耗散功率(Pd) | 187W | |
| 集射极饱和电压(VCE(sat)) | 2.4V@30A,15V | |
| 栅极阈值电压(Vge(th)) | 4.1V@0.43mA | |
| 栅极电荷量(Qg) | 165nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 1.63nF@25V | |
| 开启延迟时间(Td(on)) | 18ns | |
| 关断延迟时间(Td(off)) | 207ns | |
| 导通损耗(Eon) | 730uJ | |
| 关断损耗(Eoff) | 440uJ | |
| 反向恢复时间(Trr) | - | |
| 工作温度 | -40℃~+175℃ |
