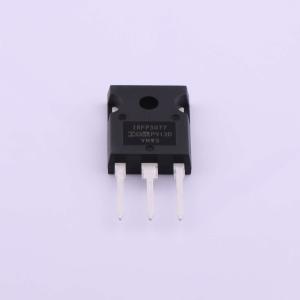

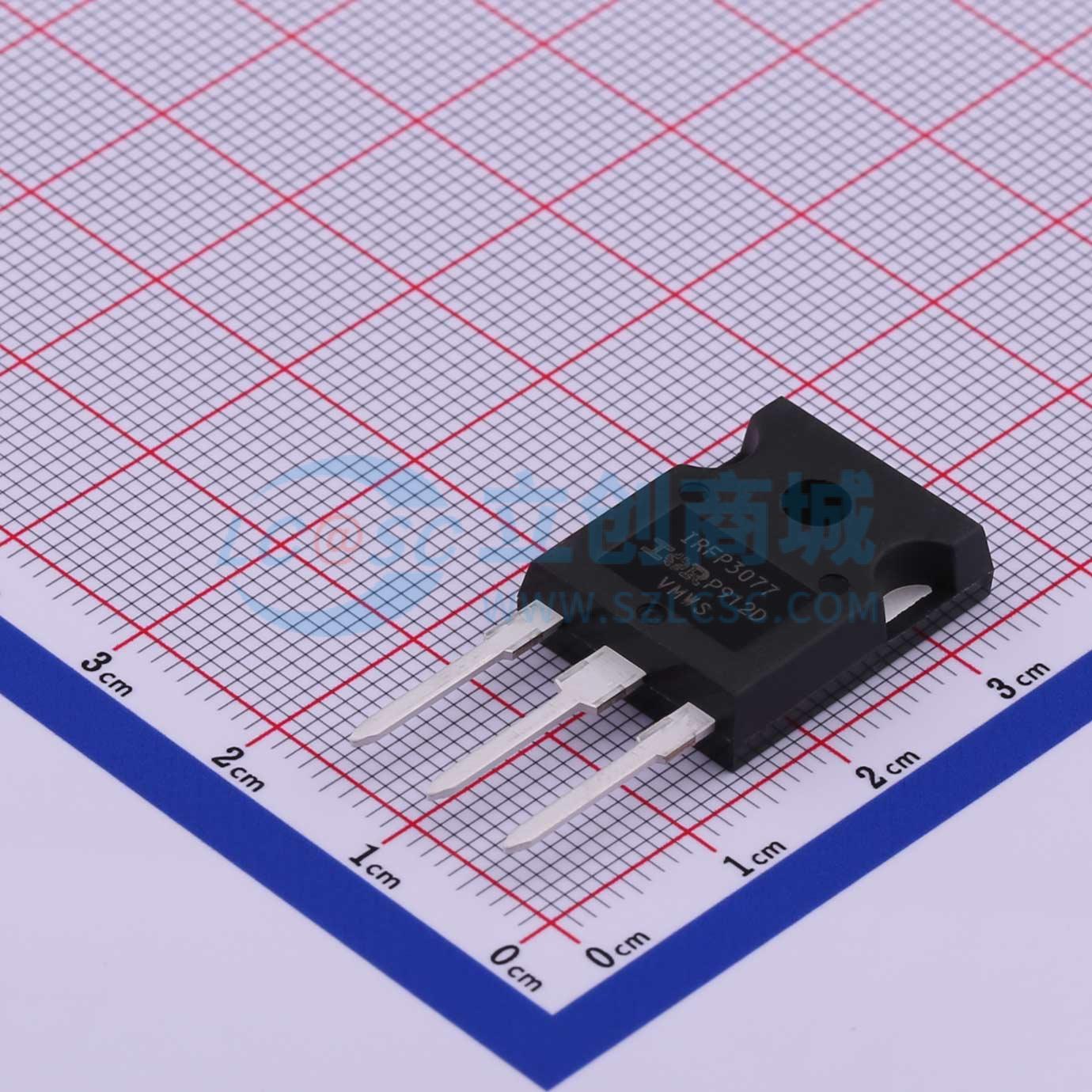

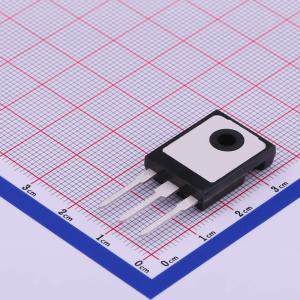

IRFP3077PBF
1个N沟道 耐压:75V 电流:200A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性： TO-247封装中具有极低的导通电阻RDS(on)。 改进了栅极、雪崩和动态dV/dt的坚固性。 具备完整的电容和雪崩安全工作区特性。 增强了体二极管的dV/dt和dI/dt能力。应用： 开关电源中的高效同步整流。 不间断电源
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IRFP3077PBF
- 商品编号
- C520658
- 商品封装
- TO-247AC
- 包装方式
- 管装
- 商品毛重
- 7克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 75V | |
| 连续漏极电流(Id) | 200A | |
| 导通电阻(RDS(on)) | 3.3mΩ@10V | |
| 耗散功率(Pd) | 340W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4V | |
| 栅极电荷量(Qg) | 220nC | |
| 输入电容(Ciss) | 9.4nF | |
| 反向传输电容(Crss) | 350pF | |
| 工作温度 | -55℃~+175℃ |
商品特性
- TO-247封装下全球最佳的导通电阻RDS(on)
- 改善了栅极、雪崩和动态dV/dt鲁棒性
- 全面表征的电容和雪崩安全工作区
- 增强了体二极管的dV/dt和dI/dt能力
应用领域
- 开关电源中的高效同步整流
- 不间断电源
- 高速功率开关
- 硬开关和高频电路
