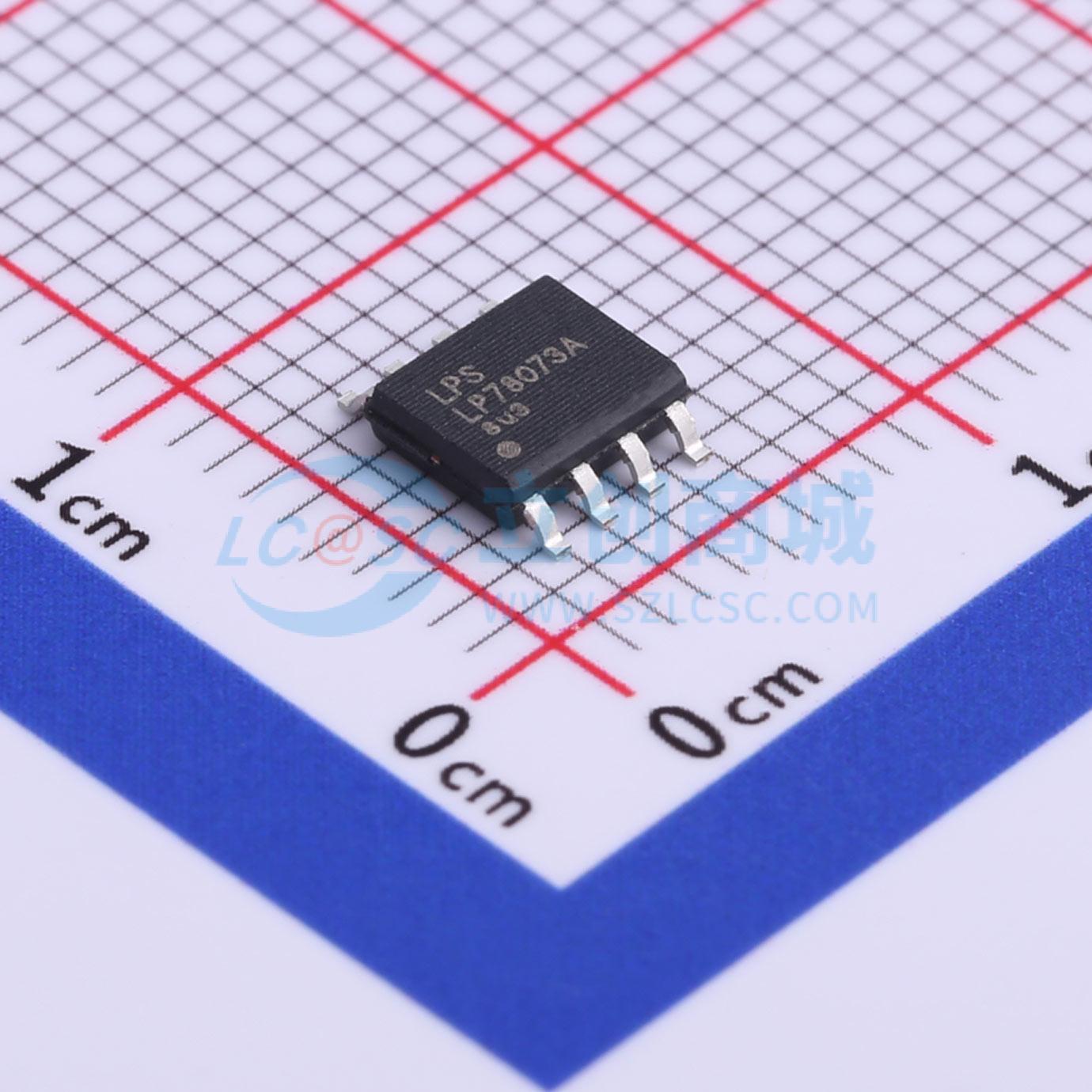

LP78073ASPF

LP78073A是一款包含1通道充电器和1通道同步升压转换器的PMIC，采用ESOP-8封装。其充电器是一个完整的恒流恒压线性充电器，专为单节锂离子电池设计，并符合USB电源规格。由于内部MOSFET架构，无需外部检测电阻或阻塞二极管。热反馈调节充电电流以限制高功率运行或高温环境下的芯片温度。充电电压固定为4.2V，充电电流可以通过一个外部电阻进行ISET设定。当最终浮充电压达到后，充电电流降至ISET设定值的1/10时，充电器会自动终止充电周期。当输入电源（墙适配器或USB电源）被移除时，LP78073A会自动进入低电流状态，将电池放电电流降至小于8µA。

其他功能包括充电电流监测、欠压锁定、自动再充电以及一个状态引脚来指示充电终止和输入电压的存在。升压转换器是一个同步电流模式升压DC-DC转换器。其内置2.7A电流功率MOSFET的PWM电路使得该转换器具有很高的功率效率。可选的高开关频率允许更快的环路响应并易于通过低噪声输出进行滤波。非反相输入及其误差放大器连接到内部800mV精密参考电压。

• MID/平板电脑
• 移动电源
• 智能手机
• 蓝牙应用
