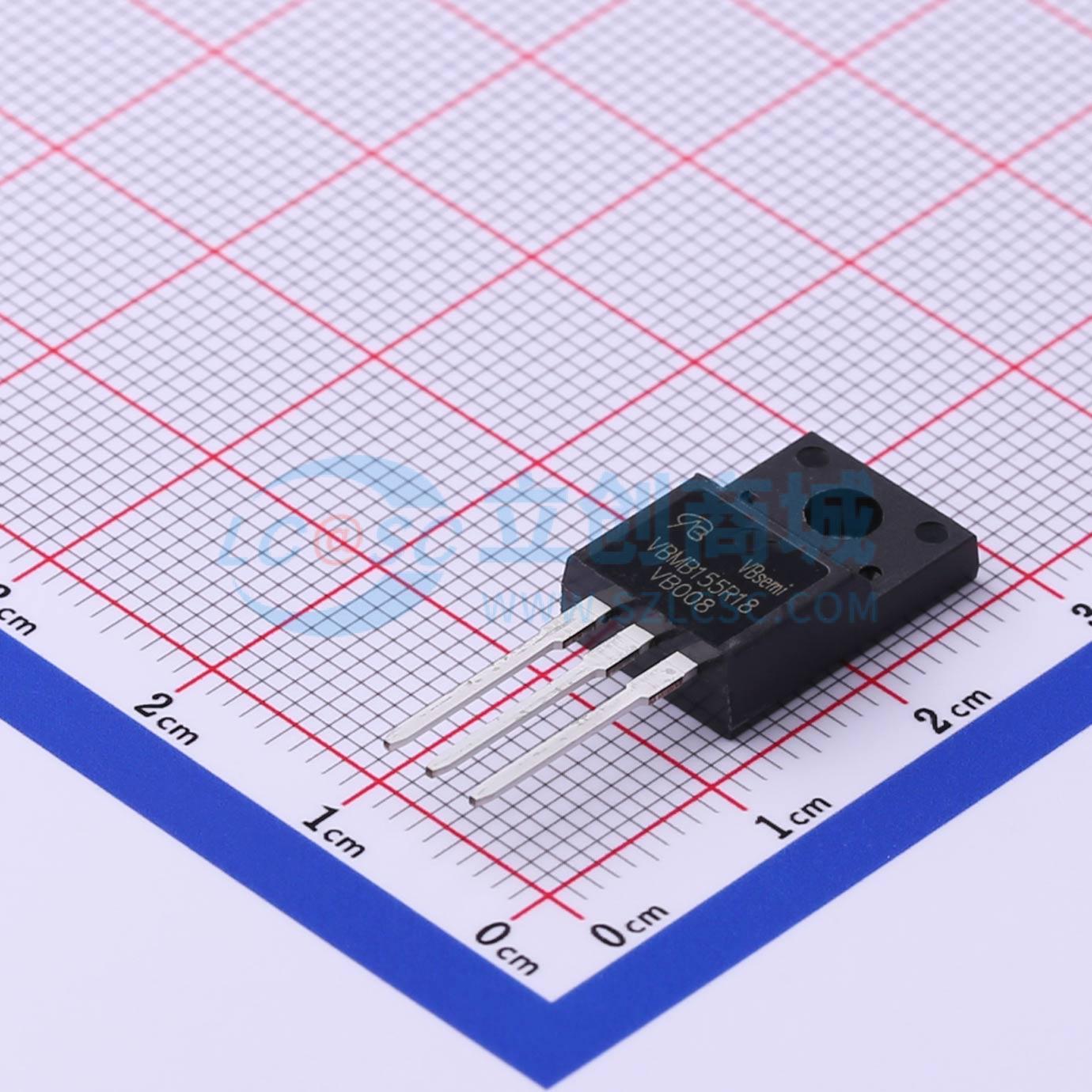

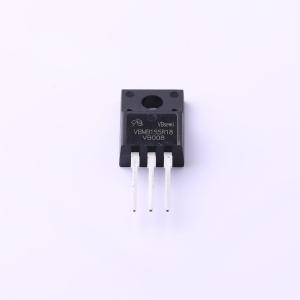

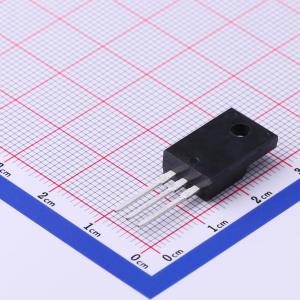

温馨提醒：图片仅供参考，商品以实物为准
VBMB155R18
1个N沟道 耐压:550V 电流:11A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 台积电流片，长电科技封装；是一款单N场效应管，采用Plannar技术制造。适用于低至中功率电源模块、工业电机驱动模块。TO220F；N—Channel沟道,550V；18A；RDS(ON)=260mΩ@VGS=10V,VGS=20V；Vth=2~4V；
- 品牌名称
- VBsemi(微碧半导体)
- 商品型号
- VBMB155R18
- 商品编号
- C516963
- 商品封装
- TO-220F
- 包装方式
- 管装
- 商品毛重
- 2.82克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 550V | |
| 连续漏极电流(Id) | 11A | |
| 导通电阻(RDS(on)) | 260mΩ@10V,10A | |
| 耗散功率(Pd) | 60W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4V | |
| 栅极电荷量(Qg) | 150nC@10V | |
| 输入电容(Ciss) | 3.094nF | |
| 反向传输电容(Crss) | 13pF | |
| 工作温度 | -55℃~+150℃ |
商品特性
- 优化设计
- 低面积比导通电阻
- 低输入电容（Ciss）
- 降低电容性开关损耗
- 高体二极管耐用性
- 雪崩能量额定值（UIS）
- 最佳效率和运行性能
- 低成本
- 简单的栅极驱动电路
- 低品质因数（FOM）：Ron × Qg
- 快速开关
- 符合 RoHS 标准
- 无卤
应用领域
- 消费电子
- 显示器（LCD 或等离子电视）
- 服务器和电信电源
- 开关电源（SMPS）
- 工业领域
- 焊接
- 感应加热
- 电机驱动
- 电池充电器
- 功率因数校正（PFC）
