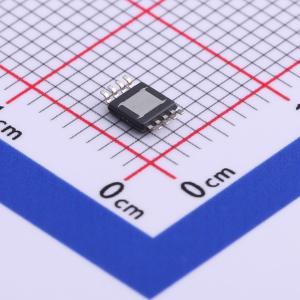

温馨提醒：图片仅供参考，商品以实物为准
TPS7A4201DGNR
具有使能功能的 50mA、28V、低 IQ、可调节低压降稳压器
SMT扩展库PCB免费打样
- 描述
- TPS7A4201 28V 输入、50mA、单输出低压降线性稳压器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS7A4201DGNR
- 商品编号
- C516983
- 商品封装
- MSOP-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.055克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 28V | |
| 输出电压 | 1.175V~26V | |
| 输出电流 | 50mA | |
| 电源纹波抑制比(PSRR) | 73dB@(100Hz) | |
| 压差 | 1.3V@(50mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 65uA | |
| 噪声 | 58uVrms | |
| 特性 | 带使能；热关断；过流保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
TPS7A4201器件是一款高耐压线性稳压器，采用热增强型封装（MSOP - 8），能够承受高达28 V的连续直流或瞬态输入电压。
TPS7A4201在输出电容大于4.7 μF且输入电容大于1 μF（考虑温度和容差）的情况下都能保持稳定。因此，由于其小型化封装（MSOP - 8）以及可能使用的小尺寸输出电容，该器件的应用所需的电路板空间极小。此外，TPS7A4201提供一个与标准CMOS逻辑兼容的使能引脚（EN），可实现低电流关断模式。
TPS7A4201具有内部热关断和限流功能，可在故障条件下保护系统。MSOP - 8封装的工作温度范围为T_J = -40°C至+125°C。
此外，TPS7A4201非常适合在电信和工业应用中从中间电压轨生成低电压电源；它不仅能提供稳压良好的电压轨，还能在快速电压瞬变期间承受并保持稳压。这些特性使得在广泛的应用中可以采用更简单、更具成本效益的电涌保护电路。
商品特性
- 宽输入电压范围：7 V至28 V
- 精度：
- 标称值：1%
- 考虑电源、负载和温度影响：2.5%
- 低静态电流：25 μA
- 关断时静态电流：4.1 μA
- 最大输出电流：50 mA
- 与CMOS逻辑电平兼容的使能引脚
- 可调输出电压：约1.175 V至26 V
- 使用陶瓷电容时稳定：输入电容≥1 μF，输出电容≥4.7 μF
- 压差：290 mV
- 内置限流和热关断保护
- 封装：高散热性能MSOP - 8 PowerPAD
- 工作温度范围：-40°C至+125°C
应用领域
- 由具有高电压瞬变的工业总线供电的微处理器、微控制器
- 工业自动化
- 汽车
- LED照明
