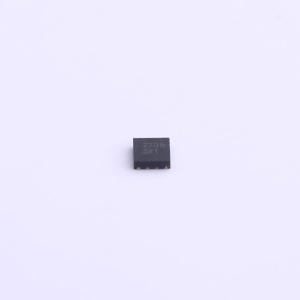

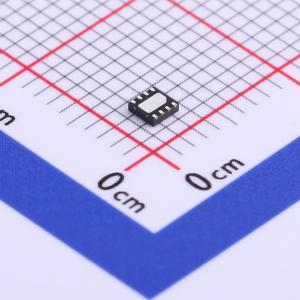

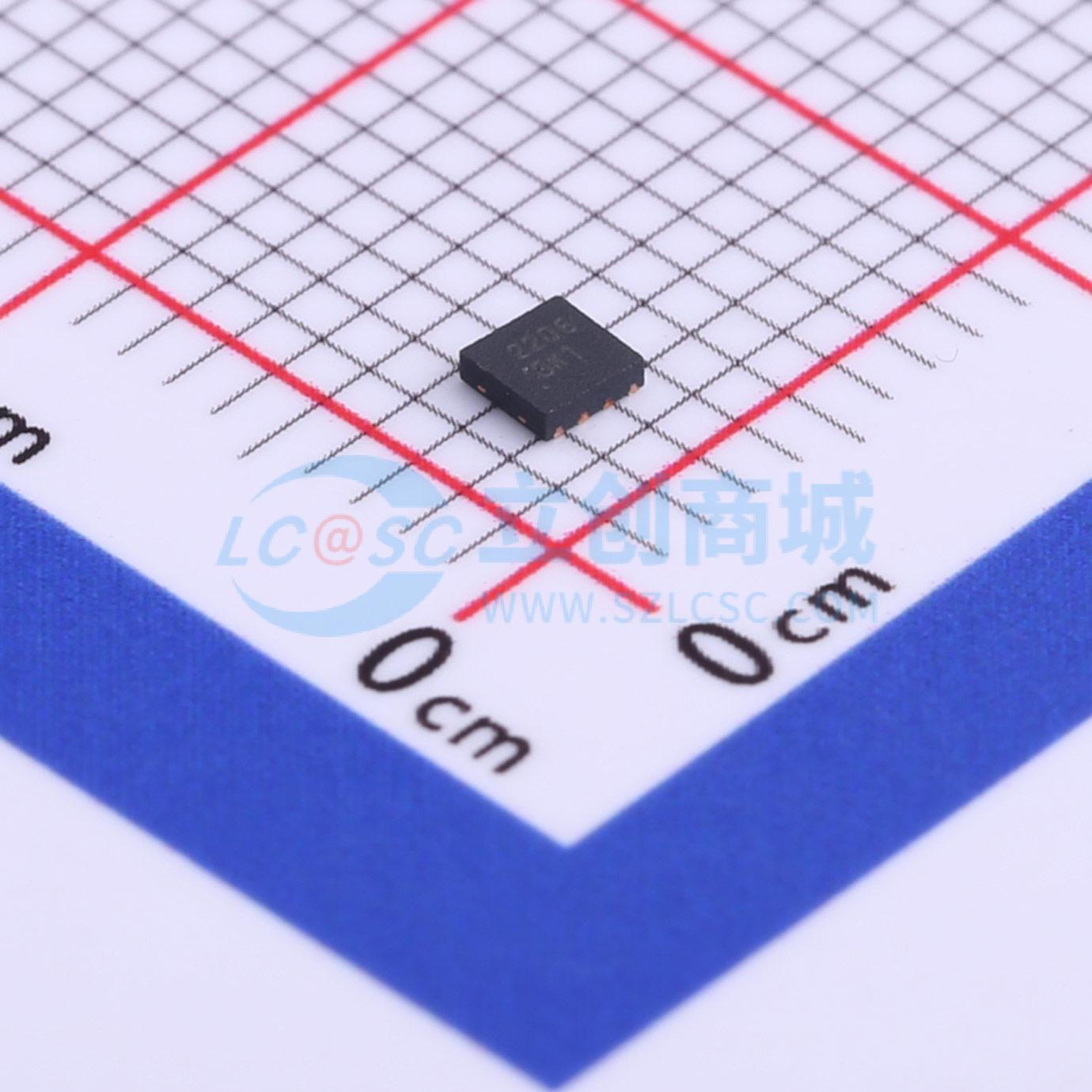

LP2206QVF
双路输出，每路600mA，双通道超快速CMOS LDO稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LP2206是一款双通道、低噪声、低压差稳压器，每个通道的输出电流最高可达600mA。该器件的输入电压范围为2.5V至5.5V，输出电压范围为0.81V至输入电压。LP2206的精度为2%，压差极低（在400mA负载下为280mV），地电流极低，每个LDO仅为75μA
- 品牌名称
- LOWPOWER(微源半导体)
- 商品型号
- LP2206QVF
- 商品编号
- C516987
- 商品封装
- TDFN-8L-EP(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 5.5V | |
| 输出电压 | 810mV~5.5V | |
| 输出电流 | 600mA | |
| 电源纹波抑制比(PSRR) | -76dB@(1kHz) | |
| 压差 | - |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | - | |
| 噪声 | 100uVrms | |
| 特性 | 短路保护；带使能；过热保护；过流保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 2 |
商品概述
LP2206是一款双通道、低噪声、低压差稳压器，每个通道的输出电流最高可达600mA。该器件的输入电压范围为2.5V至5.5V，输出电压范围为0.81V至输入电压。 LP2206的精度为2%，压差极低（在400mA负载下为280mV），接地电流极低，每个LDO仅为75μA。关断电流接近零，适用于电池供电设备。其他特性包括限流、过温保护和输出短路保护。 LP2206使用非常小的陶瓷输出电容即可稳定工作，可减少所需的电路板空间和元件成本。LP2206提供固定输出电压版本，采用TDFN - 8（2*2mm）和ESOP8封装。
商品特性
- 宽工作电压范围：2.5V至6.0V
- 适用于射频应用的低噪声特性
- 高电源抑制比：在1kHz时为 - 68dB
- 无需噪声旁路电容
- 线路/负载瞬态响应快速
- TTL逻辑控制关断输入
- 双LDO输出（在400mA负载下压差为280mV）
- 高输出精度：2%
- 超低静态电流：75μA
- 热关断保护
- 符合RoHS标准且100%无铅
应用领域
- CDMA/GSM手机
- 智能手机
- 电池供电设备
- 数码相机传感器
- 无线网卡
