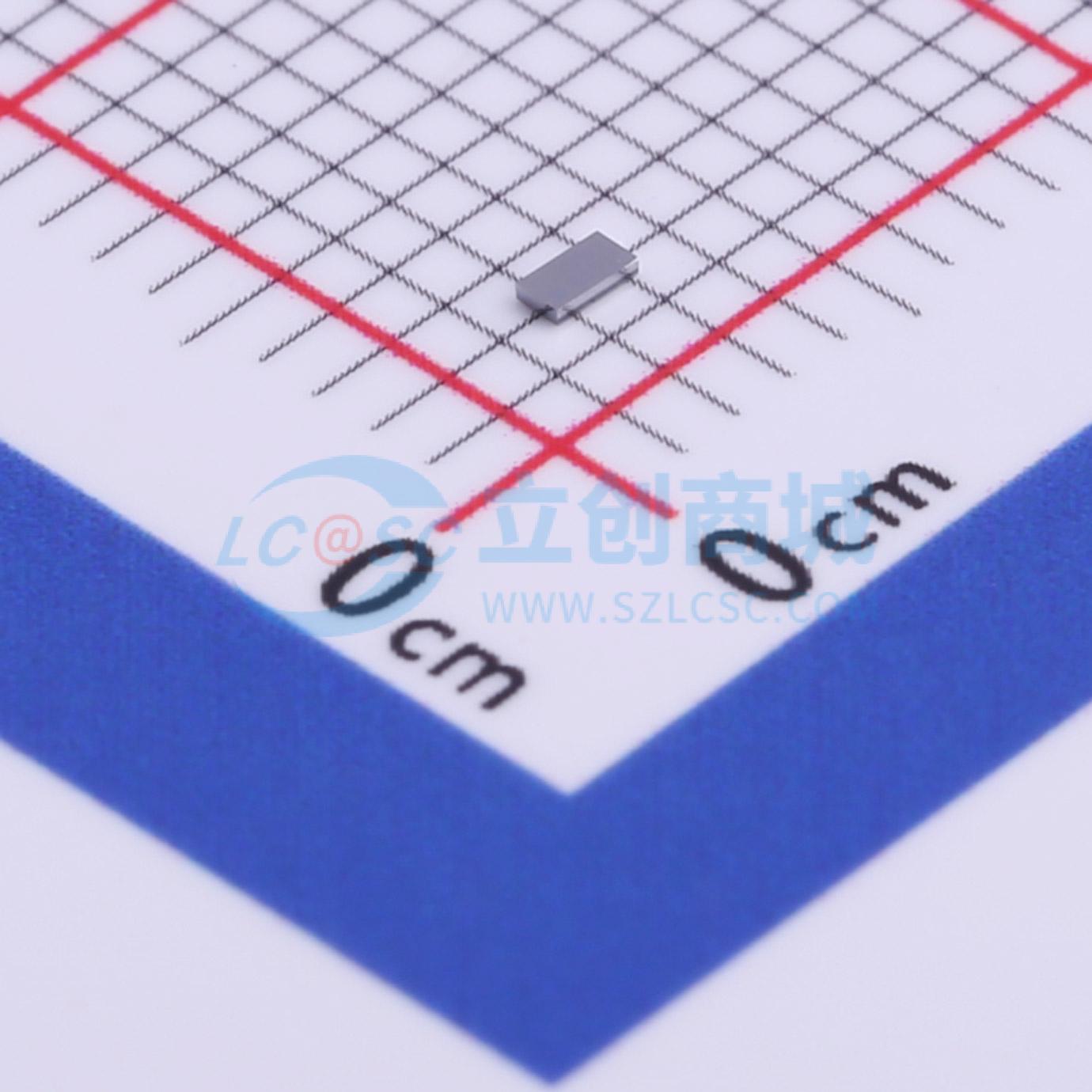

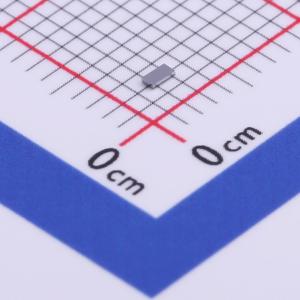

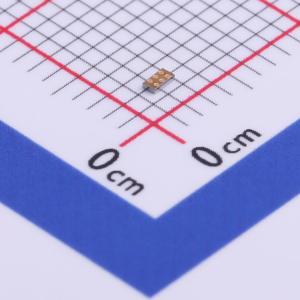

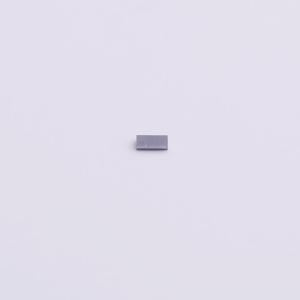

DRV201YMBR

相机自动对焦音圈电机驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DRV201 具有振铃补偿的 100mA 音圈电机透镜驱动器（适用于摄像头自动对焦）
品牌名称: TI(德州仪器)
商品型号: DRV201YMBR
商品编号: C516984
商品封装: XFBGA-6(0.8x1.5)
包装方式: 编带
商品毛重: 0.011克(g)

商品参数

商品概述

DRV201器件是一款用于相机自动对焦的先进音圈电机驱动器。它集成了用于设置VCM电流的D/A转换器。VCM电流可通过固定频率PWM控制器或线性模式驱动器进行控制。可通过I²C寄存器选择电流生成方式。DRV201器件集成了用于电流调节的检测电阻，且电流可通过I²C进行控制。在改变VCM中的电流时，先进的振铃补偿功能可对镜头振铃进行补偿。振铃补偿可显著减少自动对焦所需时间。该器件还具备VCM短路和开路保护功能。

商品特性

可配置为线性或PWM模式的VCM
电流生成
用于VCM的高效PWM电流控制
先进的振铃补偿
集成用于VCM电流控制的10位D/A转换器
VCM引脚的开路和短路检测
欠压锁定（UVLO）
热关断
VCM输出的开路和短路保护
VCM驱动器的内部电流限制
4 kV ESD-HBM
I²C接口
工作温度范围：-40℃至85℃
节距为0.4 mm的6球WCSP封装
最大管芯尺寸：0.8 mm×1.48 mm
封装高度：YFM：0.15 mm，YMB：0.3 mm

应用领域

手机自动对焦
数码相机自动对焦
光圈和曝光控制
安防摄像头
网络和PC摄像头执行器控制

	属性	参数值
	商品目录	继电器/线圈驱动芯片
	工作电压	2.5V~4.8V
	工作温度	-40℃~+85℃

	属性	参数值
	输入高电平(VIH)	1.17V~3.6V
	输入低电平(VIL)	0V~630mV
