温馨提醒：图片仅供参考，商品以实物为准

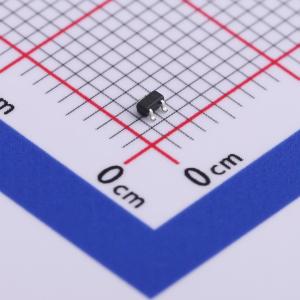

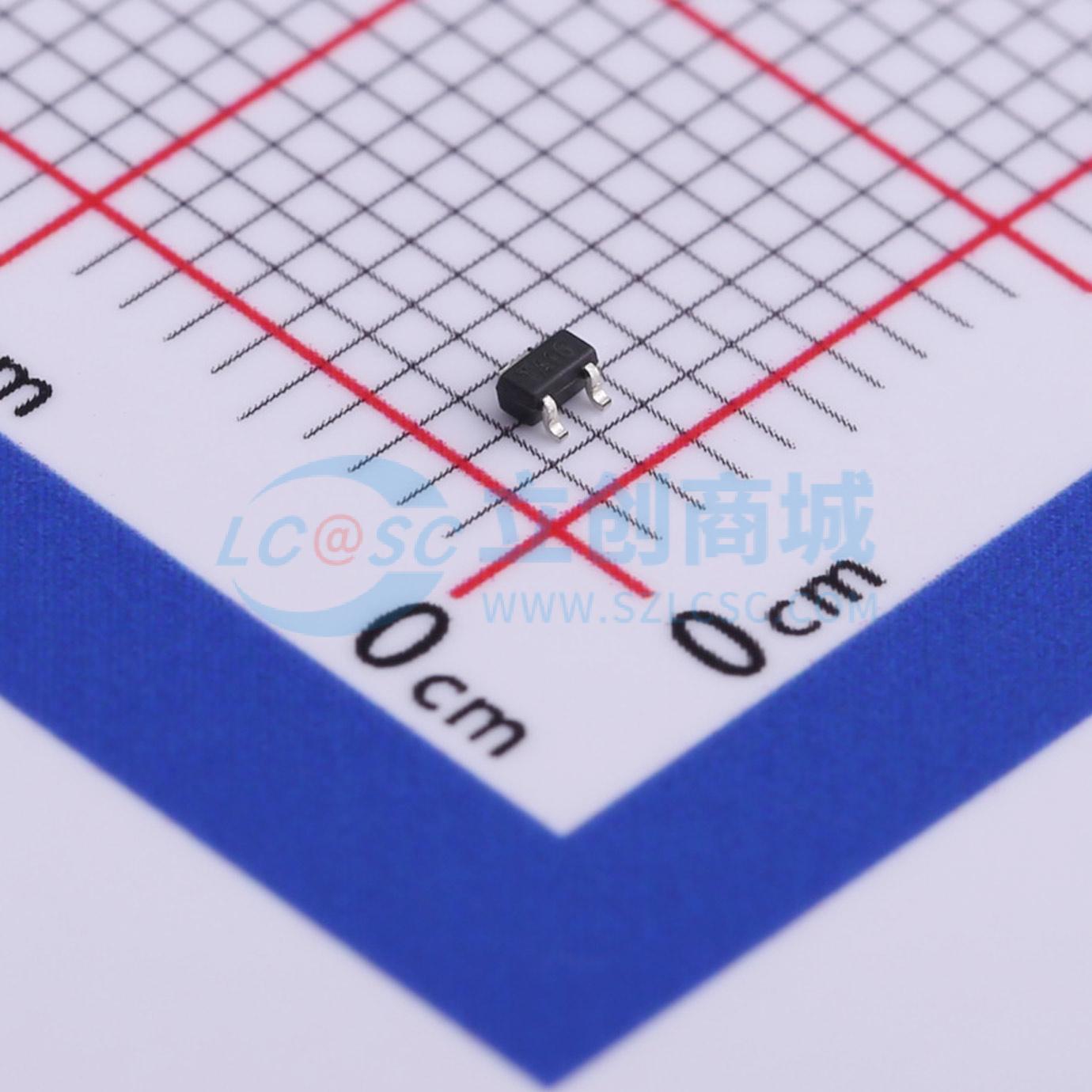

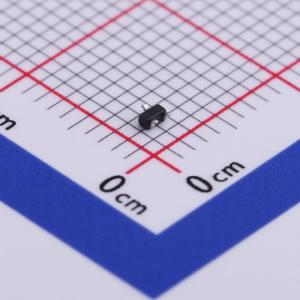

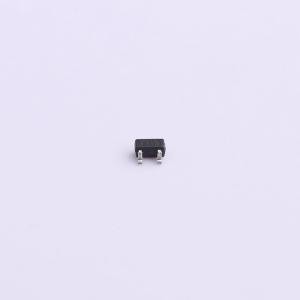

VBTA161K
1个N沟道 耐压:60V 电流:330mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 台积电流片，长电科技封装；是一款单N型场效应晶体管，采用Trench技术，适用于各种电子电路中的功率控制和开关应用。SC75-3；N—Channel沟道,60V；0.33A；RDS(ON)=1200mΩ@VGS=10V,VGS=±20V；Vth=1~2.5V；
- 品牌名称
- VBsemi(微碧半导体)
- 商品型号
- VBTA161K
- 商品编号
- C516978
- 商品封装
- SC-75-3
- 包装方式
- 编带
- 商品毛重
- 0.09克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 330mA | |
| 导通电阻(RDS(on)) | 1.2Ω@10V | |
| 耗散功率(Pd) | 350mW | |
| 阈值电压(Vgs(th)) | 2.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 400pC@4.5V | |
| 输入电容(Ciss) | 30pF | |
| 反向传输电容(Crss) | 2.5pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 6pF |
商品特性
- 符合IEC 61249-2-21定义的无卤要求
- 低导通电阻：2 Ω
- 低阈值：2 V（典型值）
- 低输入电容：25 pF
- 快速开关速度：25 ns
- 低输入和输出泄漏电流
- 沟槽功率MOSFET
- 符合RoHS指令2002/95/EC
应用领域
- 直接逻辑电平接口：TTL/CMOS
- 驱动器：继电器、螺线管、灯、锤、显示器、存储器、晶体管等
- 电池供电系统
- 固态继电器
