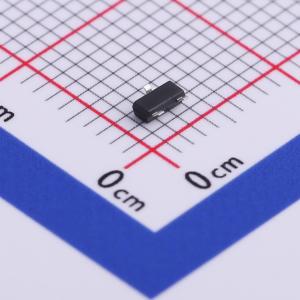

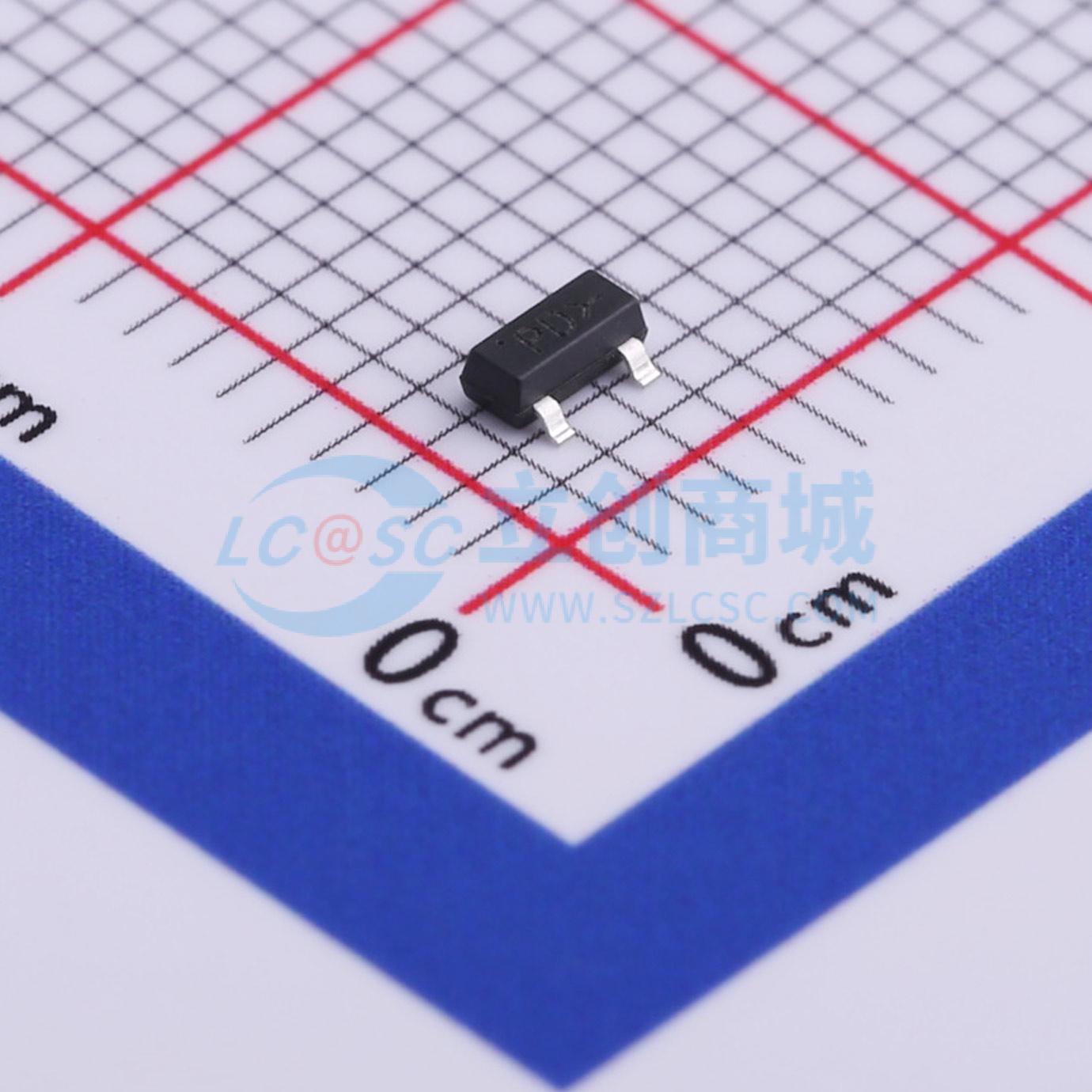

温馨提醒：图片仅供参考，商品以实物为准
VB2703K
1个P沟道 耐压:70V 电流:400mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 台积电流片，长电科技封装；是一款单路P型MOSFET，采用Trench工艺，适用于低功率开关电源、电源管理IC、便携式电子设备中的电池管理模块、传感器节点、医疗器械以及便携式医疗设备等领域。SOT23；P—Channel沟道,-70V；-0.4A；RDS(ON)=3600mΩ@VGS=10V,VGS=20V；Vth=-1~-3V；
- 品牌名称
- VBsemi(微碧半导体)
- 商品型号
- VB2703K
- 商品编号
- C516879
- 商品封装
- SOT-23(TO-236)
- 包装方式
- 编带
- 商品毛重
- 0.054克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 70V | |
| 连续漏极电流(Id) | 400mA | |
| 导通电阻(RDS(on)) | 3.6Ω@10V | |
| 耗散功率(Pd) | 420mW | |
| 阈值电压(Vgs(th)) | 2V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 1.9nC@15V | |
| 输入电容(Ciss) | 22pF | |
| 反向传输电容(Crss) | 5pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 10pF |
商品特性
- 符合 IEC 61249-2-21 定义的无卤要求
- 沟槽功率 MOSFET
- 高端开关
- 低导通电阻：3 Ω
- 低阈值：-2 V（典型值）
- 快速开关速度：20 ns（典型值）
- 低输入电容：20 pF（典型值）
- 符合 RoHS 指令 2002/95/EC
- P 沟道 MOSFET
