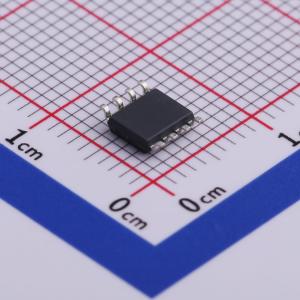

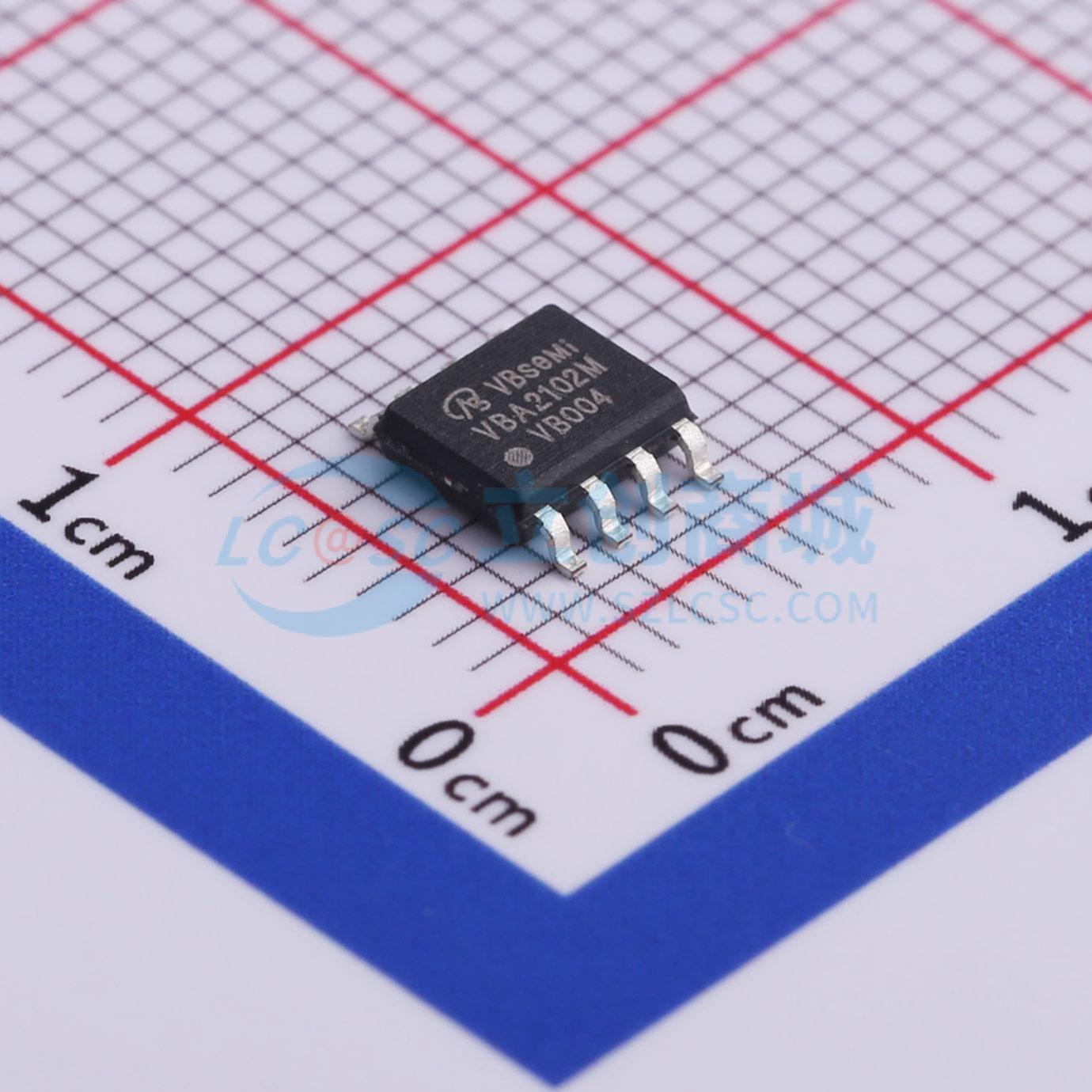

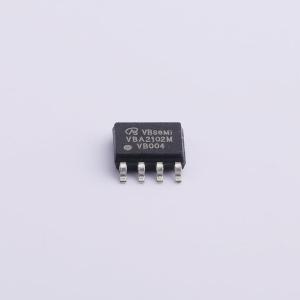

温馨提醒：图片仅供参考，商品以实物为准
VBA2102M
1个P沟道 耐压:100V 电流:2.5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 台积电流片，长电科技封装；是一款单P型场效应管，采用Trench工艺，适用于广泛的领域和模块。SOP8；P—Channel沟道,-100V；-2.5A；RDS(ON)=160mΩ@VGS=10V,VGS=20V；Vth=-1~-3V；
- 品牌名称
- VBsemi(微碧半导体)
- 商品型号
- VBA2102M
- 商品编号
- C516885
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 2.5A | |
| 导通电阻(RDS(on)) | 160mΩ@10V,2A | |
| 耗散功率(Pd) | 3.1W | |
| 阈值电压(Vgs(th)) | 3V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 23.2nC@10V | |
| 输入电容(Ciss) | 1.19nF@50V | |
| 反向传输电容(Crss) | 42pF@50V | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 61pF |
商品特性
- 沟槽功率MOSFET
- 100%进行Rg和UIS测试
应用领域
- 中间DC/DC电源中的有源钳位
- 照明应用中的H桥高端开关
