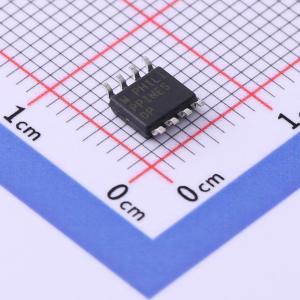

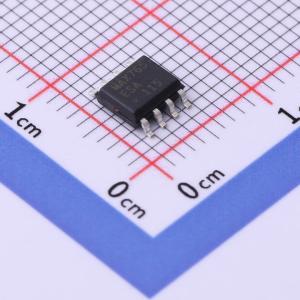

MAX765ESA+T
高效低功耗DC-DC逆变器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MAX765ESA+T是一款高效、低功耗的DC-DC逆变器,适用于宽范围负载电流,最高可提供1.5W的输出功率。采用独特的电流限制脉冲频率调制（PFM）控制方案,结合了传统PFM转换器和脉冲宽度调制（PWM）转换器的优点。输入电压范围为3V至16V,输出电压预设为-12V,也可以通过外部电阻调整为-1V至-16V。
- 商品型号
- MAX765ESA+T
- 商品编号
- C516789
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.43克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | - | |
| 工作电压 | 3V~16V | |
| 输出电压 | -16V~-1V | |
| 输出电流 | 120mA | |
| 开关频率 | 300kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 反相式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品特性
- 高效，适用于宽范围的负载电流，可提供高达1.5W的功率
- 独特的限流脉冲频率调制（PFM）控制方案，结合了传统PFM转换器和脉宽调制（PWM）转换器的优点
- 重载时高效，作为PFM设备，电源电流小于120μA（PWM设备为2mA至10mA）
- 输入电压范围为3V至16V
- 输出电压预设为 -5V（MAX764）、 -12V（MAX765）或 -15V（MAX766），也可使用两个外部电阻从 -1V至 -16V调节（双模式）
- 最大工作VIN - VOUT差分是20V
- 使用微型外部组件，高开关频率（高达300kHz），允许使用直径小于5mm的表面贴装磁性元件
- 标准47μH电感器适用于大多数应用，无需进行磁性设计
- 内部功率MOSFET，适用于最少组件数量、中低功率应用
- 250mA输出电流
- 120μA最大电源电流
- 5μA最大关断电流
- 3V至16V输入电压范围
- -5V（MAX764）、 -12V（MAX765）、 -15V（MAX766）或 -1V至 -16V可调输出
- 限流PFM控制方案
- 300kHz开关频率
- 内部P沟道功率MOSFET
应用领域
- LCD偏置发生器
- 便携式仪器
- LAN适配器
- 远程数据采集系统
- 电池供电应用
