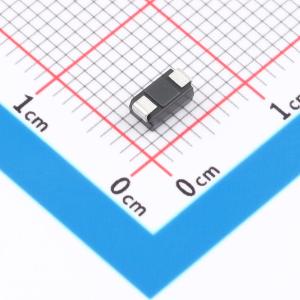

温馨提醒：图片仅供参考，商品以实物为准
SMAJ43CA YT-TD
双向 43V 5.8A@10/1000us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SMAJ43CA 是一款采用 SMA 封装的双向瞬态电压抑制二极管（TVS 管），主要用于电路的过电压保护，能有效吸收瞬时浪涌电流，保护敏感电子元件免受静电放电（ESD）、雷电冲击或其他瞬态电压干扰的损害
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- SMAJ43CA YT-TD
- 商品编号
- C50675564
- 商品封装
- SMA
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 43V | |
| 钳位电压 | 69.4V | |
| 峰值脉冲电流(Ipp) | 5.8A@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 400W@10/1000us | |
| 击穿电压 | 52.8V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | TVS |
商品特性
- 薄型封装
- 适合自动贴装
- 玻璃钝化芯片结
- 有单向和双向可选
- 采用10/1000μs波形时，峰值脉冲功率能力达400 W，重复率（占空比）：0.01%（78 V以上为300 W）
- 出色的钳位能力
- 响应时间极快
- 增量浪涌电阻低
- 符合J-STD-020标准的MSL 1级，无铅最高峰值温度为260°C
- 可提供符合AEC-Q101标准的产品
- 汽车级订购代码：基础型号为P/NHE3或P/NHM3
应用领域
- 用于保护敏感电子设备，防止因感性负载开关和雷击在IC、MOSFET、消费、计算机、工业、汽车和电信领域传感器单元的信号线上产生的电压瞬变。
