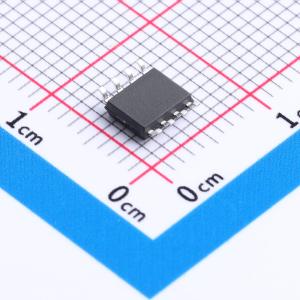

温馨提醒：图片仅供参考，商品以实物为准
LM2675MX-ADJ-TD
降压型 1A 6V~40V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 一款采用 LMDMOS 工艺打造的单片集成式 DC-DC 转换器芯片，属于降压型（buck）开关稳压器
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- LM2675MX-ADJ-TD
- 商品编号
- C50675584
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1355克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 6V~40V | |
| 输出电压 | 1.23V~37V | |
| 输出电流 | 1A | |
| 开关频率 | 300kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 5mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 逐波限流；过流保护 |
商品概述
LM2675系列稳压器是单片集成型DC-DC转换器电路，提供降压开关稳压器的全部功能，能够驱动1A负载电流，并具备优异的线性与负载调整率。该系列器件提供3.3V、5V、12V固定输出电压及可调节版本。其设计仅需极少外部元件，使用简便，并集成了内部频率补偿和固定频率振荡器。开关频率为300kHz，允许使用尺寸更小的滤波器元件，且市面上有与之配套的标准电感器可供选择，简化了开关电源设计。其他特性包括：在规定的输入电压和输出负载条件下，输出电压精度保证为±4%，振荡器频率精度为±15%。具备外部关断功能，关断时典型待机电流为50μA。输出开关提供逐周期电流限制和热关断保护功能。该器件采用SOP8封装。
商品特性
- 提供3.3V、5V、12V固定输出电压及可调节输出版本
- 高效率
- 宽输入电压范围，最高可达40V
- 额定1A输出负载电流
- 仅需4个外部元件
- 300kHz固定频率内部振荡器
- 支持TTL电平关断功能，具备低功耗待机模式
- 可使用现有的标准电感器
- 具备热关断和电流限制保护
- 可调节输出电压范围为1.23V至37V，在线路和负载条件下最大输出电压容差为±4%
应用领域
- 降压稳压器
- 前置稳压器
- 片上开关稳压器
- 正极/负极转换器（Buck-Boost）
