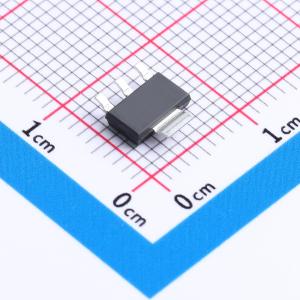

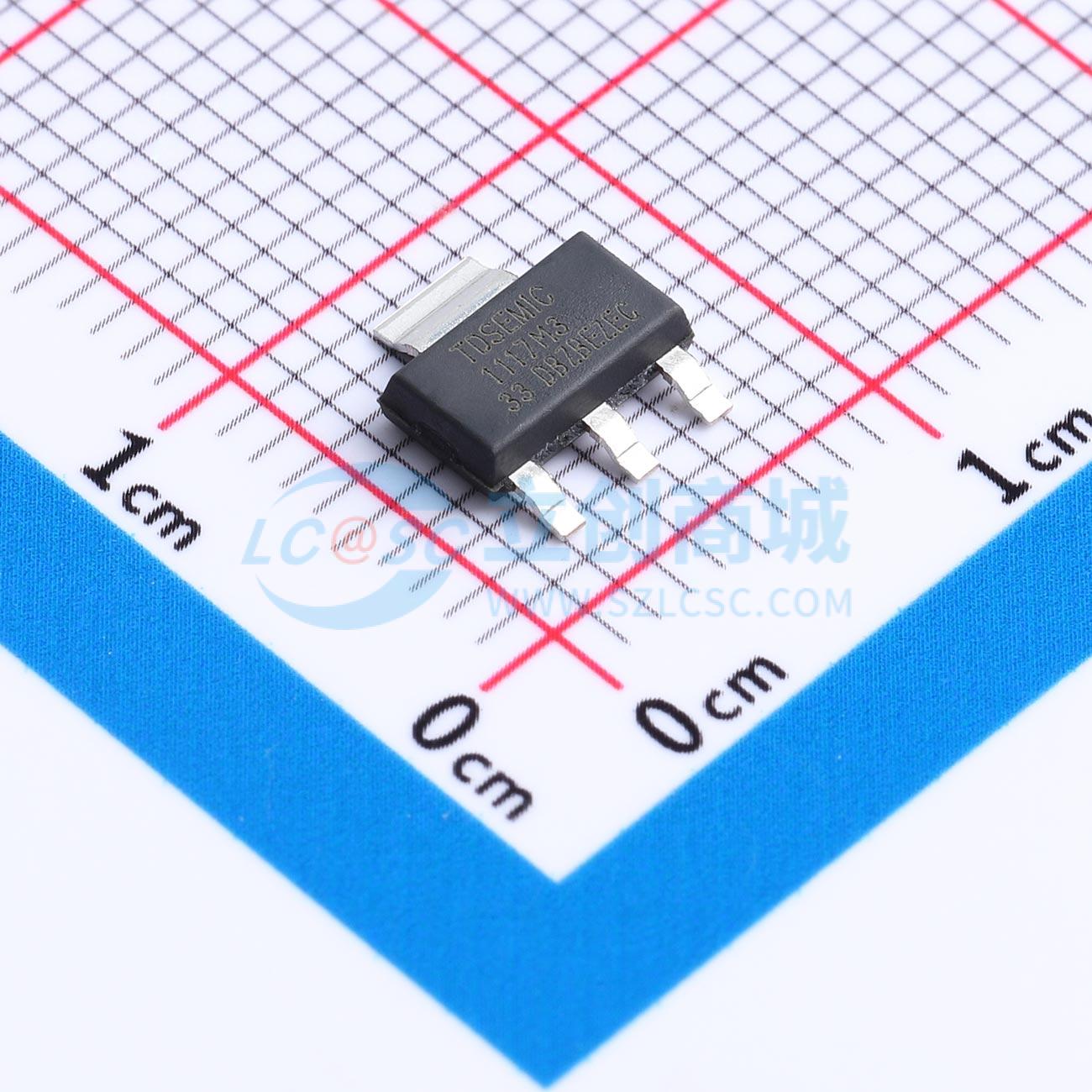

LM1117IMP-3.3-TD
3.3V 1A 18V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 一款低压差线性稳压器（LDO），专为提供稳定的 3.3V 输出电压设计
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- LM1117IMP-3.3-TD
- 商品编号
- C50675572
- 商品封装
- SOT-223
- 包装方式
- 编带
- 商品毛重
- 0.1462克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 18V | |
| 输出电压 | 3.3V | |
| 输出电流 | 1A | |
| 电源纹波抑制比(PSRR) | - | |
| 压差 | 1.1V@(1A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 4mA | |
| 噪声 | - | |
| 功能特性 | 过流保护；热关断 | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
LM1117IMP系列是一款低压差线性稳压器，其输出电流能力为1.0A。该系列包含固定输出电压和可调输出电压版本，输出电压精度为±1.5%。为确保芯片和系统的稳定性，该系列内置了热保护和电流限制保护功能，并采用修正技术将输出电压精度控制在±1.5%范围内。该产品采用SOT223、TO252-2、TO220-3、TO263-3、SOT89-3等封装形式。
商品特性
- 可调型输出电压可在1.25V至13.8V范围内调节，仅需两个外接电阻
- 固定电压型输出包括1.2V、1.5V、1.8V、2.5V、2.85V、3.3V和5.0V
- 输出电流能力为1.0A
- 输出电压精度为±1.5%
- 最高工作电压达15V
- 电压线性度小于0.2%，负载调整率小于0.4%
应用领域
- 计算机主板和显卡电源管理
- LCD显示器和液晶电视
- DVD解码板
- ADSL调制解调器
- 开关电源后级稳压器
