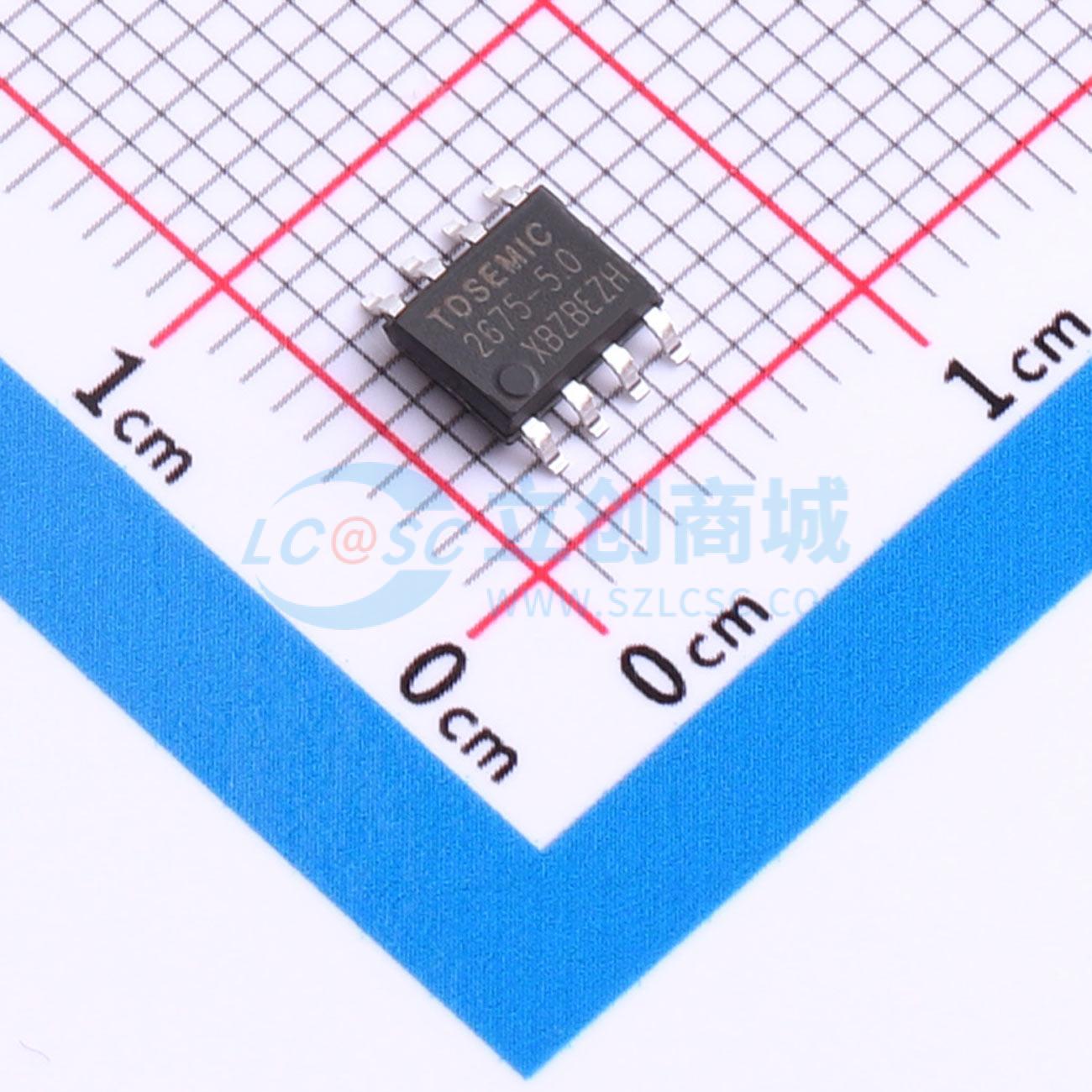

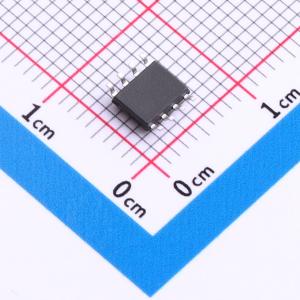

温馨提醒：图片仅供参考，商品以实物为准
LM2675MX-5.0-TD
降压型 1A 6V~40V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 一款采用 LMDMOS 工艺打造的单片集成式 DC-DC 转换器芯片，属于降压型（buck）开关稳压器
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- LM2675MX-5.0-TD
- 商品编号
- C50675583
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1355克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 6V~40V | |
| 输出电压 | 5V | |
| 输出电流 | 1A | |
| 开关频率 | 300kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 5mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 | |
| 功能特性 | 逐波限流；过流保护 |
商品概述
该系列稳压器是单片集成型DC-DC转换器电路，提供降压开关稳压器的全部有效功能，能够驱动1A负载电流，并具有优异的线性调整率和负载调整率。这些器件可提供3.3V、5V、12V固定输出电压和可调节输出电压版本。这类器件不仅需要很少的外部元件，而且使用简单，还具有内部频率补偿和固定频率振荡器。开关频率为300kHz，因此采用的滤波器元件可比更低频率的开关稳压器所需的元件尺寸更小。多家制造商都提供标准电感器，这大大简化了开关电源的设计。在规定的输入电压和输出负载条件下，输出电压保证精度为±4%，振荡器频率精度为±15%。还具有外部关断功能，关断时典型待机电流为50uA。输出开关具备逐周期电流限制功能以及热关断功能，可在故障条件下提供全面保护。采用SOP8的封装形式封装。
商品特性
- 3.3V、5V、12V和可调节输出版本
- 高效率
- 宽输入电压范围，最高可达40V
- 额定1A输出负载电流
- 只需要4个外部元件
- 300kHz固定频率内部振荡器
- TTL关断功能、低功耗待机模式
- 使用现有的标准电感器
- 热关断和电流限制保护
- 1.23V至37V可调节输出电压范围，在线路和负载条件下具有±4%的最大输出电压容差
应用领域
- 简单高效的降压稳压器
- 适用于线性稳压器的高效前置稳压器
- 片上开关稳压器
- 正极/负极转换器
