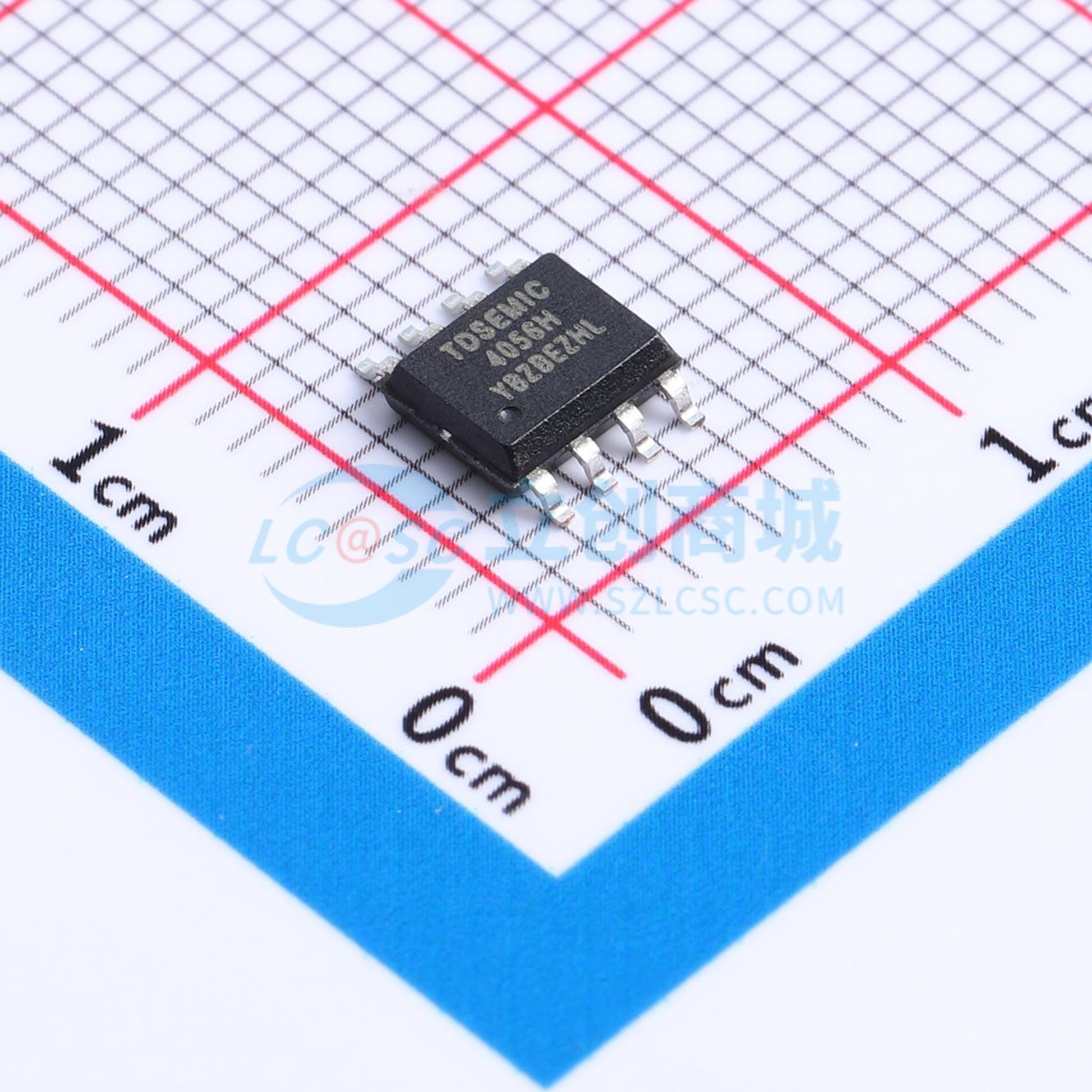

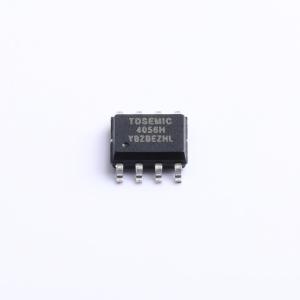

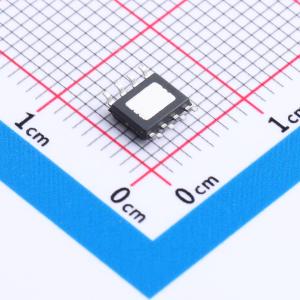

温馨提醒：图片仅供参考，商品以实物为准
TD4056H
电池管理
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 极限耐压33V 最大充电电流1.2A 可以适合 USB 电源和适配器电源工作。 由于采用了内部 PMOSFET 架构， 加上
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- TD4056H
- 商品编号
- C50675579
- 商品封装
- SOP-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.1116克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4.5V~5.5V | |
| 最大充电电流 | 1.2A | |
| 充电饱和电压 | 4.2V | |
| 放电截止电压 | - | |
| 电池类型 | 锂电池 | |
| 电池节数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+105℃ | |
| 电池温度检测 | 支持 | |
| 0V电池充电 | 支持 | |
| 静态电流(Iq) | 1uA | |
| 均衡电流 | - | |
| 接口类型 | - | |
| 功能特性 | 恒压充电；恒流充电；自动再充电；充电终止；软启动；可编程充电电流；过压保护；欠压锁定；涓流充电 |
商品概述
该芯片是一款输入极限耐压33V，最大充电电流1.2A的线性锂电池充电芯片，采用涓流/恒流/恒压充电方式。充电电压设定为4.2V或者4.35V，充电电流可通过外部电阻设定。当电池电压达到4.2V或者4.35V后，充电电流降至设定值的C/5或者C/10时，芯片停止充电并进入待机模式。当去除电源后，芯片自动进入低功耗待机状态。该芯片适合USB电源和适配器电源工作。由于采用了内部PMOSFET架构和防倒充电路，因此不需要外部检测电阻器和隔离二极管。
商品特性
- 建议工作电压：4.5V~5.5V
- 最高输入极限耐压电压：33V
- 支持热插拔28V（输入端接RC吸收）
- 过压保护电压OVP：6.8V（典型值）
- 高达1.2A可编程充电电流
- 精度达±1%的4.20V或者4.35V预设充电电压
- 无需外接MOSFET、检测电阻以及隔离二极管
- 恒定电流/恒定电压操作
- 充电状态、充电终止、无电池和故障状态显示
- 待机模式静态电流为1.0μA（典型值）
- 可激活OV电池充电
- BAT端电池正负极防反接保护
- 2.9V涓充；C/5或C/10充电终止
- 自动再充电（复充）
- 软启动限制浪涌电流
- 结温130℃后开始调节充电电流，155℃关闭充电
- 工作温度范围-40℃至105℃
- 封装形式：ESOP8、DFN8（3×3）、DFN8（2×2）、PDFN8（3×3）、SOT23-5、SOT23-6
应用领域
- 颈膜枪
- 电子烟
- 蓝牙耳机
- GPS
- 穿戴设备
