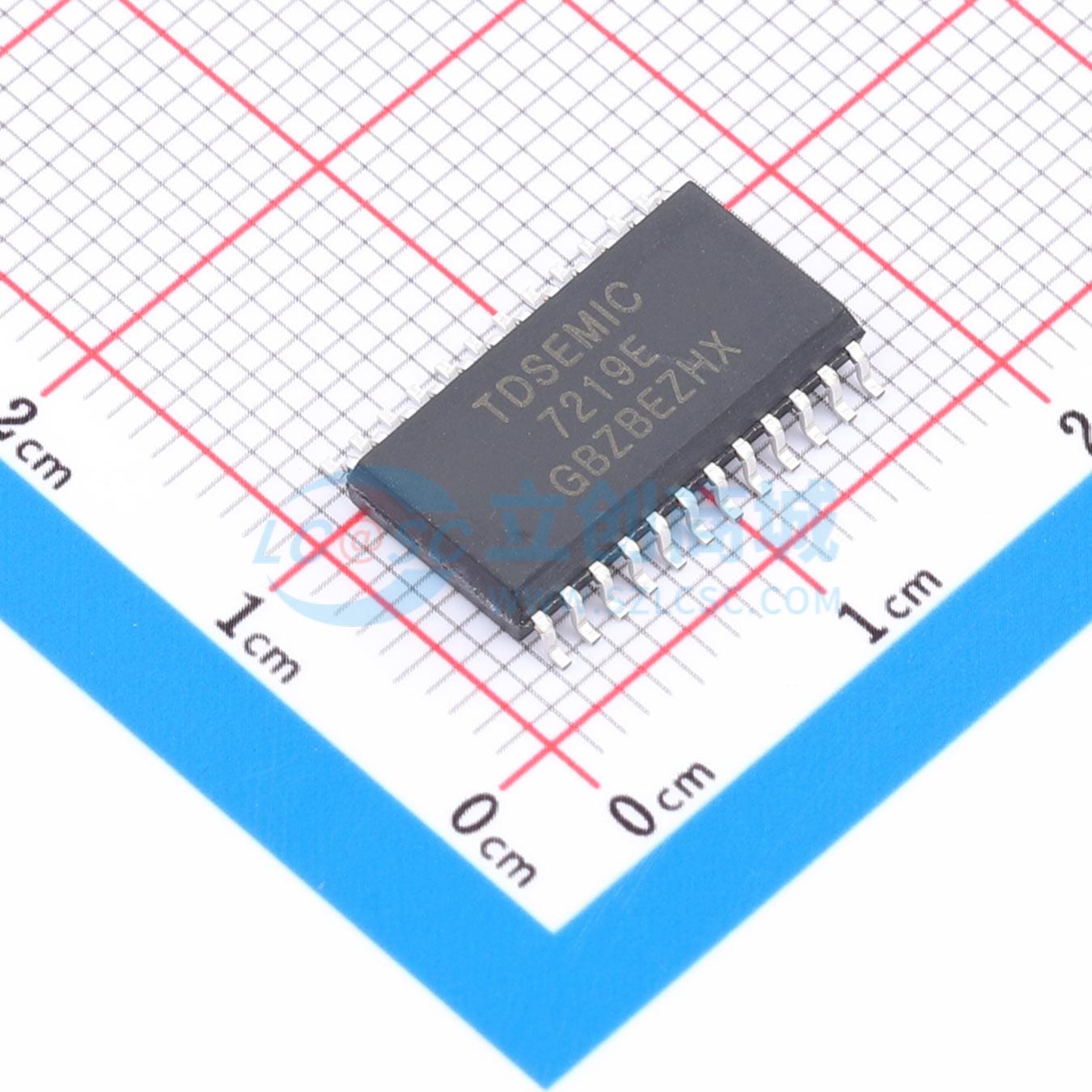

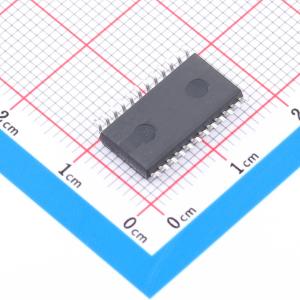

MAX7219EWG-TD
紧凑型串行输入/输出共阴极显示驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 一款高性能 8 位共阴极 LED 显示驱动器芯片
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- MAX7219EWG-TD
- 商品编号
- C50675566
- 商品封装
- SOIC-24
- 包装方式
- 编带
- 商品毛重
- 0.992克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数码管驱动 | |
| 配置 | 8段x8位 | |
| 接口类型 | 4线串行接口 | |
| 工作电压 | 4V~5.5V | |
| 时钟频率(fc) | 10MHz | |
| 静态电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 位驱动电流 | 320mA | |
| 段驱动电流 | 30mA | |
| 功能特性 | 上电显示消隐；可级联功能；PWM调光；内置显示RAM；BCD输入锁存功能；灯测试功能 | |
| 工作温度 | -40℃~+85℃ | |
| 耗散功率(Pd) | - |
商品概述
MAX7219/MAX7221是紧凑型串行输入/输出共阴极显示驱动器，用于将微处理器连接至最多8位的7段数码LED显示器、条形图显示器或64个独立LED。芯片上集成了BCD码-B解码器、多路复用扫描电路、段驱动器和位驱动器，以及一个用于存储每位数字的8×8静态RAM。仅需一个外部电阻即可为所有LED设置段电流。MAX7221兼容SPI™、QSPI™和Microwire™接口，并具有压摆率受限的段驱动器以降低电磁干扰。便捷的4线串行接口可连接所有常见的微处理器。可以单独寻址和更新各个数字位，而无需重写整个显示内容。MAX7219/MAX7221还允许用户为每个数字位选择B码解码或无解码模式。器件包含150μA低功耗关断模式、模拟和数字亮度控制、允许用户显示1至8位数字的扫描限制寄存器，以及一个可强制点亮所有LED的测试模式。
商品特性
- 10MHz串行接口
- 独立的LED段控制
- 解码/无解码数字位选择
- 150μA低功耗关断（数据保持）
- 数字和模拟亮度控制
- 上电时显示消隐
- 驱动共阴极LED显示器
- 压摆率受限的段驱动器以降低电磁干扰（MAX7221）
- SPI、QSPI、MICROWIRE串行接口（MAX7221）
应用领域
- 条形图显示器
- 工业控制器
- 面板仪表
- LED矩阵显示器
