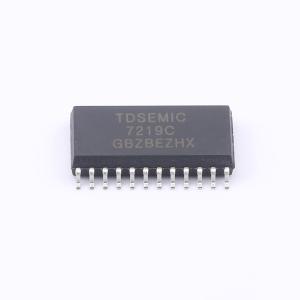

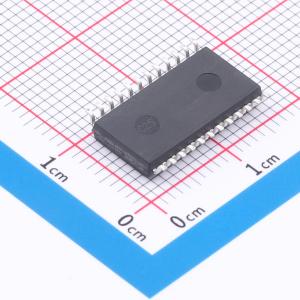

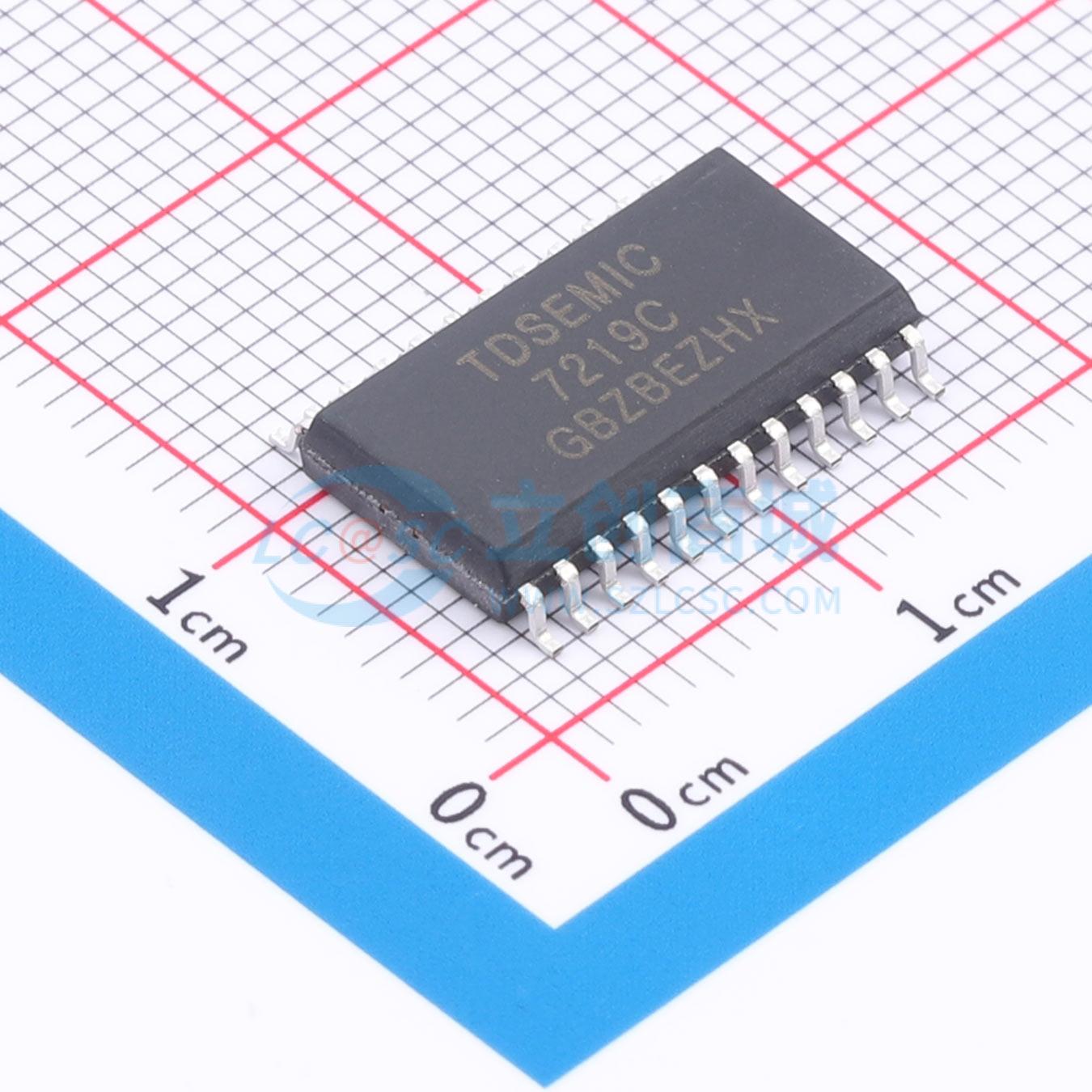

MAX7219CWG-TD

紧凑串行输入输出共阴极显示驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 一款高性能 8 位共阴极 LED 显示驱动器芯片
品牌名称: TDSEMIC(拓电半导体)
商品型号: MAX7219CWG-TD
商品编号: C50675565
商品封装: SOIC-24
包装方式: 编带
商品毛重: 1克(g)

商品参数

	属性	参数值
	位驱动电流	320mA
	段驱动电流	30mA
	功能特性	上电显示消隐；可级联功能；PWM调光；BCD输入锁存功能；内置显示RAM；灯测试功能
	工作温度	-40℃~+85℃
	耗散功率(Pd)	-

商品概述

MAX7219/MAX7221是紧凑型串行输入/输出共阴极显示驱动器，用于连接微处理器与最多8位的7段数码管LED显示器、条形图显示器或64个独立的LED。芯片内置BCD码-B译码器、多路扫描电路、段驱动器和位驱动器，以及一个存储每位数据的8×8静态RAM。仅需一个外部电阻即可设置所有LED的段电流。MAX7221兼容SPI、QSPI和MICROWIRE接口，并具有限摆率段驱动器以降低电磁干扰。便捷的4线串行接口可连接所有常见的微处理器。可对单个数字位进行寻址和更新，而无需重写整个显示内容。MAX7219/MAX7221还允许用户为每个数字位选择BCD译码或不译码模式。器件包含150μA低功耗关断模式、模拟和数字亮度控制、允许用户显示1至8位数字的扫描限制寄存器，以及可强制点亮所有LED的测试模式。

商品特性

10MHz串行接口
独立的LED段控制
数字位译码/不译码选择
150μA低功耗关断（数据保持）
数字和模拟亮度控制
上电时显示消隐
驱动共阴极LED显示器
限摆率段驱动器以降低电磁干扰（MAX7221）
SPI、QSPI、MICROWIRE串行接口（MAX7221）

应用领域

条形图显示器
工业控制器
面板仪表
LED矩阵显示器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	数码管驱动
	配置	8段x8位
	接口类型	4线串行接口
	工作电压	4V~5.5V
	时钟频率(fc)	10MHz
	静态电流	-
