温馨提醒：图片仅供参考，商品以实物为准

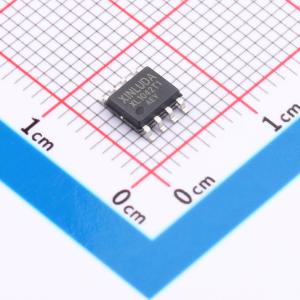

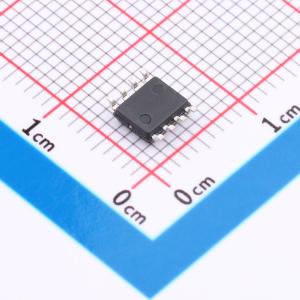

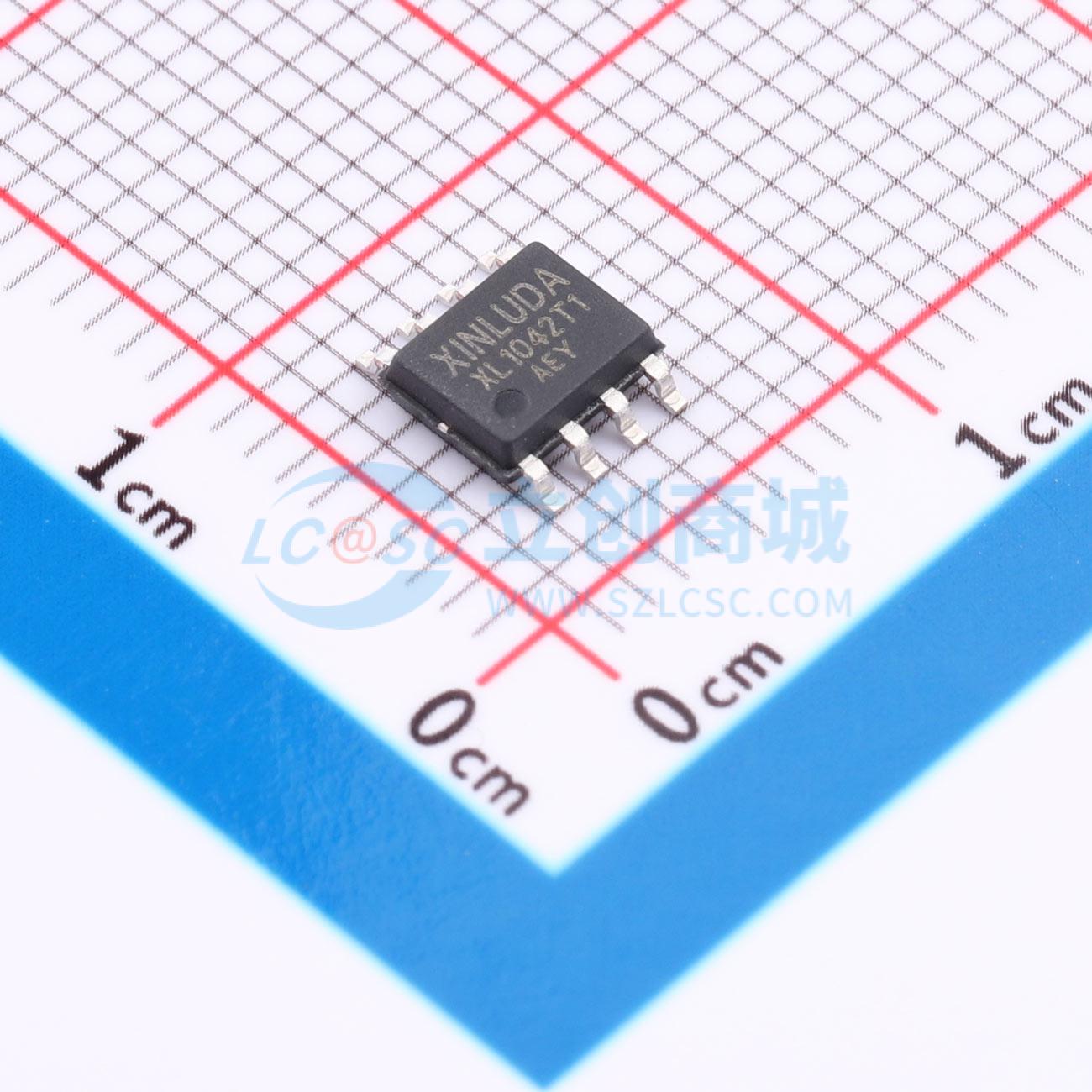

XLA1042T/1
高速CAN收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- XLA1042T/1 适用于12V和24V系统的高速CAN收发器，支持高达5Mbps的数据速率。
- 品牌名称
- XINLUDA(信路达)
- 商品型号
- XLA1042T/1
- 商品编号
- C50675546
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.24896克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | CAN收发器 | |
| 类型 | CAN收发器 | |
| 数据速率 | 5Mbps | |
| 工作电压 | 4.5V~5.5V | |
| 工作电流 | 70mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 通道数 | 1 | |
| 静态电流 | 10uA | |
| 功能特性 | 唤醒功能；欠压保护；热关断保护；ESD保护；TXD占优超时；低功耗模式 |
商品概述
XLA1042高速CAN收发器在控制器局域网协议控制器与物理双线CAN总线之间提供接口。该收发器专为汽车行业的高速CAN应用而设计，为CAN协议控制器提供差分发送和接收能力。XLA1042属于第三代高速CAN收发器，已实现显著改进。它提供增强的电磁兼容性和静电放电性能，并具备以下特点：当电源电压关闭时，对CAN总线呈现理想的无源行为；具有总线唤醒能力的极低电流待机模式；带有VIO引脚的型号可直接与电源电压为3.3 V~5 V的微控制器连接。XLA1042实现了ISO 11898-2:2016以及SAE J2284-1至SAE J2284-5中定义的CAN物理层。此实现支持在CAN FD快速阶段以高达5 Mbit/s的数据速率进行可靠通信。
商品特性
- 完全符合ISO 11898-2:2016和SAE J2284-1至SAE J2284-5标准
- 确保在CAN FD快速阶段数据速率高达5 Mbit/s时的时序
- 适用于12 V和24 V系统
- 根据建议的EMC标准IEC 62228-3和SAE J2962-2，具有低电磁辐射和高电磁抗扰度
- 带有VIO引脚的型号允许直接与3.3 V~5 V微控制器连接
- XLA1042上的SPLIT电压输出用于稳定隐性总线电平
- 深绿色产品
- 具有主机和总线唤醒能力的极低电流待机模式
- 在所有电源条件下功能行为均可预测
- 当电源电压低于关断欠压阈值时，收发器与总线断开
- 发送数据主导超时功能
- 待机模式下的总线主导超时功能
- 对VCC和VIO引脚进行欠压检测
- 总线引脚具备高ESD处理能力
- CAN引脚具备高电压耐受能力
- 总线引脚在汽车环境中受到瞬态保护
- 具备热保护
