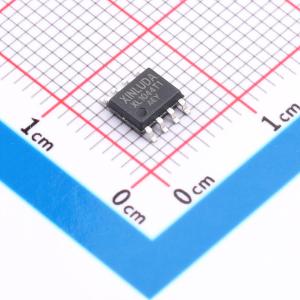

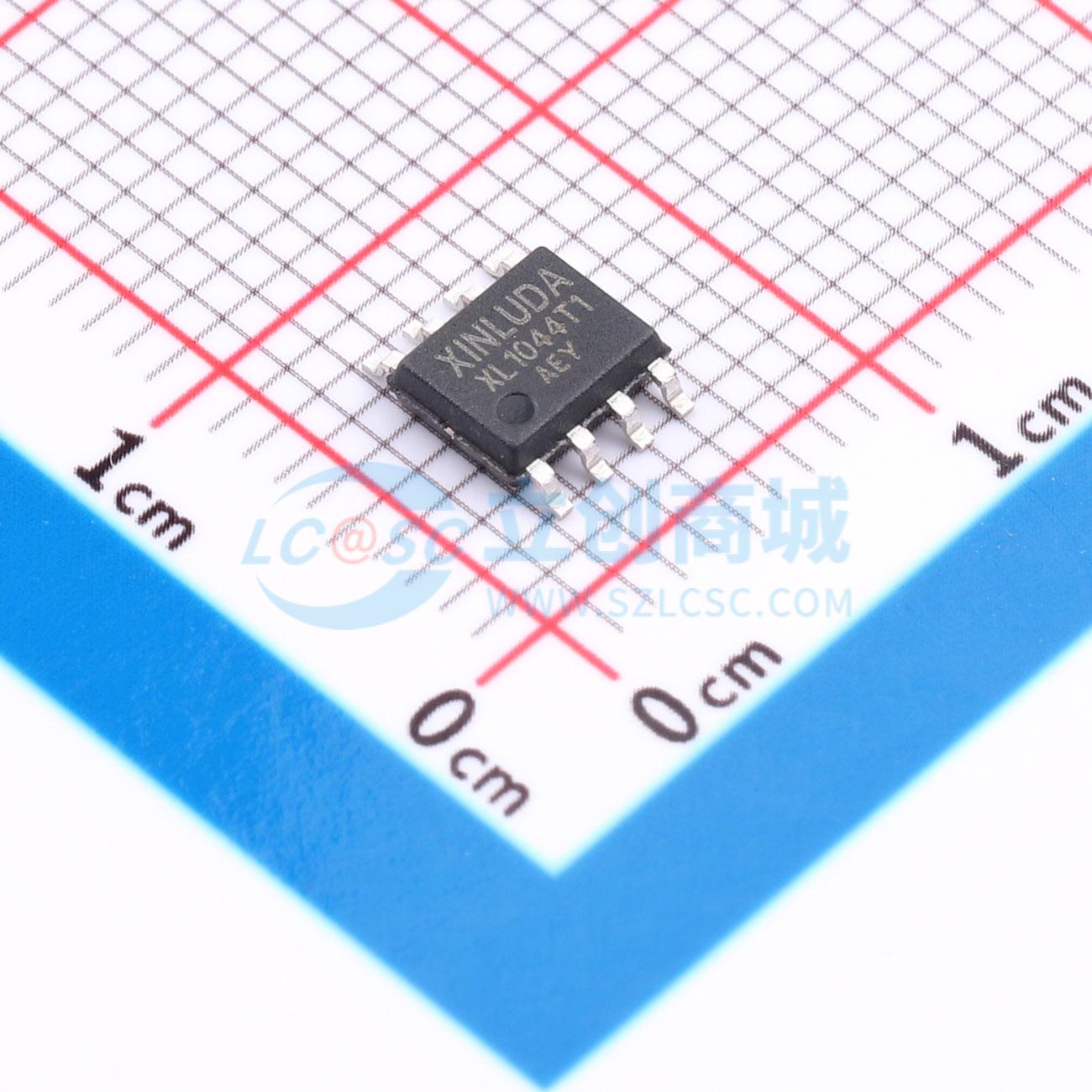

XLA1044T/1
高速CAN收发器，具备待机模式
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- XLA1044T/1 CAN收发器、数据速率 : 5Mbps、工作电压 : 4.75V~5.25V、工作电流 : 60mA
- 品牌名称
- XINLUDA(信路达)
- 商品型号
- XLA1044T/1
- 商品编号
- C50675547
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.217623克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | CAN收发器 | |
| 类型 | CAN收发器 | |
| 数据速率 | 1Mbps | |
| 工作电压 | 4.5V~5.5V | |
| 工作电流 | 60mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 通道数 | - | |
| 静态电流 | 10uA | |
| 功能特性 | 唤醒功能；欠压保护；热关断保护；ESD保护；TXD占优超时；局部唤醒；低功耗模式 |
商品概述
XLA1044 是高速 CAN 收发器系列产品的一部分。它在控制器局域网协议控制器与物理双线 CAN 总线之间提供接口。该收发器专为汽车工业中的高速 CAN 应用而设计，为 CAN 协议控制器提供差分发送和接收能力。XLA1044 提供了一套针对 12 V 汽车应用优化的功能集，并实现了显著的改进和出色的电磁兼容性能。此外，XLA1044 还具有以下特点：当电源电压关闭时，对 CAN 总线呈现理想的无源行为；具有总线唤醒能力的极低电流待机模式；即使不使用共模扼流圈也能实现出色的 EMC 性能；带有 VIO 引脚的型号可直接与电源电压为 3.3 V 至 5 V 的微控制器接口。这些特性使得 XLA1044 成为所有类型高速 CAN 节点的绝佳选择，尤其适用于需要通过 CAN 总线唤醒且要求低功耗模式的节点。XLA1044 实现了 ISO 11898-2:2016 以及 SAE J2284-1 至 SAE J2284-5 中定义的 CAN 物理层。XLA1044T 型号支持高达 1 Mbit/s 的数据速率。其他型号还规定了定义环路延迟对称性的附加时序参数。此实现支持在 CAN FD 快速阶段以高达 5 Mbit/s 的数据速率进行可靠通信。
商品特性
- 完全符合 ISO 11898-2:2016、SAE J2284-1 至 SAE J2284-5 以及 SAE J1939-14 标准
- 具有本地和总线唤醒能力的极低电流待机模式
- 针对 12 V 汽车系统使用进行了优化
- 低电磁辐射和高电磁抗扰度，符合拟议的 EMC 标准 IEC 62228-3 和 SAE J2962-2
- 深绿色产品
- 带有 VIO 引脚的型号允许直接与 3.3 V 至 5 V 微控制器接口。不带 VIO 引脚的型号，在微控制器 I/O 口耐压为 5 V 的条件下，可与采用 3.3 V 和 5 V 电源的微控制器接口
- 在所有电源条件下功能行为均可预测
- 当电源电压低于关断欠压阈值时，收发器与总线断开
- 发送数据显性超时功能
- TXD 和 STB 输入引脚的内部偏置
- 具有主机和总线唤醒能力的极低电流待机模式
- 带 VIO 引脚的型号：CAN 唤醒接收器由 VIO 供电，允许关闭 VCC
- 总线引脚具有高 ESD 处理能力
- 总线引脚针对汽车环境中的瞬态干扰受到保护
- 对 VCC 和 VIO 引脚具有欠压检测功能
- 具有热保护
