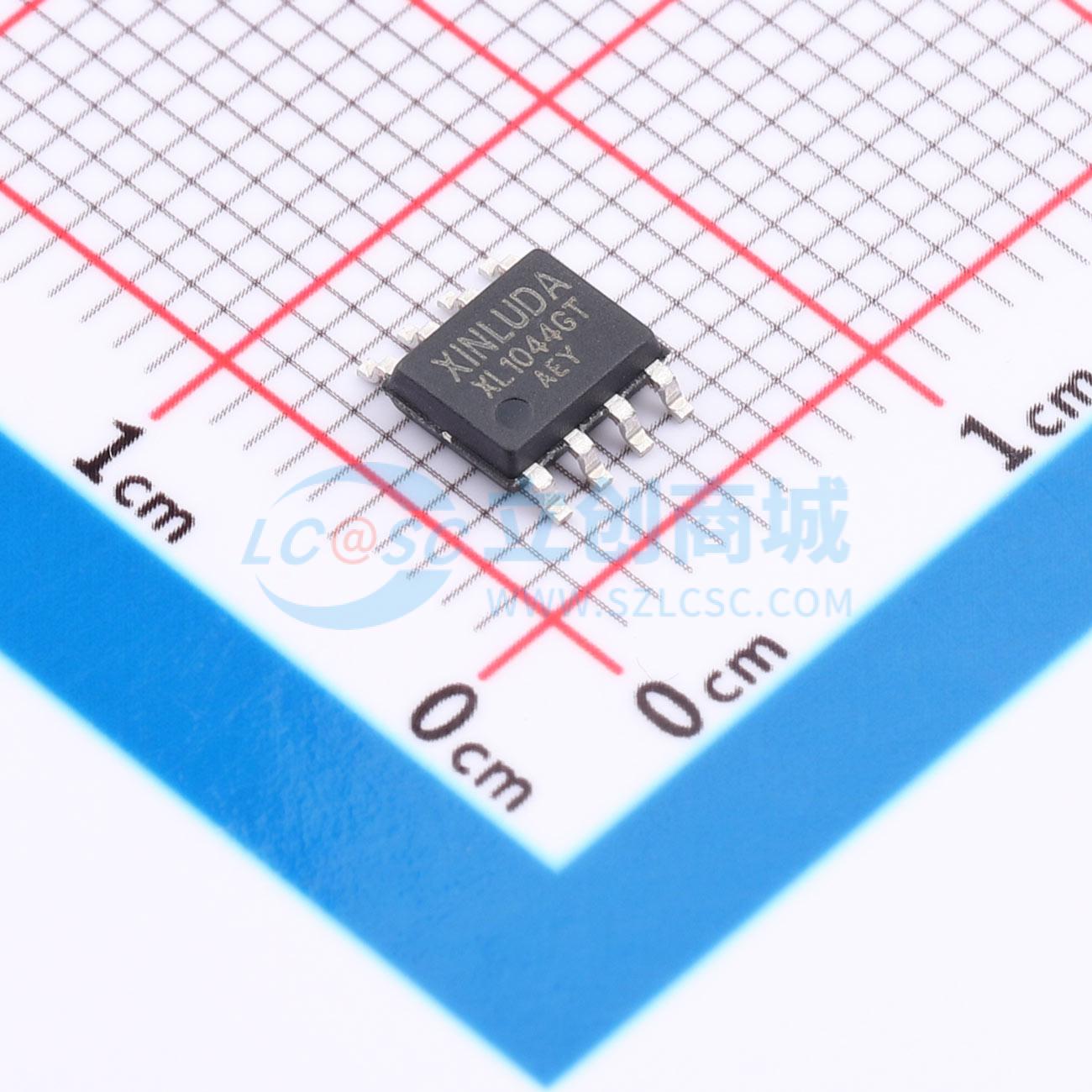

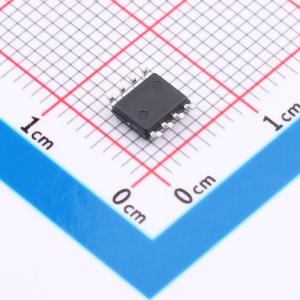

XLA1044GT
高速CAN收发器，具备待机模式
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- XLA1044GT CAN收发器、数据速率 : 5Mbps、工作电压 : 4.5V~5.5V、工作电流 : 60mA
- 品牌名称
- XINLUDA(信路达)
- 商品型号
- XLA1044GT
- 商品编号
- C50675548
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.21511克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | CAN收发器 | |
| 类型 | CAN-FD收发器 | |
| 数据速率 | 1Mbps | |
| 工作电压 | 4.5V~5.5V | |
| 工作电流 | 60mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 通道数 | 1 | |
| 静态电流 | 10uA | |
| 功能特性 | 唤醒功能；欠压保护；热关断保护；ESD保护；TXD占优超时；局部唤醒；低功耗模式 |
商品概述
XLA1044 是高速控制器局域网收发器系列产品的一员。它在控制器局域网协议控制器与物理双线控制器局域网总线之间提供接口。该收发器专为汽车行业的高速控制器局域网应用而设计，为控制器局域网协议控制器提供差分发送和接收能力。XLA1044 提供了一套针对 12 V 汽车应用优化的功能集，进行了显著改进，并具备出色的电磁兼容性能。此外，XLA1044 还具有以下特点：当电源电压关闭时，对控制器局域网总线呈现理想的被动行为；具有总线唤醒能力的极低电流待机模式；即使没有共模扼流圈也能实现出色的电磁兼容性能；带有 VIO 引脚的型号可直接与电源电压为 3.3 V ~ 5 V 的微控制器连接。这些特性使得 XLA1044 成为所有类型高速控制器局域网节点的绝佳选择，尤其适用于需要通过控制器局域网总线唤醒的低功耗模式节点。XLA1044 实现了符合 ISO 11898-2:2016 和 SAE J2284-1 至 SAE J2284-5 标准定义的控制器局域网物理层。XLA1044T 型号支持高达 1 Mbit/s 的数据速率。其他型号还规定了定义环路延迟对称性的附加时序参数。此实现支持在控制器局域网灵活数据速率的快速阶段进行可靠通信，数据速率高达 5 Mbit/s。
商品特性
- 完全符合 ISO 11898-2:2016、SAE J2284-1 至 SAE J2284-5 以及 SAE J1939-14 标准
- 具有本地和总线唤醒能力的极低电流待机模式
- 针对 12 V 汽车系统使用进行了优化
- 低电磁辐射和高电磁抗扰度，符合拟议的电磁兼容标准 IEC 62228-3 和 SAE J2962-2
- 深绿色产品（无卤素且符合有害物质限制指令）
- 带有 VIO 引脚的型号允许直接与 3.3 V ~ 5 V 微控制器连接。不带 VIO 引脚的型号可与 3.3 V 和 5 V 供电的微控制器连接，前提是微控制器的输入/输出端口能耐受 5 V 电压
- 在所有供电条件下功能行为均可预测
- 当电源电压低于关断欠压阈值时，收发器与总线断开连接（高阻态）
- 发送数据主导超时功能
- 发送数据和待机输入引脚内部偏置
- 具有主机和总线唤醒能力的极低电流待机模式
- 带有 VIO 引脚的型号：控制器局域网唤醒接收器由 VIO 供电，允许 VCC 关闭
- 总线引脚具备高静电放电处理能力（8 kV IEC 和人体模型）
- 总线引脚在汽车环境中可防止瞬态电压冲击
- 在 VCC 和 VIO 引脚上具有欠压检测功能
- 具备热保护
