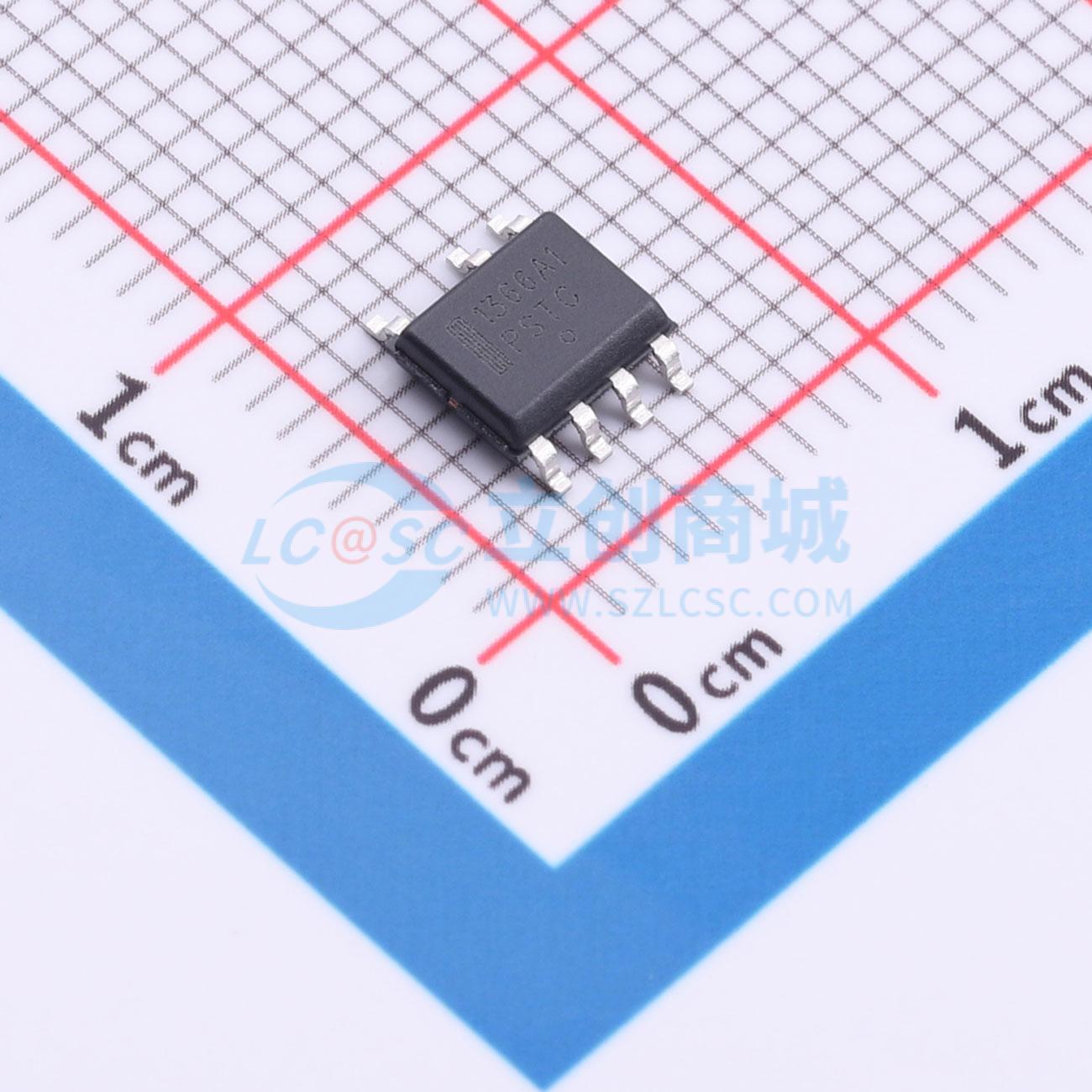

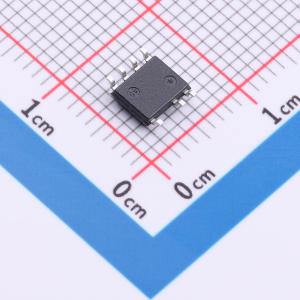

温馨提醒：图片仅供参考，商品以实物为准

NCP1366AABAYDR2G

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NCP1366 提供了一个新型方案，目的是在通用电源反激式应用中实现从几瓦到 20 W 的输出功率水平。由于采用新方法，该新型控制器不再需要用于恒定电流调节的辅助反馈电路，同时使用传统的光耦合器和 TL431 电压参考实现了出色的线路和负载调节。NCP1366 在高负载时以谷锁闭准谐振峰值电流控制模式运行，以提供高能效。当辅助侧功率开始消失时，该控制器将自动调节占空比，然后在更低负载下，该控制器通过谷开关检测，以固定峰值电流进入脉冲频率调制。这种技术允许在微小的虚拟负载下保持输出调节。前 4 个谷中的谷锁闭可防止谷跳跃运行，然后在更低负载下的谷开关可提供高能效。
品牌名称: onsemi(安森美)
商品型号: NCP1366AABAYDR2G
商品编号: C513011
商品封装: SOIC-7
包装方式: 编带
商品毛重: 0.276克(g)

商品参数

商品概述

NCP1361/66为通用市电反激式应用提供了一种全新解决方案，适用于几瓦至20 W的输出功率水平。凭借一种新颖的方法，这款新型控制器实现了初级侧恒流控制，无需使用次级侧元件进行电流调节。 NCP1361/66在标称负载下以谷底锁定准谐振峰值电流模式控制模式运行，以实现高效率。当次级侧功率开始降低时，开关频率自然升高，直至压控振荡器（VCO）起主导作用，使MOSFET在漏源电压谷底导通。通过逐步进入后续谷底，频率随之降低，直至达到第4个谷底。超过此点后，在谷底开关模式下，频率线性降低，直至达到最小值。前四个漏源电压谷底期间的谷底锁定可防止出现不稳定的离散跳变，并在轻载情况下实现良好的效率。

商品特性

±10%电流调节精度
560 V启动电流源
无频率钳位，提供80或110 kHz最大开关频率选项
具备谷底开关操作的准谐振运行
固定峰值电流和轻载运行时的深度频率折返
外部恒压反馈调节
逐周期峰值电流限制
内置软启动
输出过压和欠压保护
宽VCC工作范围（最高28 V）
NCP1361的低启动电流（典型值2.5 μA）
用于MOSFET的钳位栅极驱动输出
CS和Vs/ZCD引脚短路和开路保护
内置温度关断功能
NCP1366版本在高线电压下的空载功耗低于30 mW
这些器件为无铅器件

应用领域

低功率充电器用AC-DC适配器
手机、平板电脑和相机用AC-DC USB充电器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	6.5V~28V

	属性	参数值
	拓扑结构	反激式
	工作温度	-40℃~+125℃@(Tj)
