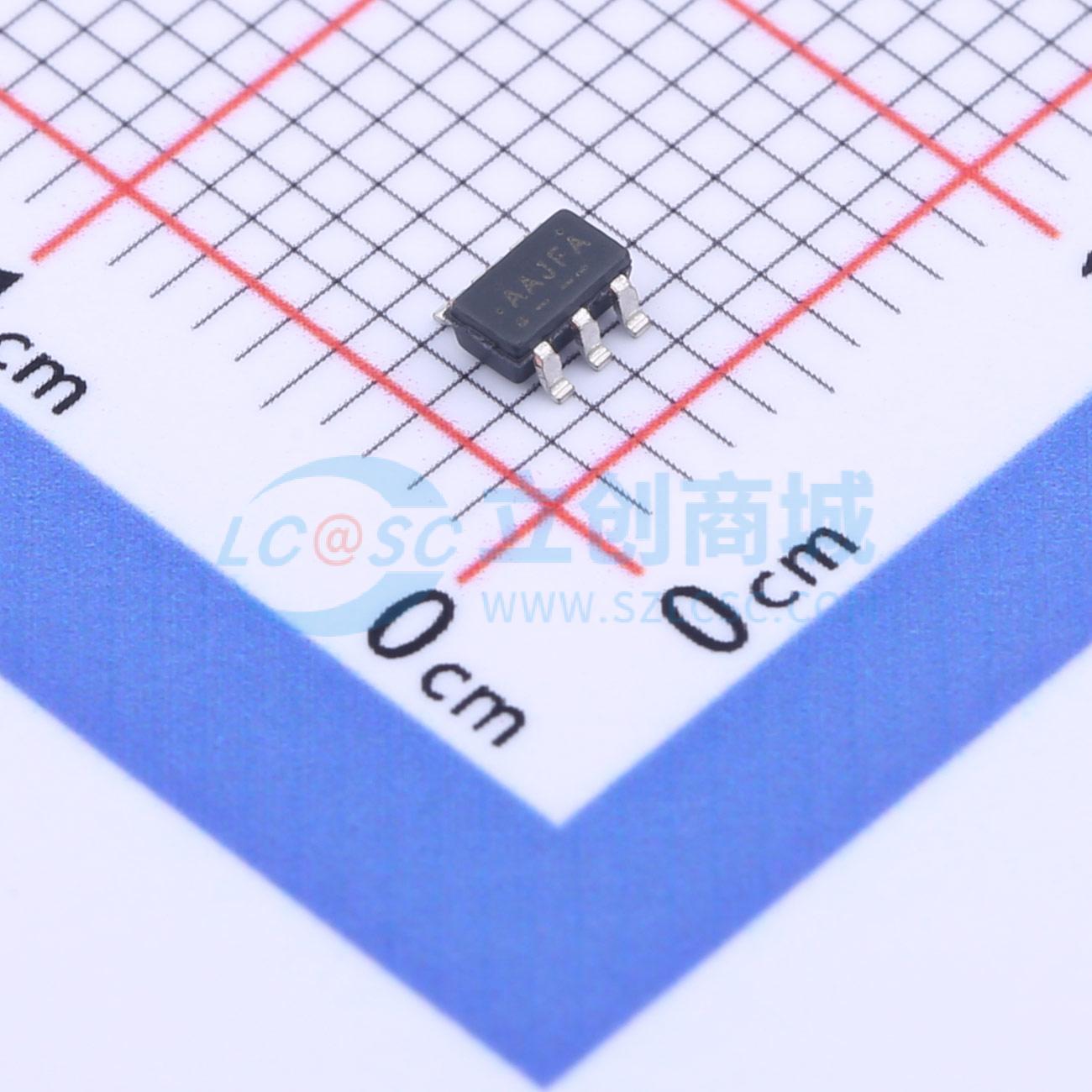

温馨提醒：图片仅供参考，商品以实物为准

SG6859ATZ

品牌名称: onsemi(安森美)
商品型号: SG6859ATZ
商品编号: C516105
商品封装: SuperSOT-6
包装方式: 编带
商品毛重: 0.045克(g)

商品参数

	属性	参数值
	晶体管耐压	-
	拓扑结构	反激式
	功能特性	斜坡补偿；轻载高效模式；前沿消隐；欠压锁定；欠压保护(UVP)；EMI优化(抖频模式)；过压保护(OVP)；过流保护(OCP)
	工作温度	-40℃~+105℃
	工作模式	-
	输出电压	-
	反馈方式	副边反馈

商品概述

这款高度集成的PWM控制器进行了多项改进，旨在满足低功率开关电源的低待机功耗需求。为了最大限度地降低待机功耗，其专有的绿色模式功能可在轻载条件下通过关断时间调制来线性降低开关频率。这一绿色模式功能使电源能够满足最严格的节能要求。BiCMOS制造工艺可将启动电流降至9μA，工作电流降至3mA。为进一步提高节能效果，可使用大阻值的启动电阻。内置的同步斜率补偿确保了峰值电流模式控制的稳定性。专有的内部补偿在通用交流输入范围（90VAC至264VAC）内提供恒定的输出功率限制。逐脉冲电流限制确保了短路时的安全运行。为保护外部功率MOSFET免受电源过压损坏，SG6859A的输出驱动器被钳位在17V。SG6859A控制器可用于提高电源性能并降低生产成本。作为替代线性和RCC模式电源适配器的最佳选择，SG6859A有8引脚DIP和6引脚SOT23 - 6L封装可供选择。

商品特性

绿色模式PWM - 支持“蓝色天使”标准
低启动电流：9μA
低工作电流：3mA
300mA驱动能力
前沿消隐
恒定输出功率限制
通用输入
内置同步斜率补偿
电流模式操作
逐周期电流限制
欠压锁定（UVLO）
可编程PWM频率，带频率跳变
VDD过压保护（自动重启）
栅极输出电压钳位在17V
低成本
所需外部组件少
小型SOT23 - 6L封装

应用领域

通用开关模式电源和反激式电源转换器
手机、无绳电话、个人数字助理、数码相机和电动工具的电池充电器
喷墨打印机、视频游戏机和便携式音频播放器的电源适配器
电视/ DVD待机和辅助电源、家用电器和消费电子产品的开放式框架开关电源
线性变压器和RCC开关电源的替代品
电脑5V待机电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	-
	开关频率	65kHz~75kHz
	输出电流	-
	耗散功率(Pd)	-
	最大占空比	67%
