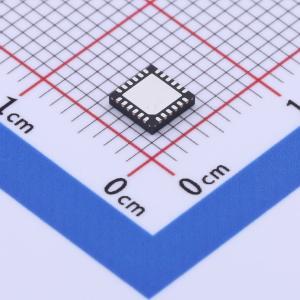

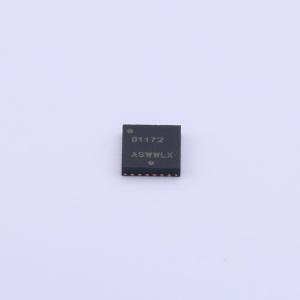

温馨提醒：图片仅供参考，商品以实物为准

NCP81172MNTXG

带集成栅极驱动器和PWM VID接口的双相同步降压控制器

描述: NCP81172是一款两相同步降压控制器，采用QFN - 24封装，集成了栅极驱动器和PWM VID接口，为新一代计算处理器提供了小尺寸的电源管理解决方案。它从处理器接收节能输入（PSI），并以单相二极管仿真模式运行，以在轻载条件下实现高效率。高达800 kHz的高开关频率运行允许使用小尺寸的电感器和电容器
品牌名称: onsemi(安森美)
商品型号: NCP81172MNTXG
商品编号: C513025
商品封装: TQFN-24-EP(4x4)
包装方式: 编带
商品毛重: 0.041克(g)

商品参数

商品概述

NCP81172是一款两相同步降压控制器，在QFN - 24封装中集成了栅极驱动器和PWM VID接口，为新一代计算处理器提供了小尺寸的电源管理解决方案。它从处理器接收节能输入（PSI），并在单相二极管仿真模式下运行，以在轻载条件下实现高效率。高达800 kHz的高开关频率运行允许使用小尺寸的电感器和电容器。多相电流模式RPM控制的引入实现了快速瞬态响应和良好的动态电流平衡。它能够支持全陶瓷电容应用。

商品特性

4.5 V至24 V输入电压范围
通过PWM VID接口输出电压高达2.0 V
差分输出电压检测
集成栅极驱动器
200 kHz~800 kHz开关频率
节能接口（PSI）
电源正常输出
可编程过流保护
过压保护
欠压保护
温度检测和警报输出
热关断保护
QFN - 24封装，4 x 4 mm，间距0.5 mm
这是一款无铅器件

应用领域

GPU和CPU电源
显卡应用
台式机和笔记本电脑应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~5.5V
	输出电压	-
	输出电流	-
	开关频率	800kHz
	工作温度	-40℃~+100℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	2
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	外置
	输出类型	可调
