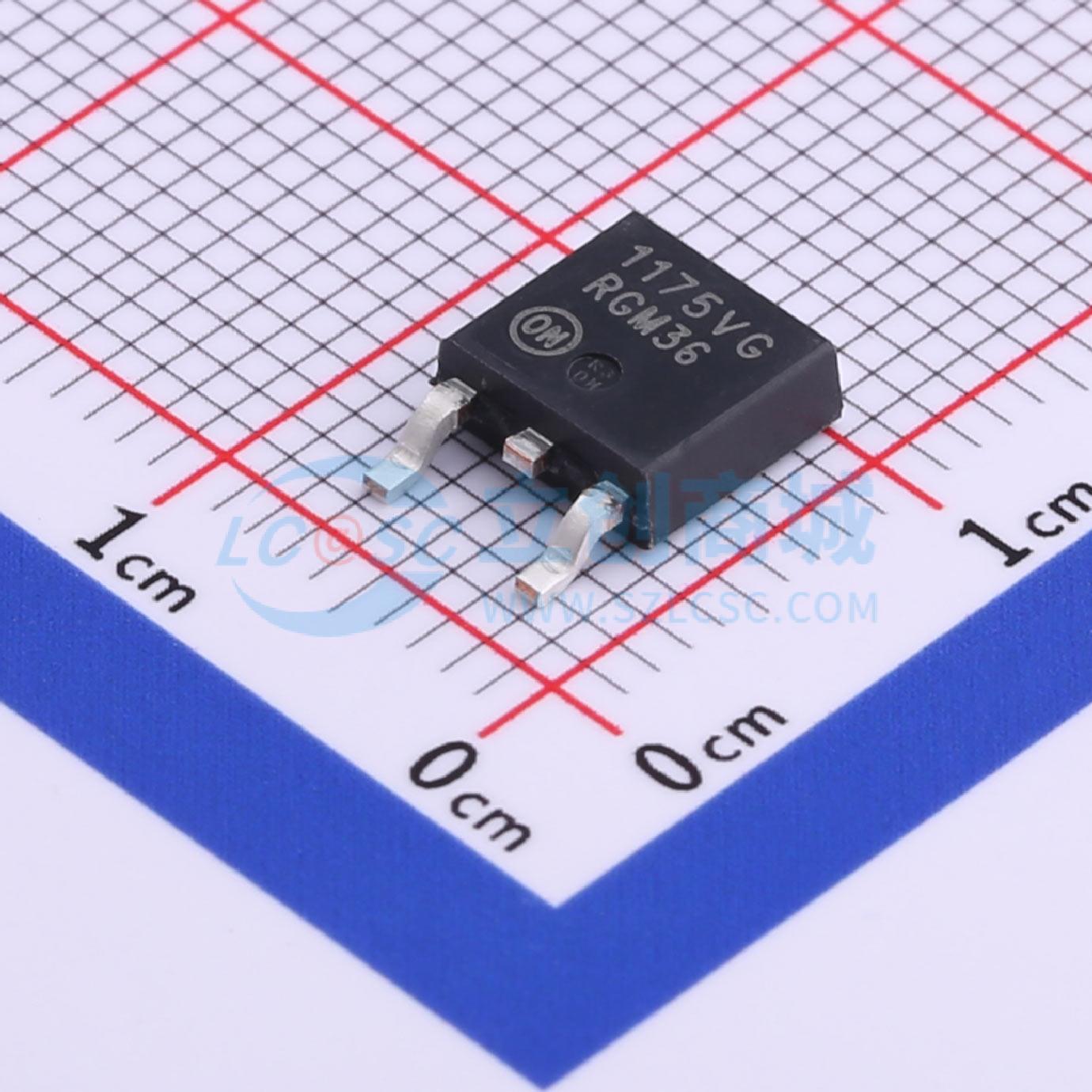

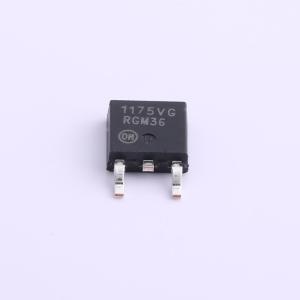

NCV1117DT50RKG
1.0 A 低压差正电压固定及可调稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是低压差正电压调节器，能够提供超过1.0A的输出电流，在800mA和整个温度范围内的最大压差电压为1.2V。该系列包含九种固定输出电压，分别为1.5V、1.8V、1.9V、2.0V、2.5V、2.85V、3.3V、5.0V和12V，无需最小负载即可保持稳压。还包括一个可调输出版本，可通过两个外部电阻将其编程为1.25V至18.8V。片上微调可将参考/输出电压调整到±1.0%的精度。内部保护功能包括输出电流限制、安全工作区补偿和热关断。可在高达20V的输入电压下工作。器件有SOT-223和DPAK封装。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCV1117DT50RKG
- 商品编号
- C513026
- 商品封装
- TO-252-2
- 包装方式
- 编带
- 商品毛重
- 0.44克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 20V | |
| 输出电压 | 5V | |
| 输出电流 | 1A | |
| 电源纹波抑制比(PSRR) | 61dB@(120Hz) | |
| 压差 | 1.2V@(800mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 10mA | |
| 噪声 | 0.003%Vout | |
| 特性 | 热关断；过流保护 | |
| 工作温度 | -40℃~+125℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
NCP1117系列是低压降正电压调节器，能够提供超过1.0A的输出电流，并在800mA时的最大压降为1.2V（温度范围内）。该系列产品包含九种固定输出电压:1.5V、1.8V、1.9V、2.0V、2.5V、2.85V、3.3V、5.0V和12V，这些电压无需最小负载即可保持调节。还提供可调输出版本，可通过两个外部电阻编程从1.25V到18.8V。片上修整将参考/输出电压调整至±1.0%的精度。内部保护功能包括输出电流限制、安全工作区补偿和热关断。NCP1117系列可承受高达20V的输入电压，器件提供SOT−223和DPAK封装。
