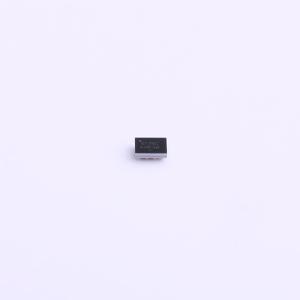

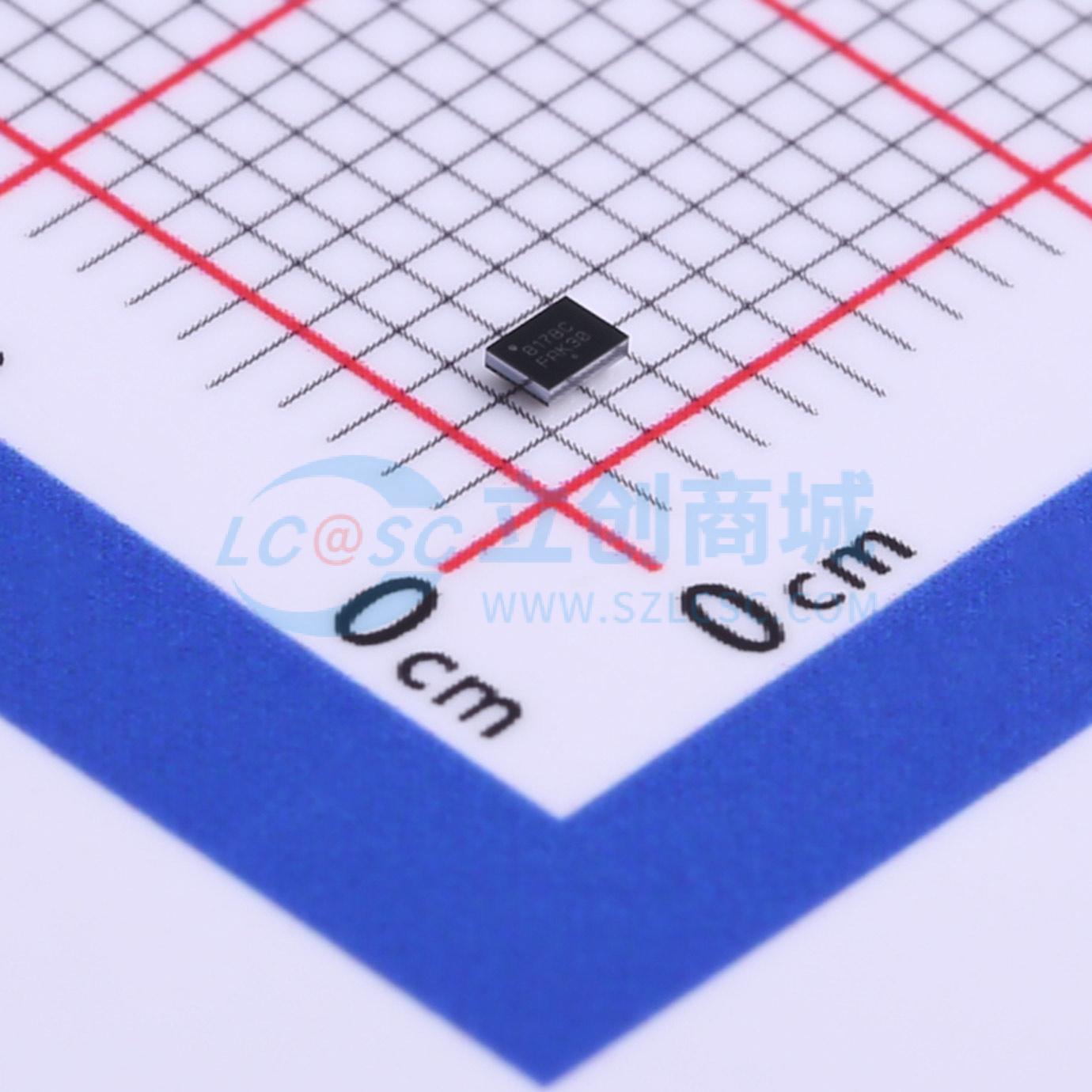

温馨提醒：图片仅供参考，商品以实物为准
NCP2817BFCCT2G
NCP2817BFCCT2G
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCP2817BFCCT2G
- 商品编号
- C513018
- 商品封装
- FlipChip-12(1.2x1.6)
- 包装方式
- 编带
- 商品毛重
- 0.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | - | |
| 扬声器通道数 | 双声道 |
| 属性 | 参数值 | |
|---|---|---|
| 输出功率 | 42mWx2@16Ω | |
| 工作电压 | 1.6V~5.5V | |
| 工作温度 | -40℃~+85℃ |
商品概述
NCP2817是一款双路LongPlay真接地耳机放大器，专为手机等便携式通信设备应用而设计。该器件能够在1.8 V电源下，向32 Ω负载提供典型值为27 mW的连续平均功率，总谐波失真加噪声（THD+N）为1%。 基于提供给器件的电源，内部电源管理模块会生成对称的正电压和负电压。因此，内部放大器提供以地为参考的输出，减少了损耗，有助于延长电池续航时间。在这种无电容（NOCAP）配置中，可以省去两个外部大容量耦合电容。与典型的立体声应用相比，它显著节省了空间和成本。 NCP2817的内部增益为 -1.5 V/V。它实现了卓越的 -100 dB电源抑制比（PSRR）和本底噪声。因此，它能提供高保真音频，并且可以直接连接到电池。它包含防止“噗噗声和咔嗒声”的电路，否则在开启和关闭过渡期间会出现此类噪声。该器件采用12凸点CSP封装 [1.62 x 1.22, 0.4P]，有助于节省电路板空间。 NCP2817立体声耳机放大器采用安森美半导体的无电容（NOCAP）架构，消除了传统耳机放大器所需的大型输出直流阻隔电容。 集成的电源模块从正电源电压（V_P）生成低噪声正电压（V_RP）和负电压（V_RM）。立体声耳机放大器由这些对称电源供电。放大器输出以地（GND）为参考，而传统耳机放大器的输出以直流电压（通常为V_P/2）为参考。 NCP2817集成了两个真接地放大器、欠压锁定（UVLO）、短路保护和热关断电路。此外，还嵌入了一个特殊电路，以消除开启和关闭期间出现的噗噗声和咔嗒声。 NCP2817内置增益设置网络，增益设置为1.5 V/V。 无电容（NOCAP）是一种专利架构，只需要两个小陶瓷电容。它从单一正电源轨生成对称的正电源轨和负电源轨，为放大器输出级供电。这一特性使放大器的输出能够以地电平为偏置，消除了对大型直流阻隔电容的需求。
商品特性
- 无电容（NOCAP）输出消除直流阻隔电容：
- 节省电路板面积
- 节省元件成本
- 无低频响应衰减
- LongPlay架构：延长电池续航时间
- 高电源抑制比（-100 dB）：可直接连接到电池
- 高信噪比（SNR）性能（100 dB）
- “噗噗声和咔嗒声”噪声保护电路
- 内部增益（-1.5 V/V）或外部可调增益
- 超低电流关断模式
- 高阻抗模式
- 1.6 V - 5.5 V工作电压
- 热过载保护电路
- CSP 1.62 x 1.22, 0.4P封装
- 这些器件无铅、无卤素/无溴化阻燃剂（BFR），符合RoHS标准
应用领域
- 用于以下设备的耳机音频放大器：
- 手机
- MP3播放器
- 个人数字助理和便携式媒体播放器
- 便携式设备
