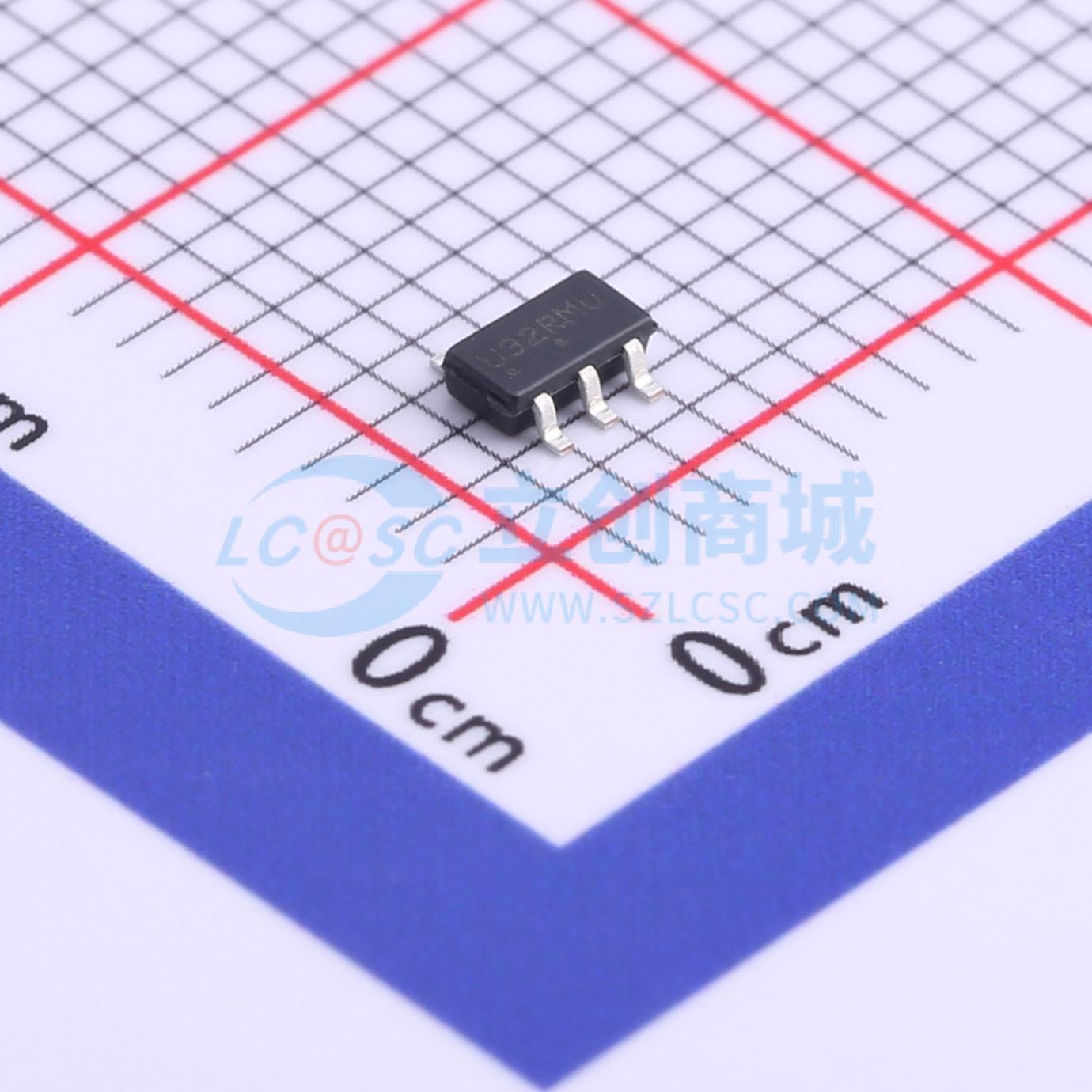

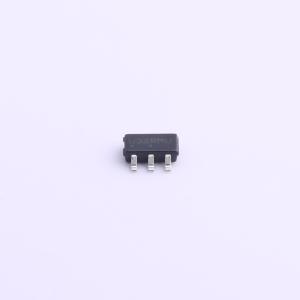

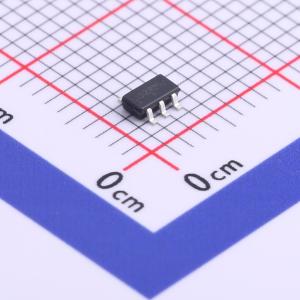

温馨提醒：图片仅供参考，商品以实物为准

NCP4328BSNT1G

2.5V~36V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NCP4328 是一款辅助侧 SMPS 控制器，适用于需要恒定电压和/或恒定电流调节的应用。NCP4328x 由两个用于电压和电流环路调节，且带有精确的内部电压参比的 OTA 放大器组成。OTA 的输出为开漏类型（仅 OTA 汲电流）。NCP4328B 包括一个使用 1 kHz 方形波驱动的开路 MOSFET 实施的 LED 驱动器引脚，当 VCC 高于 UVLO 时会以 12.5% 占空比运行，以用于指示。NCP4328A 采用 TSOP5 封装，而 NCP4328B 采用 TSOP6 封装。
品牌名称: onsemi(安森美)
商品型号: NCP4328BSNT1G
商品编号: C513021
商品封装: TSOP-6-1.5mm
包装方式: 编带
商品毛重: 0.044克(g)

商品参数

商品概述

NCP4328是一款次级侧开关电源（SMPS）控制器，专为需要恒流和/或恒压调节的应用而设计。 NCP4328x包含两个运算跨导放大器（OTA），用于电压和电流环路调节，并配备精确的内部电压基准。OTA的输出为开漏类型（仅吸收电流）。 NCP4328B包含一个LED驱动引脚，由一个1 kHz、占空比为12.5%的方波驱动的开漏MOSFET实现，当VCC高于欠压锁定（UVLO）电压时工作，用于指示目的。 NCP4328A采用TSOP - 5封装，而NCP4328B采用TSOP - 6封装。

商品特性

工作输入电压范围：2.5 V至36.0 V
电源电流 <100 μA
参考电压精度：±0.5%（TJ = 25°C）
恒压和恒流（A版本）控制环路
指示LED PWM调制驱动器（NCP4328B）
这些器件无铅、无卤素/无溴化阻燃剂（BFR），符合RoHS标准

应用领域

笔记本电脑、游戏机和打印机的离线适配器
电视、机顶盒、显示器等的LED照明高功率AC - DC转换器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	2.5V~36V

	属性	参数值
	特性	恒流模式(CC)；恒压模式(CV)
	工作温度	-40℃~+125℃
	反馈方式	副边反馈
