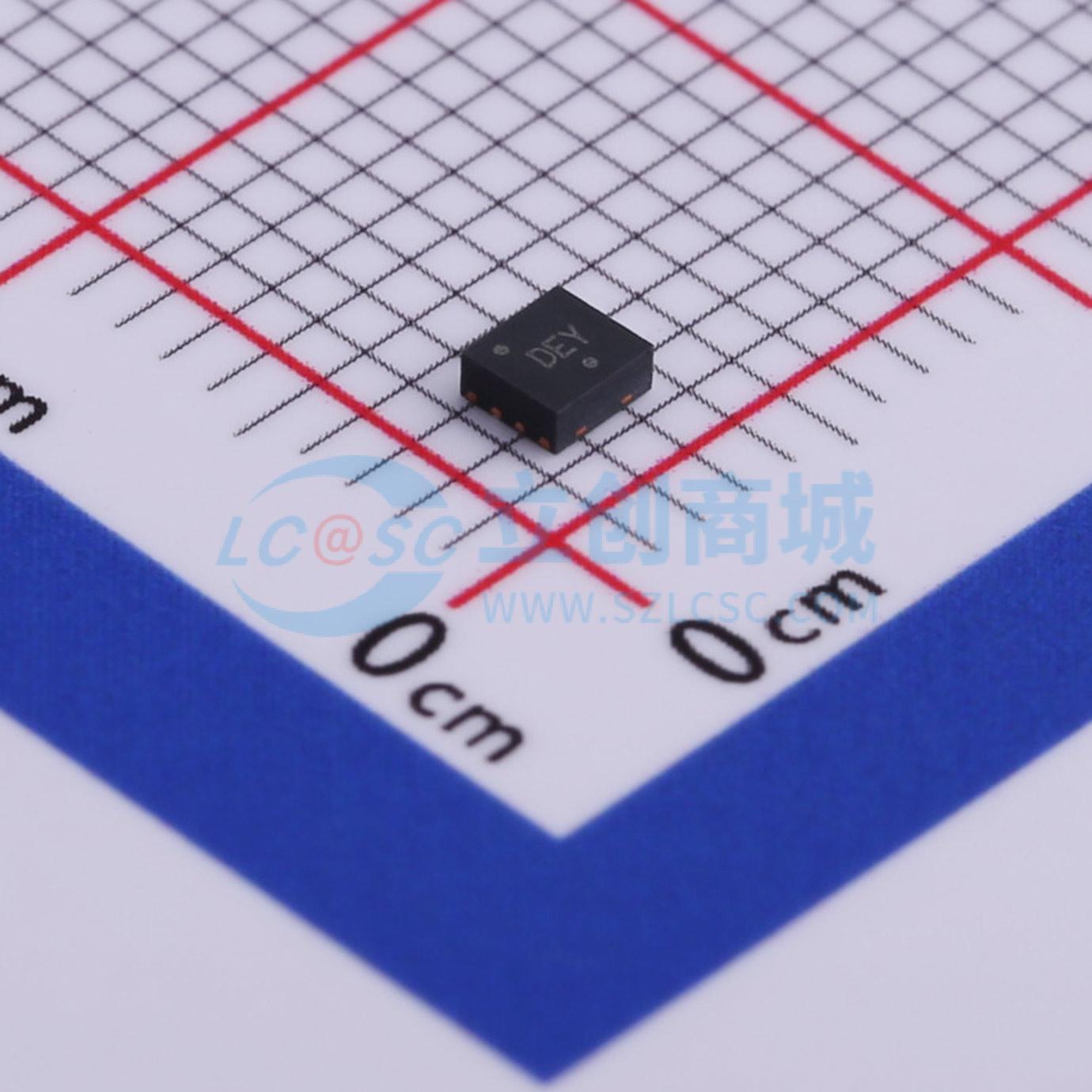

温馨提醒：图片仅供参考，商品以实物为准
NCP367DPMUEETBG
NCP367DPMUEETBG
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCP367DPMUEETBG
- 商品编号
- C513020
- 商品封装
- DFN-8-EP(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.021克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | - | |
| 工作电压 | 1.2V~28V | |
| 最大充电电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 充电饱和电压 | 4.35V | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ |
商品概述
NCP367是一款充电路径保护器件，当检测到错误的充电条件时，可将系统与其输出引脚断开。该系统具备正向过压保护功能，最高可承受+30 V电压。由于电流消耗极低，USB充电与该集成组件兼容。此器件采用内部PMOS FET，无需外部器件，从而降低了系统成本和应用板的PCB面积。若输入电压超过过压阈值，NCP367能够立即将输出与输入断开。额外的过流保护功能可在充电电流超过电流限制（该限制可通过外部选择）时关闭内部PMOS FET。可通过控制逻辑引脚修改电流限制值，将其除以内部增益，实现USB 100 mA/500 mA充电或USB/壁式适配器充电，直至达到过流阈值。同时，持续监测锂离子电池电压，为充电过程提供更高的安全性。还具备热关断保护功能。NCP367提供一个负向标志（FLAG）输出，当出现过压（电源或电池电压）、过流或热事件等故障时，向系统发出警报。此外，当使用1 μF或更大的电容进行旁路时，该器件的输入具有ESD保护（15 kV空气放电）。
商品特性
- 最高+30 V过压保护
- 快速关断时间
- 极低电流消耗/符合USB标准
- 锂离子电池电压监测
- 过压锁定（OVLO）
- 欠压锁定（UVLO）
- 过流保护可外部调节（OCP），最高可达2.8 A
- 热关断
- 关断使能和增益输入引脚
- 软启动以消除浪涌电流
- 警报标志输出
- 符合IEC61000 - 4 - 2（4级）8 kV（接触放电）、15 kV（空气放电）
- ESD等级：机器模型μ = B，人体模型 = 2
- 8引脚DFN 2.2x2 mm封装
- 这些是无铅器件
应用领域
- USB设备
- 手机
- 外设
- 个人数字应用
- MP3播放器
