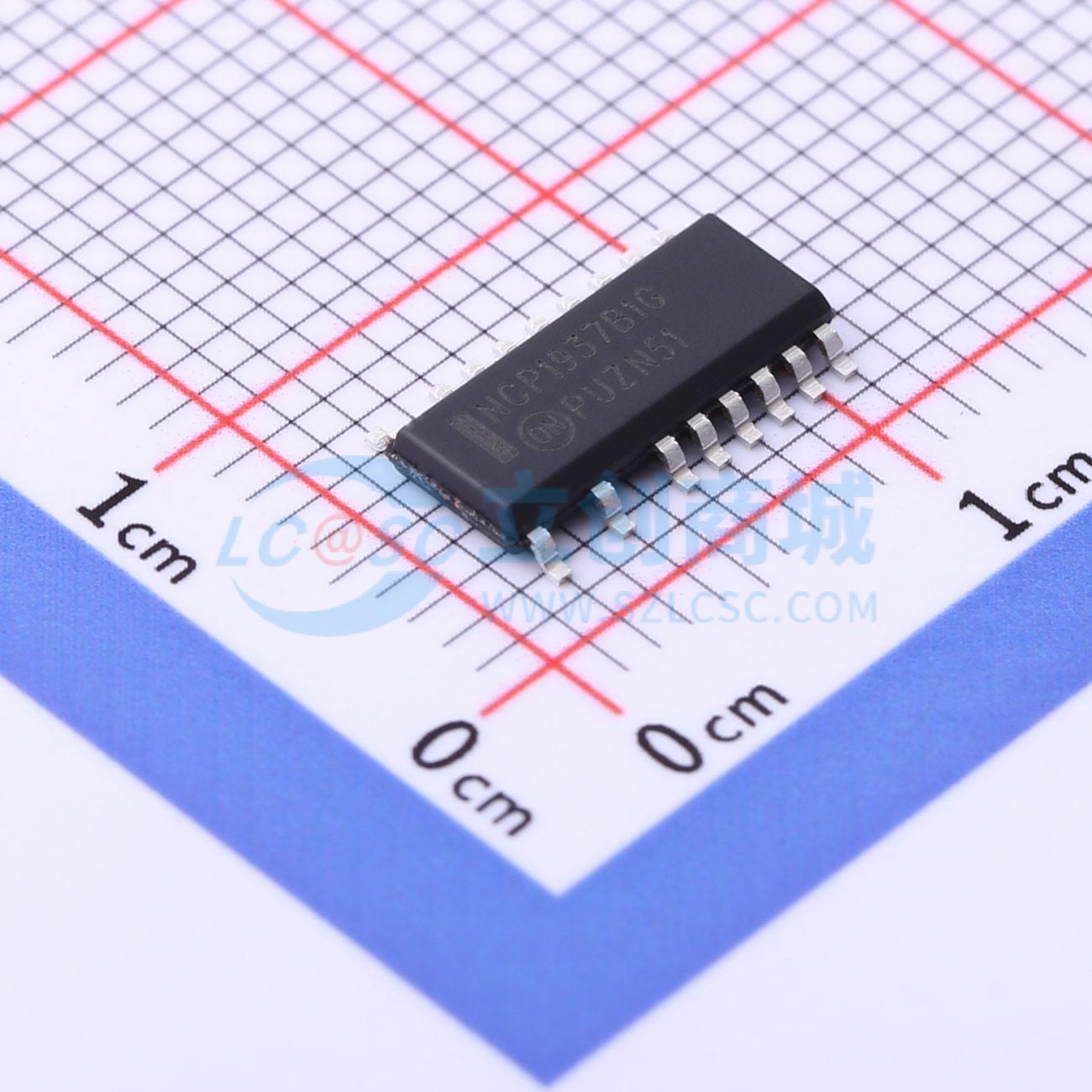

温馨提醒：图片仅供参考，商品以实物为准

NCP1937B1DR2G

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 此组合集成电路将为适配器应用实施一个紧凑、高能效的开关模式电源所需的功率因数校正 (PFC) 和准谐振反激功能进行集成。该 PFC 级以最大频率箝位在临界导通模式 (CrM) 下运行时表现为接近一致的功率因数。该电路结合了构建一个坚固紧凑的 PFC 级所需的所有必要功能，同时最大程度减少了外部组件的数量。该准谐振电流模式反激级具有一个专属的谷锁闭电路，可确保稳定的谷切换。该系统可在低至第 4 谷运行，对于超过第 4 谷的最小频率箝位则切换到频率折回模式，消除了噪声。跳过模式运行可在轻型负载条件下实现卓越能效，同时具有极低的待机功耗。
品牌名称: onsemi(安森美)
商品型号: NCP1937B1DR2G
商品编号: C513017
商品封装: SOIC-20-150mil
包装方式: 编带
商品毛重: 0.204克(g)

商品参数

商品概述

这款组合式集成电路集成了功率因数校正（PFC）和准谐振反激功能，可用于实现适用于适配器应用的紧凑型高效开关模式电源。 PFC级在临界导通模式（CrM）下运行，具有最大频率钳位功能，可实现接近单位功率因数。该电路具备构建坚固紧凑的PFC级所需的所有特性，同时最大限度减少了外部元件的数量。准谐振电流模式反激级采用了专有的谷底锁定电路，确保稳定的谷底开关。该系统可工作至第4个谷底，并在超过第4个谷底时切换至具有最小频率钳位的频率折返模式，以消除可听噪声。跳周期模式操作可在轻载条件下实现出色的效率，同时消耗极低的待机功耗。

商品特性

宽VCC范围：9 V至30 V，内置过压保护
高压启动电路和有源输入滤波电容放电电路，降低待机功耗
集成高压欠压检测器
集成高压开关，断开PFC反馈电阻分压器，降低待机功耗
用于严重故障情况的故障输入，兼容NTC（锁存和自动恢复选项）负载
0.5 A / 0.8 A 源极/漏极栅极驱动器
内部温度关断功能
节能模式将电源电流消耗降至70 μA，适用于极低输入功率应用
前馈功能，改善跨线路的运行性能，基于输出实现稳定的PFC禁用阈值
具有恒定导通时间控制（电压模式）和最大频率钳位的临界导通模式
精确的过压保护
双电平线路相关输出电压
快速的线路/负载瞬态补偿
升压二极管短路保护
带谷底锁定的谷底开关操作，实现无噪声运行
带最小频率钳位的频率折返功能，在待机模式下实现最佳性能
最小频率钳位消除可听噪声
基于定时器的过载保护（锁存或自动恢复选项）
可调过功率保护
绕组和输出二极管短路保护
4 ms软启动定时器

数据手册PDF

放大查看下载PDF

优惠活动

5.9折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	功率因数校正(PFC)控制器
	类型	PFC控制器+AC-DC控制器
	工作模式	QR；CRM
	工作电压	9V~30V

	属性	参数值
	拉电流(IOH)	500mA
	灌电流(IOL)	800mA
	开关频率	250kHz
	工作温度	-40℃~+125℃
