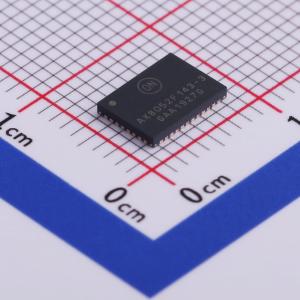

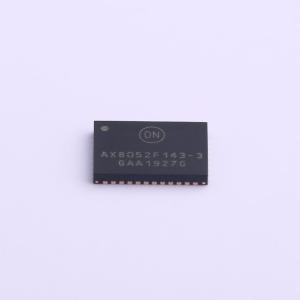

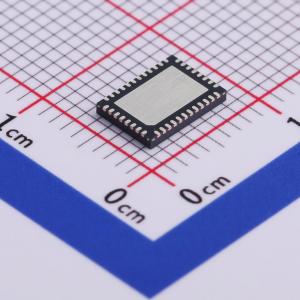

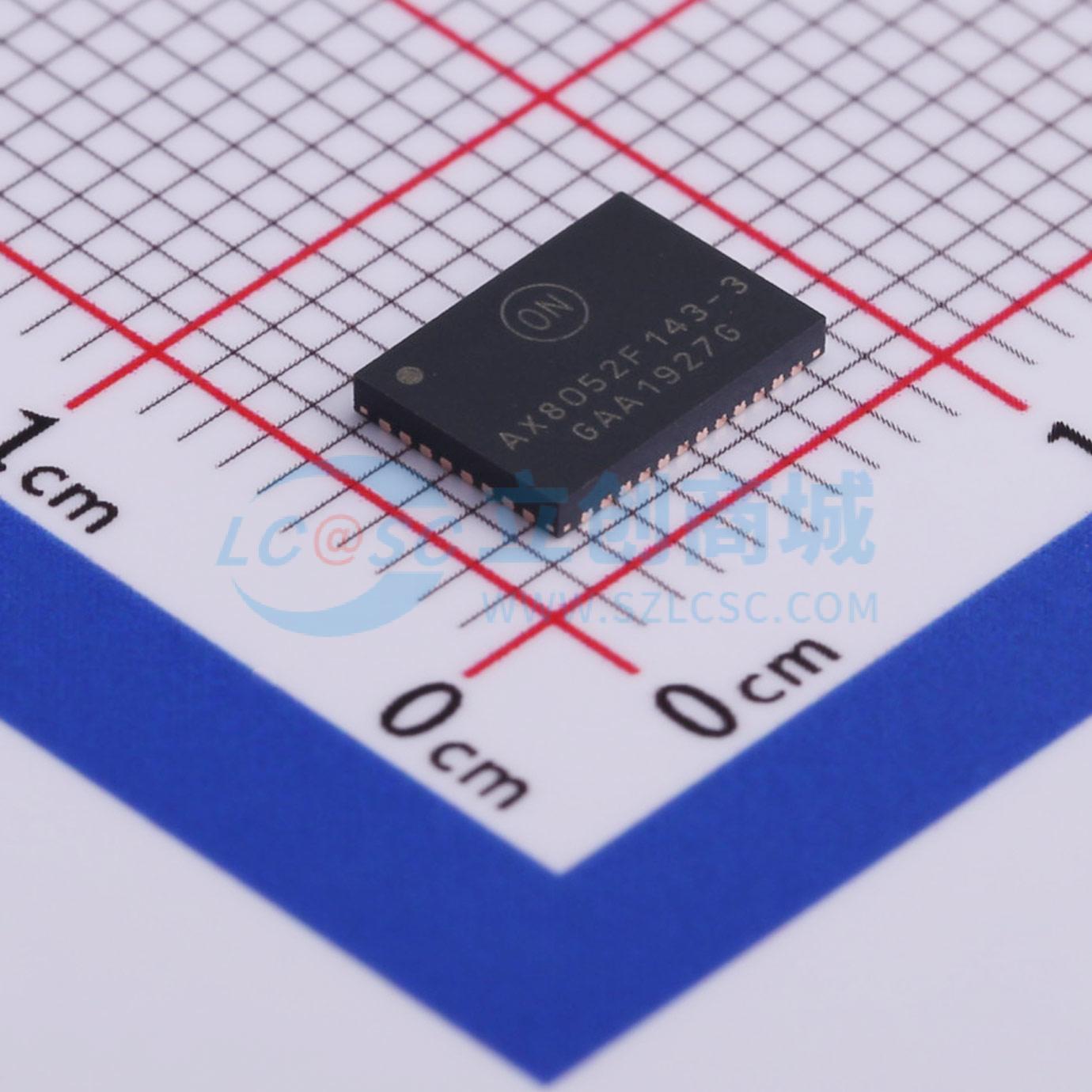

AX8052F143-3-TX30实物图
  • AX8052F143-3-TX30商品缩略图
  • AX8052F143-3-TX30商品缩略图
  • AX8052F143-3-TX30商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

AX8052F143-3-TX30

AX8052F143-3-TX30

SMT扩展库SMT补贴嘉立创PCB免费打样
品牌名称
onsemi(安森美)
商品型号
AX8052F143-3-TX30
商品编号
C511965
商品封装
QFN-40-EP(5x7)​
包装方式
编带
商品毛重
0.143克(g)

商品参数

属性参数值
商品目录无线收发芯片
频率范围-
接口类型SPI;UART
工作电压1.8V~3.6V
应用领域通用ISM<1GHz
输出功率16dBm
属性参数值
数据速率125Kbps
发射电流7.5mA
灵敏度-137dBm
接收电流6.5mA
工作温度-40℃~+85℃

商品特性

  • 用于无线通信应用的片上系统(SoC)超低功耗高级窄带射频微控制器
  • QFN40封装
  • 电源电压范围1.8 V - 3.6 V
  • 工作温度范围-40℃至85℃
  • 超低功耗:
    • CPU活动模式:150 μA/MHz
    • 保留256字节RAM且唤醒定时器运行的睡眠模式:900 nA
    • 保留4千字节RAM且唤醒定时器运行的睡眠模式:1.5 μA
    • 保留8千字节RAM且唤醒定时器运行的睡眠模式:2.2 μA
    • 射频接收模式:169 MHz时为6.5 mA,868 MHz和433 MHz时为9.5 mA
    • 868 MHz射频发射模式:0 dBm时为7.5 mA,10 dBm时为16 mA,16 dBm时为48 mA
  • AX8052无铅器件
  • 超低功耗MCU内核,与行业标准8052指令集兼容
  • 唤醒电流低至500 nA
  • 多条指令单周期执行
  • 64千字节系统内可编程闪存
  • 代码保护锁
  • 8.25千字节静态随机存取存储器(SRAM)
  • 三线(1条专用,2条共享)在线调试接口
  • 三个具备输出能力的16位定时器
  • 两个16位唤醒定时器
  • 两个输入捕获模块
  • 两个具备脉宽调制(PWM)能力的输出比较模块
  • 10位、500 ksample/s模数转换器
  • 温度传感器
  • 两个模拟比较器
  • 两个通用异步收发传输器(UART)
  • 一个通用主/从串行外设接口(SPI)
  • 双通道直接内存访问(DMA)控制器
  • 多兆比特每秒高级加密标准(AES)加密/解密引擎,支持AES - 128、AES - 192和AES - 256,配备真随机数发生器(TRNG)
  • 超低功耗10 kHz/640 Hz唤醒振荡器,可根据精确时钟自动校准
  • 内部20 MHz RC振荡器,可根据精确时钟自动校准,实现灵活的系统时钟
  • 低频音叉晶体振荡器,用于精确的低功耗计时
  • 欠压和上电复位检测
  • 高性能窄带射频收发器,与AX5043兼容(支持FSK/MSK/4 - FSK/GFSK/GMSK/ASK/AFSK/FM/PSK)
  • 接收器:
    • 载波频率范围27至1050 MHz
    • 数据速率范围0.1 kbps至125 kbps
    • 可选前向纠错(FEC)
    • 无FEC时的灵敏度:
      • 868 MHz、0.1 kbps、FSK调制下为 - 135 dBm
      • 868 MHz、1 kbps、FSK调制下为 - 126 dBm
      • 868 MHz、10 kbps、FSK调制下为 - 117 dBm
      • 868 MHz、100 kbps、FSK调制下为 - 107 dBm
      • 868 MHz、125 kbps、FSK调制下为 - 105 dBm
      • 868 MHz、0.1 kbps、PSK调制下为 - 138 dBm
      • 868 MHz、1 kbps、PSK调制下为 - 130 dBm
      • 868 MHz、10 kbps、PSK调制下为 - 120 dBm
      • 868 MHz、100 kbps、PSK调制下为 - 109 dBm
      • 868 MHz、125 kbps、PSK调制下为 - 108 dBm
    • 有FEC时的灵敏度:
      • 868 MHz、0.1 kbps、FSK调制下为 - 137 dBm
      • 868 MHz、5 kbps、FSK调制下为 - 122 dBm
      • 868 MHz、50 kbps、FSK调制下为 - 111 dBm
    • 高选择性接收器,邻道抑制比高达47 dB
    • 最大输入功率0 dBm
    • 数据速率误差容限±10%
    • 支持通过外部天线开关实现天线分集
    • 短前导码模式允许接收器以低至16位前导码工作
    • 快速状态切换时间:发射到接收切换时间200 μs,接收至发射切换时间62 μs
  • 发射器:
    • 载波频率范围27至1050 MHz
    • 数据速率范围0.1 kbps至125 kbps
    • 高效、高线性度集成功率放大器
    • 最大输出功率:868 MHz时为16 dBm,433 MHz时为16 dBm,169 MHz时为16 dBm
    • 功率电平以0.5 dB为步长可编程
    • 高斯频移键控(GFSK)整形,BT = 0.3或BT = 0.5
    • 无限制功率斜坡整形
    • 可配置用于27 MHz - 1050 MHz频段
    • 射频载波频率和FSK频偏以1 Hz为步长可编程
    • 超快速稳定的射频频率合成器,实现低功耗
    • 全集成射频频率合成器,具备压控振荡器(VCO)自动量程和带宽提升模式,实现快速锁定
    • 可配置为全集成VCO、带外部电感的内部VCO或全外部VCO
    • 可配置为全集成或外部合成器环路滤波器,适用于大范围带宽
    • 信道跳频速率高达2000跳/秒
    • 自动频率控制(AFC)
  • 灵活的天线接口:
    • 集成接收/发射切换,配备差分天线引脚
    • 差分接收引脚和单端发射引脚模式,适用于外部功率放大器(PA),并在低输出功率时实现最大PA效率
  • 射频唤醒功能:
    • 640 Hz或10 kHz最低功耗唤醒定时器
    • 唤醒时间间隔可在98 μs至102 s之间编程
    • 天线分集和接收/发射切换控制
    • 无需微控制器干预的全自动数据包接收和传输,支持高级数据链路控制(HDLC)、原始帧、无线M - 总线帧和任意定义的帧
    • 自动信道噪声电平跟踪
    • 微秒级分辨率时间戳,用于精确计时(如跳频系统)
    • 256字节微可编程先进先出(FIFO),可选支持大于256字节的数据包大小
    • 三个用于前导码字节、同步字和地址的匹配单元
    • 能够与数据包数据一起存储接收信号强度指示(RSSI)、频率偏移和数据速率偏移
    • 多个接收器参数集允许在前导码期间使用更激进的接收器参数,在不降低灵敏度的情况下显著缩短所需前导码长度
  • 高级晶体振荡器(射频参考振荡器):
    • 适用于宽范围晶体的快速启动、最低功耗稳态晶体振荡器
    • 集成调谐电容
    • 可应用外部时钟参考(恒温晶体振荡器,TCXO)

应用领域

  • 27 - 1050 MHz许可和免许可无线电系统
  • 物联网
  • 自动抄表(AMR)
  • 安全应用
  • 楼宇自动化

数据手册PDF

优惠活动

购买数量

(3000个/圆盘,最小起订量 1 个)
起订量:1 个3000个/圆盘

近期成交0
