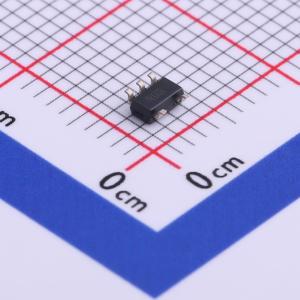

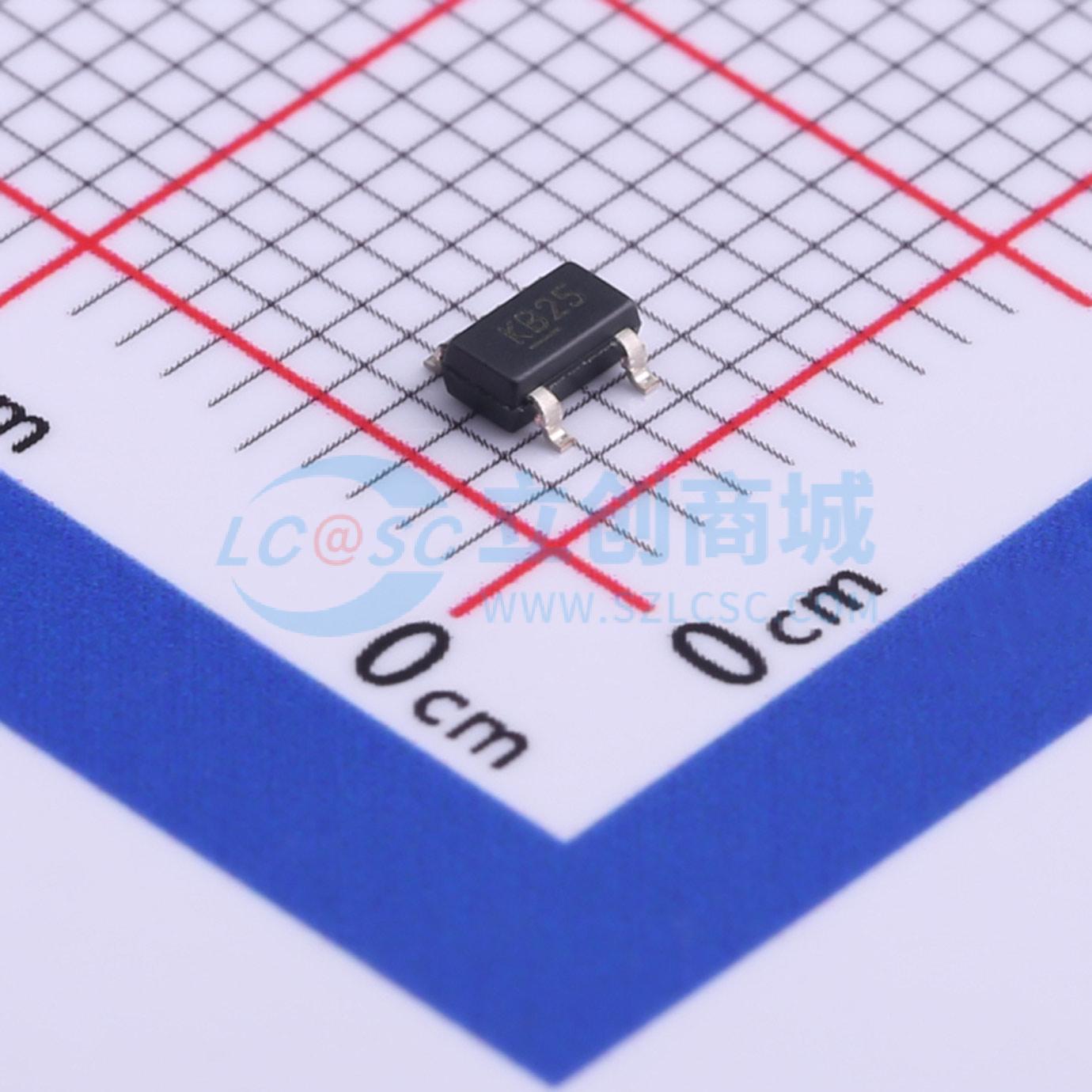

MIC5205-2.5YM5-TR

150 mA低噪声LDO稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一种高效线性电压调节器，具有超低噪声输出、极低的压差电压（轻载时典型值为17 mV，150 mA时为165 mV）和极低的地电流（100 mA输出时为600 μA），初始精度优于1%。专为手持、电池供电设备设计，包含一个CMOS或TTL兼容的使能/关断控制输入。关断时，功耗几乎降至零。调节器地电流在压差状态下仅略有增加，进一步延长电池寿命。关键特性包括一个参考旁路引脚以改善其出色的低噪声性能、反接电池保护、限流和过温关断。有固定和可调输出电压版本，采用小型SOT-23-5封装。
品牌名称: MICROCHIP(美国微芯)
商品型号: MIC5205-2.5YM5-TR
商品编号: C512100
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.022克(g)

商品参数

商品概述

MIC5205是一款高效线性稳压器，具有超低噪声输出、极低的压差（轻载时典型值为17 mV，150 mA负载时为165 mV）和极低的接地电流（输出100 mA时为600 μA）。MIC5205的初始精度优于1%。 MIC5205专为手持电池供电设备设计，包含一个CMOS或TTL兼容的使能/关断控制输入。关断时，功耗几乎降至零。稳压器在压差状态下的接地电流仅略有增加，进一步延长了电池使用寿命。 MIC5205的主要特性包括用于改善其出色低噪声性能的基准旁路引脚、反接电池保护、限流和过温关断功能。 MIC5205有固定和可调输出电压版本，采用小型SOT - 23 - 5封装。

商品特性

超低噪声输出
高输出电压精度
保证150 mA输出
低静态电流
低压差
极严格的负载和线性调整率
极低的温度系数
电流和热限制
反接电池保护
关断模式电流为零
逻辑控制电子使能

应用领域

移动电话
笔记本电脑、笔记本和掌上电脑
电池供电设备
PCMCIA VCC和VPP稳压/开关
消费/个人电子产品
开关电源后置稳压器和DC/DC模块
高效线性电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	16V
	输出电压	2.5V
	输出电流	150mA
	电源纹波抑制比(PSRR)	75dB@(100Hz)

	属性	参数值
	压差	350mV@(150mA)
	静态电流(Iq)	125uA
	特性	过热保护；过流保护；带使能
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
