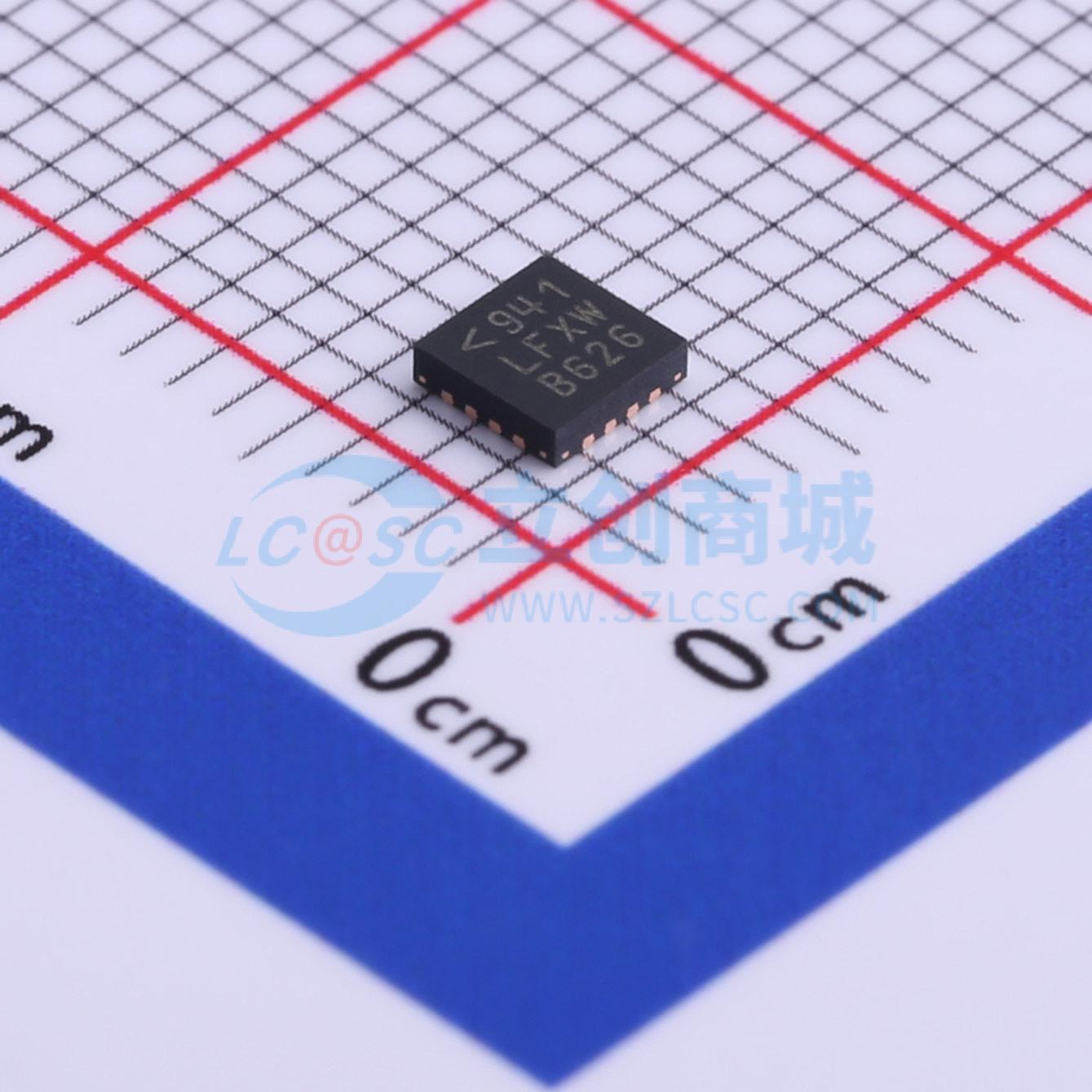

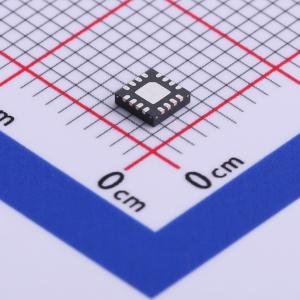

LTC3786EUD#TRPBF

LTC3786 是一款高性能同步升压转换器控制器，可驱动所有 N 沟道功率 MOSFET。同步整流提高了效率，减少了功率损耗，并减轻了热要求，使得 LTC3786 可以用于高功率升压应用。

4.5V 至 38V 的输入电源范围涵盖了广泛的系统架构和电池化学成分。当从升压转换器的输出或其他辅助电源供电时，LTC3786 在启动后可以从低至 2.5V 的输入电源工作。55µA 的无负载静态电流延长了电池供电系统的运行时间。

工作频率可以设置在 50kHz 至 900kHz 范围内，或者通过内部 PLL 同步到外部时钟。LTC3786 还具有精确的 1.2V 基准电压和电源良好输出指示器。SS 引脚在启动期间控制输出电压上升。PLLIN/MODE 引脚可以选择突发模式操作、脉冲跳跃模式或轻负载下的连续电感电流模式。

• 同步工作以实现最高效率并减少热量散发
• 宽输入电压范围：4.5V 至 38V（最大绝对值40V），启动后可低至2.5V工作
• 输出电压高达60V
• ±1% 1.2V参考电压
• RSENSE或电感DCR电流检测
• 同步MOSFET的100%占空比能力
• 低静态电流：55µA
• 可锁相频率（75kHz至850kHz）
• 可编程固定频率（50kHz至900kHz）
• 可调输出电压软启动
• 电源良好输出电压监控
• 低关断电流IQ：<8µA
• 内置5.4V LDO用于栅极驱动供电
• 增强散热的16引脚3mm x 3mm QFN和MSOP封装

• 工业和汽车电源系统
• 汽车启停系统
• 医疗设备
• 高压电池供电系统
