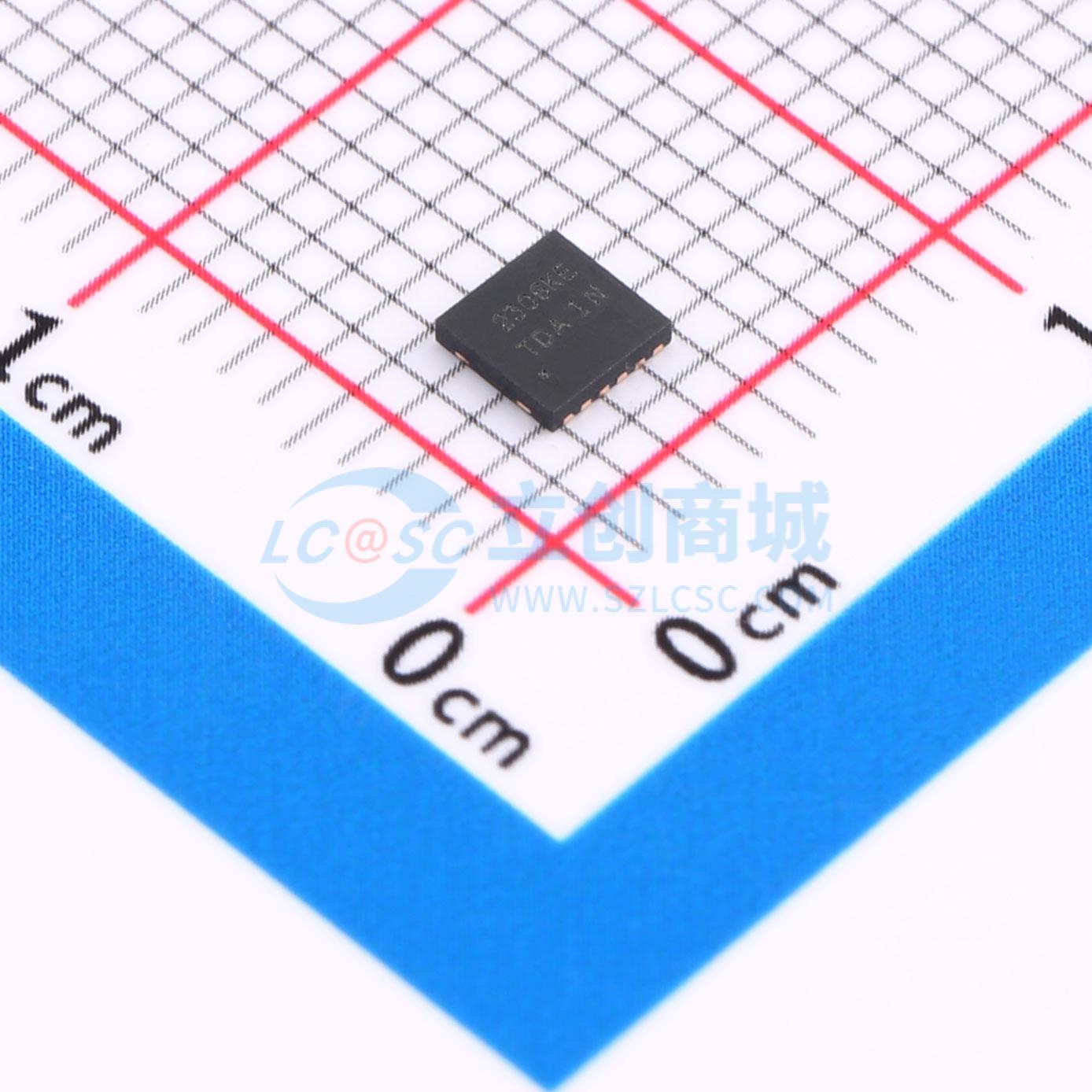

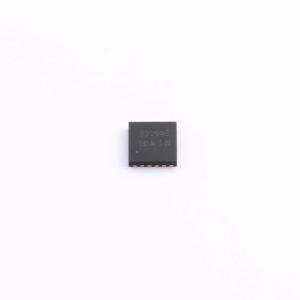

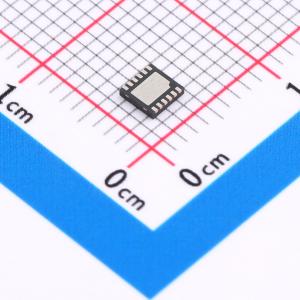

PAM2306AYPKE

双路高效PWM降压DC-DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PAM2306是一款双路高效PWM降压DC-DC转换器,支持2.5V到5.5V的输入电压范围,每通道最大输出电流为1A,采用内部功率开关和同步整流技术,提供脉冲跳跃模式以降低轻载时的静态电流,具有软启动、欠压锁定、短路保护和热关断等功能。
品牌名称: DIODES(美台)
商品型号: PAM2306AYPKE
商品编号: C508236
商品封装: WDFN-12L-EP(3x3)
包装方式: 编带
商品毛重: 0.026克(g)

商品参数

商品概述

PAM2306是一款双路降压型电流模式DC - DC转换器。在重载情况下，恒定频率PWM控制可提供出色的稳定性和瞬态响应。为确保便携式应用中电池的最长使用寿命，PAM2306提供了节能脉冲跳跃调制（PSM）模式，以降低轻载运行时的静态电流。 PAM2306支持2.5V至5.5V的输入电压范围，允许使用单节Li+/锂聚合物电池、多节碱性/镍氢电池、USB和其他标准电源。双路输出电压可选3.3V、2.8V、2.5V、1.8V、1.5V、1.2V或可调。所有版本均采用内部功率开关和同步整流器，以减少外部元件数量并实现高效率。关机期间，输入与输出断开，关机电流小于0.1A。其他关键特性包括欠压锁定，以防止电池深度放电。

商品特性

效率高达96%
每通道静态电流仅40μA（典型值）
输出电流：每通道高达1A
内部同步整流器
1.5MHz开关频率
软启动欠压锁定
短路保护
湿度敏感度：符合J - STD - 020的1级标准
引脚：按MIL - STD - 202方法208，铜引线框架表面处理为镀镍钯金，可焊接
重量：约0.017克
热关断
小型U - DFN3030 - 12封装
完全无铅且完全符合RoHS标准
无卤素和锑，“绿色”器件

应用领域

手机
便携式电子设备
个人信息电器
无线和DSL调制解调器
MP3播放器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交24单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~5.5V
	输出电压	-
	输出电流	1A
	开关频率	1.5MHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	是
	输出通道数	2
	拓扑结构	降压式
	静态电流(Iq)	40uA
	开关管(内置/外置)	内置
	输出类型	可调
