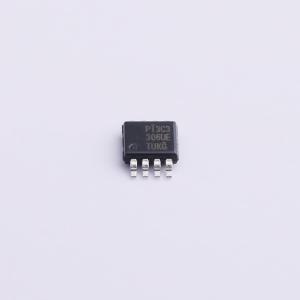

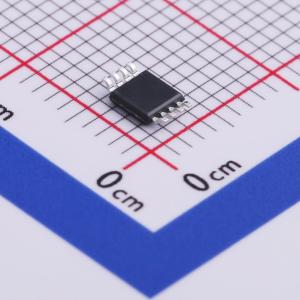

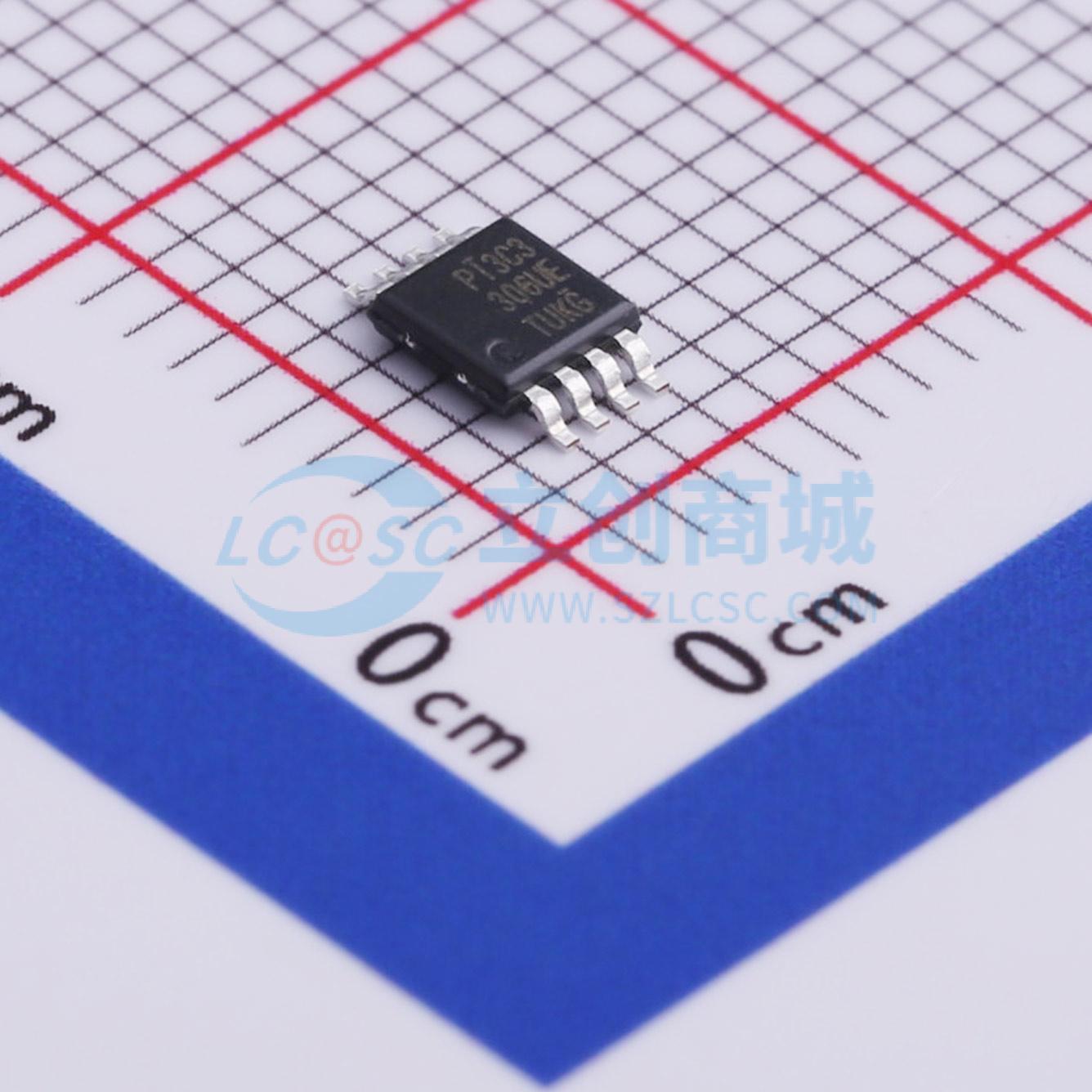

温馨提醒：图片仅供参考，商品以实物为准
PI3C3306UEX
2.5V/3.3V, 高带宽, 热插入, 2位, 2端口总线开关带独立使能
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高带宽(>400 MHz)、零传播延迟、热插入支持的2位2端口总线开关，具有独立使能功能。
- 品牌名称
- DIODES(美台)
- 商品型号
- PI3C3306UEX
- 商品编号
- C508243
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.059克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | - | |
| 通道数 | 2 | |
| 工作电压 | 2.5V~3.3V | |
| 导通时间(ton) | 9.8ns | |
| 导通电阻(Ron) | 15Ω |
| 属性 | 参数值 | |
|---|---|---|
| 关闭时间(toff) | 8.3ns | |
| 工作温度 | -40℃~+85℃ | |
| 导通电容(Con) | 10pF | |
| 带宽 | 400MHz | |
| 传播延迟(tpd) | 250ps |
商品概述
PI3C3305 和 PI3C3306 是 2.5 伏或 3.3 伏、2 位总线开关，设计有快速独立使能。当通过相应的总线使能（BE）引脚启用时，“A”引脚直接连接到该特定门的“B”引脚。总线开关不会引入额外的传播延迟或额外的地弹噪声。
PI3C3306 设备具有低电平有效的使能，而 PI3C3305 具有高电平有效的使能。它们在切换具有高带宽（>400 MHz）的信号时非常有用。
商品特性
- 几乎零传播延迟
- 5Ω 开关将输入连接到输出
- 高带宽（>400 MHz）
- 轨到轨，3.3V 或 2.5V 切换
- 5V I/O 容忍
- 2.5V 电源电压工作
- 允许热插拔
- 封装：
- 8引脚173密耳宽塑料TSSOP
- 8引脚118密耳宽塑料MSOP
应用领域
- 高带宽数据交换
- 热插拔
