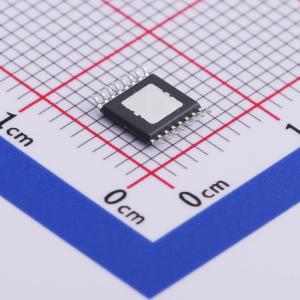

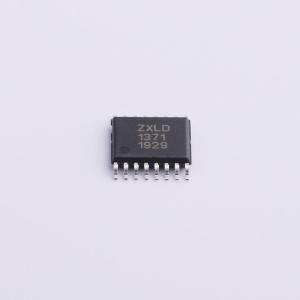

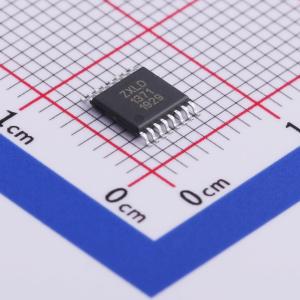

温馨提醒：图片仅供参考，商品以实物为准
ZXLD1371QESTTC
60V高精度降压/升压/升降压LED驱动器-控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款LED驱动控制器IC，用于驱动外部MOSFET以驱动高电流LED。它是一种多拓扑控制器，能够有效控制串联LED的电流。多拓扑结构使其能够在降压、升压和降压-升压配置中运行。60V的能力加上其多拓扑能力，使其可用于广泛的应用，并能驱动超过155个串联LED。采用专利待批的控制方案，在所有三种操作模式下都能提供高输出电流精度。通过直流控制和高频PWM控制实现高精度调光。使用两个引脚进行故障诊断，一个标志输出突出显示故障，而多级状态引脚提供有关确切故障的更多信息。
- 品牌名称
- DIODES(美台)
- 商品型号
- ZXLD1371QESTTC
- 商品编号
- C508258
- 商品封装
- TSSOP-16-EP
- 包装方式
- 编带
- 商品毛重
- 0.089克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 8V~60V | |
| 开关频率 | 1MHz | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 拓扑结构 | 降压；升压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 外置 | |
| 恒流精度 | 5‰ |
