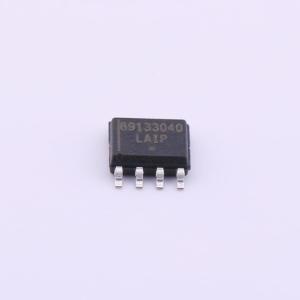

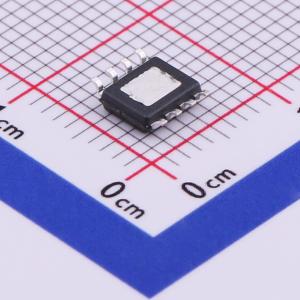

温馨提醒：图片仅供参考，商品以实物为准
NCV891330PD40R2G
降压型 3A 3.7V~36V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCV891330PD40R2G
- 商品编号
- C508462
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.252克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.7V~36V | |
| 输出电压 | 4V | |
| 输出电流 | 3A | |
| 开关频率 | 2MHz | |
| 工作温度 | -40℃~+150℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 | |
| 功能特性 | 轻载高效模式；过流保护；打嗝限流 |
商品概述
NCV891330是一款双模式稳压器，适用于汽车电池连接应用，可在高达45V的输入电源下工作。根据输出负载，它既可以作为PWM降压转换器工作，也可以作为低压差线性稳压器工作，适用于汽车驾驶员信息系统中常见的低噪声和低静态电流要求的系统。复位引脚（具有固定延迟）简化了与微控制器的接口。该稳压器还提供了汽车电源系统中常见的多种保护功能，如电流限制、短路保护和热关断。此外，高开关频率即使在使用小电感值和全陶瓷输出滤波电容时也能产生低输出电压纹波，形成了一种节省空间的开关稳压器解决方案。
商品特性
- 轻载条件下静态电流为30μA
- PWM模式下最大输出电流为3.0A
- 内置N沟道功率开关
- 输入电压工作范围为3.7V至36V
- 能承受45V负载突降
- 逻辑电平使能引脚可连接到电池
- 固定输出电压为5.0V或3.3V
- 2MHz自由运行开关频率
- 输出电压精度为12%
- 具有NCV前缀，适用于需要场地和控制变更的汽车应用
- 这些器件无铅且符合RoHS标准
应用领域
- 音频
- 信息娱乐
- 仪表
- 安全视觉系统
